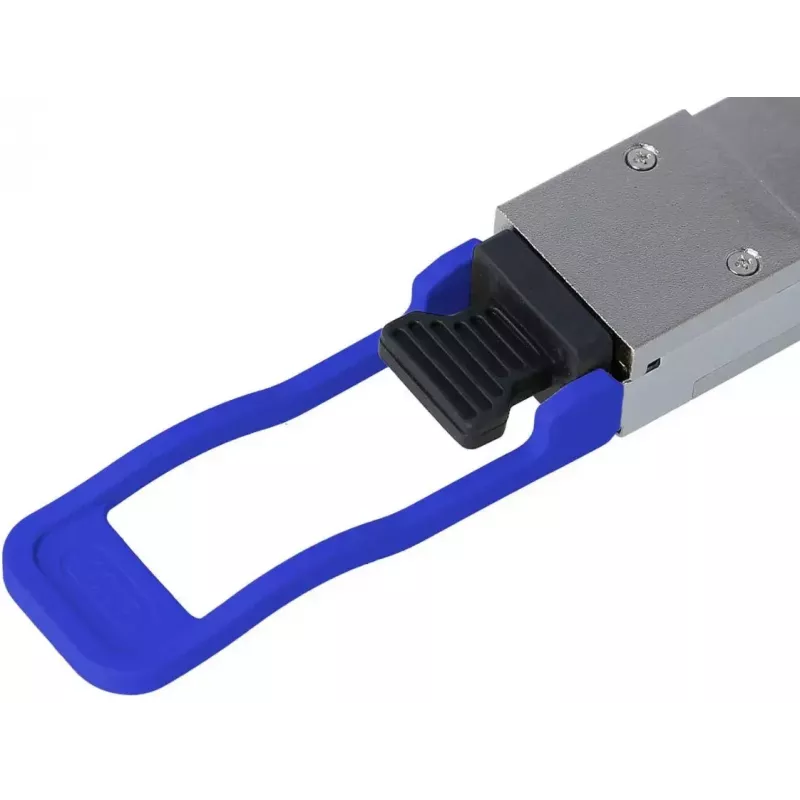

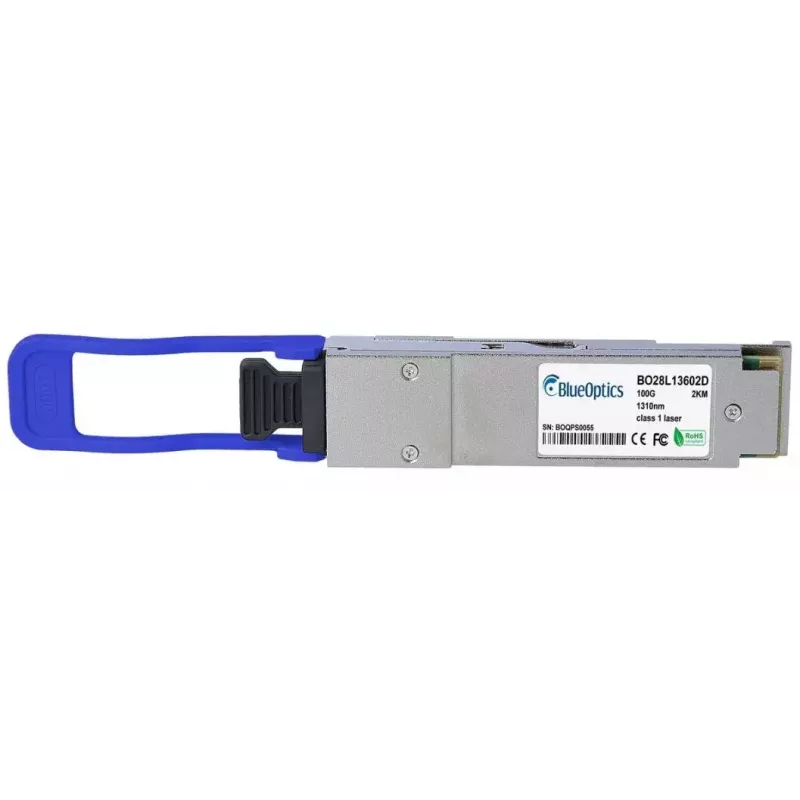

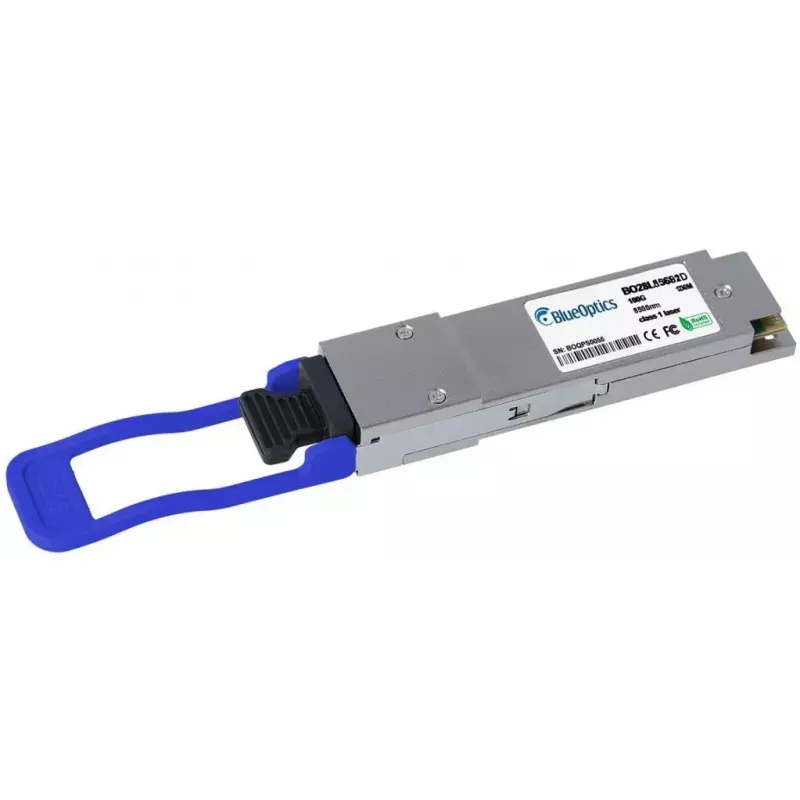

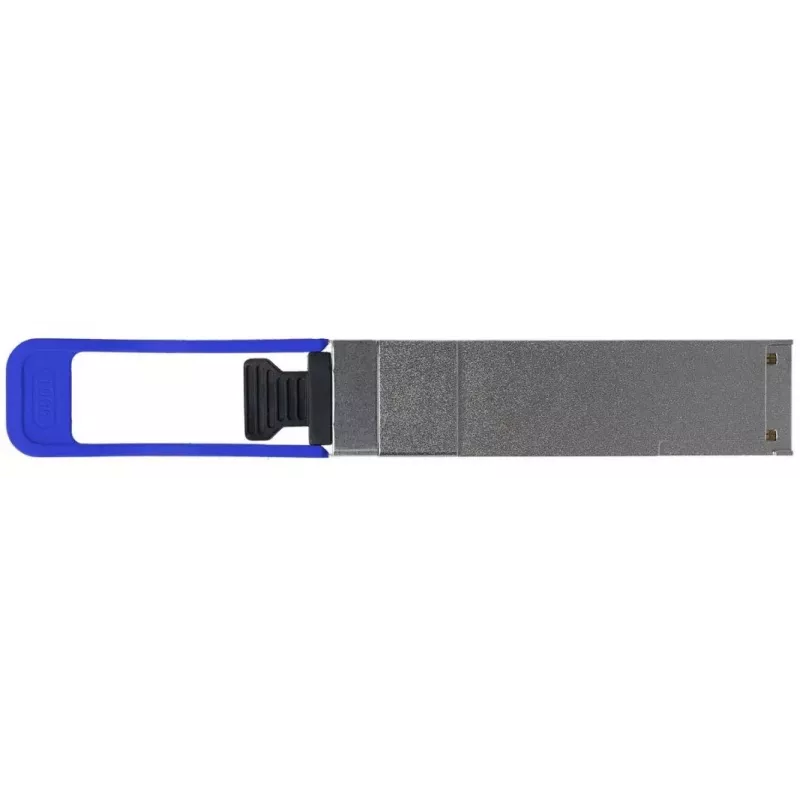

BlueOptics QSFP-100G-CWDM4-IT-BO QSFP raiduztvērēja modulis 100G 100000 Mbit/s

BlueOptics QSFP-100G-CWDM4-IT-BO ir QSFP28 optiskās šķiedras raiduztvērēja modulis, kas paredzēts 100G ātrdarbīgiem optiskajiem savienojumiem. Metāla korpusā ievietotais un aptuveni 4 g smagais modulis atbalsta 100000 Mbit/s datu pārraides ātrumu un izmanto LC dupleksos savienotājus vienmoda šķiedras savienojumiem. Tas darbojas no 3,3 V barošanas avota un izmanto CWDM4 viļņgaruma blīvēšanu, lai pārraidītu un uztvertu pa noteiktiem rupjās viļņgaruma kanāliem, nodrošinot kompaktu risinājumu datu centru un operatoru klases tīkla iekārtām.

Priekšrocības

Raiduztvērējs atbilst QSFP28 mehāniskajiem un elektriskajiem MSA standartiem un ir saderīgs ar iekārtām, kas atbalsta 100GBASE-CWDM4. Tā kompaktais metāla korpuss un nelielais svars ļauj veidot blīvu pieslēgvietu izvietojumu. Iebūvētā digitālā diagnostika (DDM/DOM) nodrošina reāllaika uzraudzību barošanas spriegumam, lāzera nobīdes strāvai, pārraides jaudai, uztveršanas jaudai un temperatūrai, kas vienkāršo apkopi un traucējummeklēšanu. CWDM4 konstrukcija atbalsta izmaksu ziņā efektīvus 100G savienojumus pa vienmoda šķiedru attālumiem līdz aptuveni 2 kilometriem, ja tiek izmantota atbilstoša kabeļu infrastruktūra.

Piemērots

Galvenās specifikācijas

Lietošana

Ievietojiet QSFP28 raiduztvērēju saderīgā QSFP28 pieslēgvietā, līdz tas ir pilnībā ievietots un moduļa fiksators nofiksējas. Pievienojiet LC dupleksos vienmoda šķiedras savienotājkabeļus raidītāja un uztvērēja pieslēgvietām, ievērojot pareizu duplekso polaritāti. Pārbaudiet, vai resursdatora iekārta atbalsta 100GBASE-CWDM4 un vai DDM/DOM ir iespējots, ja nepieciešama uzraudzība. Pēc uzstādīšanas pārbaudiet savienojuma statusu resursdatora iekārtā un pārskatiet diagnostikas vērtības, izmantojot pārvaldības saskarni, lai apstiprinātu pareizu darbību.

Ieteikumi

Izmantojiet vienmoda šķiedras savienotājkabeļus un ievērojiet ieteicamos zudumu budžetus CWDM4 savienojumiem. Izvairieties no šķiedru liekšanas, pārsniedzot noteikto rādiusu, un uzturiet savienotājus tīrus, lai samazinātu optiskos zudumus. Pirms izvietošanas pārbaudiet aparātprogrammatūras un saderību ar resursdatora iekārtu un izmantojiet DDM/DOM informāciju proaktīvai apkopei.
