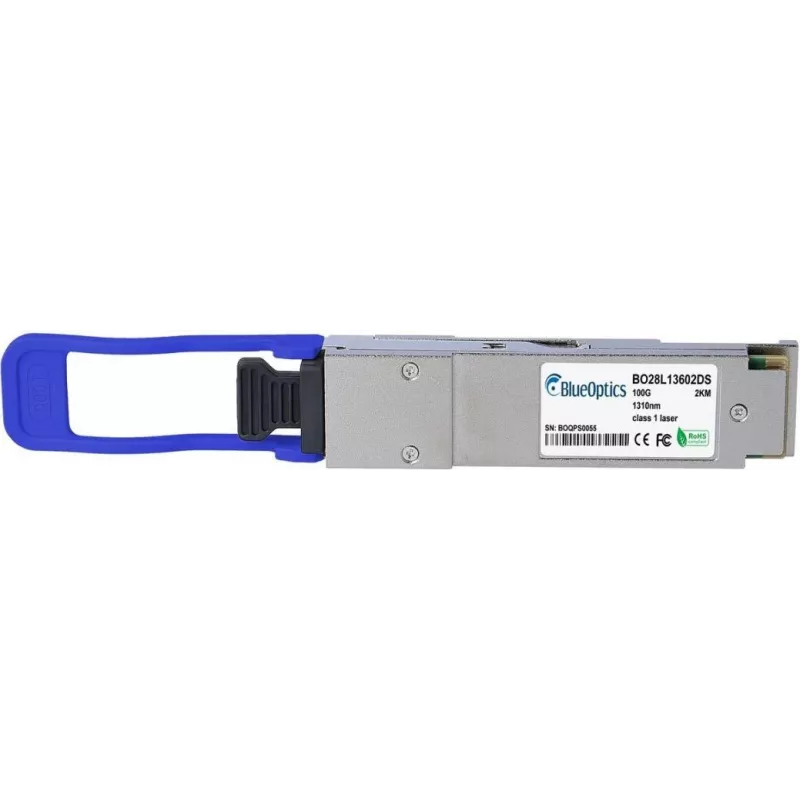

BlueOptics QSFP28 raidītājs S2P29A-BO, 100GBASE-FR, LC-Duplex, vienmoda, 1310nm, PAM4, 2 km, DDM

BlueOptics QSFP28 raidītājs S2P29A-BO ir 100GBASE-FR optiskais modulis, kas paredzēts īsa attāluma, ātrdarbīgiem vienmodas šķiedras savienojumiem. Ar LC-duplex saskarni un darbību pie 1310 nm, izmantojot PAM4 modulāciju, šis QSFP28 raidītājs atbalsta 100 Gb/s FR savienojumus un ietver digitālo diagnostikas uzraudzību (DDM) reāllaika statusa ziņošanai. Tas ir specifisks līdz 2 km sasniedzamībai un darba temperatūras diapazonam no 0°C līdz +70°C, padarot to piemērotu datu centru starpsavienojumiem un operatoru transporta segmentiem, kur nepieciešama uzticama 100G FR savienojamība.

Priekšrocības

Modulis nodrošina 100 Gb/s caurlaidi pa vienmodas šķiedru, izmantojot PAM4 kodējumu, kas nodrošina augstāku spektrālo efektivitāti salīdzinājumā ar NRZ balstītām alternatīvām. Tā LC-duplex savienotājs ir saderīgs ar izplatītu vienmodas komutācijas infrastruktūru, un integrētā DDM nodrošina nepārtrauktu optisko parametru, piemēram, raidīšanas un uztveršanas jaudas, temperatūras un lāzera nobīdes, uzraudzību. QSFP28 formas faktors atbalsta kompaktu uzstādīšanu slēdžu un maršrutētāju pieslēgvietās, savukārt noteiktā 2 km sasniedzamība aptver tipiskus universitātes pilsētiņu, datu centru un metro starpsavienojumu attālumus operatoru tīklos.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet QSFP28 raidītāju saderīgā QSFP28 pieslēgvietā slēdzī, maršrutētājā vai nesēja pārveidotājā, ievērojot resursdatora ierīces ražotāja norādījumus par karsto pieslēgšanu. Pievienojiet LC-duplex vienmodas komutācijas vadus raidīšanas un uztveršanas pieslēgvietām, pievēršot uzmanību šķiedras polaritātei. Pārbaudiet savienojuma statusu resursdatora ierīcē un uzraugiet optiskos parametrus caur DDM saskarni, lai apstiprinātu, ka jaudas līmeņi un temperatūra ir sagaidāmajos diapazonos. Nodrošiniet, lai resursdatora platforma būtu konfigurēta 100GBASE-FR darbībai un PHY iestatījumi atbilstu moduļa PAM4 signalizācijai.

Ieteikumi

Izmantojiet vienmodas LC-duplex komutācijas vadus, kas novērtēti 1310 nm, un uzturiet tīras savienotāju gala virsmas, lai izvairītos no signāla zudumiem. Ieviešot datu centru vai operatoru vidēs, pārbaudiet saderību ar resursdatora aprīkojumu un pēc uzstādīšanas veiciet savienojuma pārbaudi. Periodiski uzraugiet DDM rādījumus, lai atklātu optiskās jaudas pasliktināšanos vai temperatūras anomālijas.
