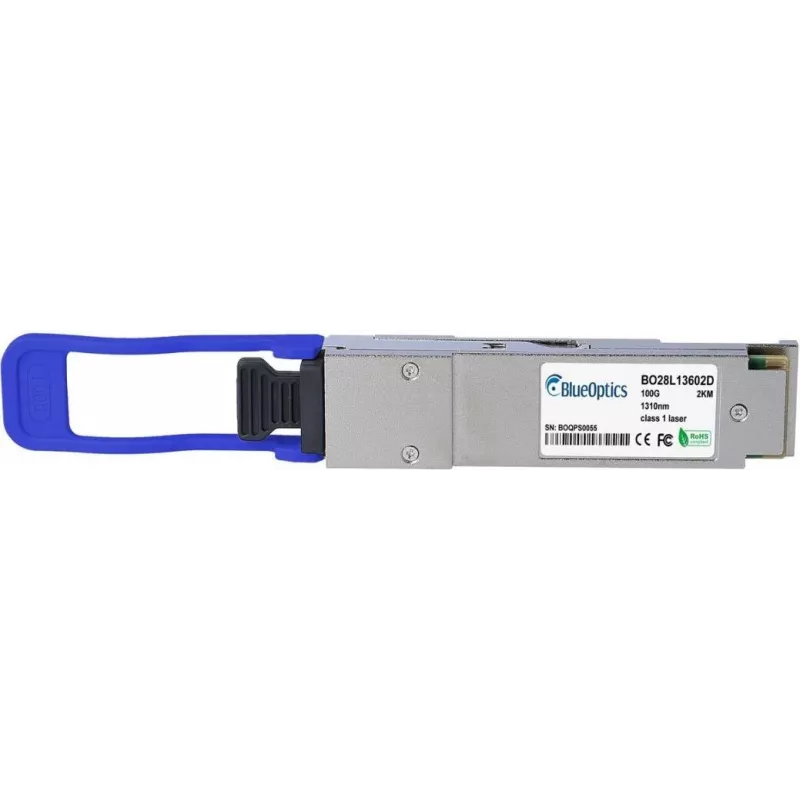

BlueOptics QSFP28 raiduztvērējs 100GBASE‑CWDM4 LC‑Duplex Singlemode, 4xWDM, 2 km, DDM/DOM, 0–70°C

BlueOptics QSFP28 raiduztvērējs 100GBASE‑CWDM4 LC‑Duplex Singlemode ir kompakts optiskais modulis, kas paredzēts 100 Gbit/s savienojumiem pa vienmoda šķiedru. Tas izmanto CWDM4 viļņgarumu sadalīšanas multipleksēšanu pa četriem kanāliem un izmanto LC‑Duplex savienotāja saskarni. Modulis atbalsta saites attālumus līdz 2 km un ietver DDM/DOM diagnostiku optisko parametru reāllaika uzraudzībai. Raiduztvērējs darbojas tipiskā datu centru temperatūras diapazonā un ir piemērots QSFP28 pieslēgvietām, ko izmanto slēdžos, maršrutētājos un serveros augsta blīvuma 100G savienojamībai.

Priekšrocības

Šis raiduztvērējs nodrošina blīvu 100G savienojamību mazā QSFP28 formas faktorā, vienlaikus izmantojot LC‑Duplex vienmoda kabeļus. CWDM4 konstrukcija ļauj apvienot četrus viļņu garumus vienā šķiedru pārī, samazinot šķiedru skaitu salīdzinājumā ar paralēlajiem risinājumiem. Integrētais DDM/DOM ļauj uzraudzīt jaudu, temperatūru un raidīšanas/saņemšanas veiktspēju, vienkāršojot problēmu novēršanu un apkopi. Moduļa nominālais attālums līdz 2 km aptver daudzus iekšējo datu centru un īsa attāluma mugurkaula scenārijus, un darba temperatūras diapazons atbalsta standarta iekārtu telpu vidi.

Piemērots

Galvenās specifikācijas

Lietošana

Uzstādiet QSFP28 raiduztvērēju saderīgā QSFP28 pieslēgvietā slēdžos, maršrutētājos vai tīkla saskarnes kartēs, nodrošinot, ka modulis ir pilnībā ievietots un ierīce atpazīst optiku. Savienojiet LC‑Duplex vienmoda pārslēgšanās kabeļus starp raiduztvērējiem katrā saites galā, ievērojot pareizu šķiedru polaritāti. Izmantojiet tīkla iekārtu pārvaldības saskarnes, lai pārbaudītu saites statusu un uzraudzītu DDM/DOM parametrus, piemēram, optisko jaudu un temperatūru. Nodrošiniet, ka pievienotās ierīces ir konfigurētas 100G darbībai un jebkurām nepieciešamajām transporta vai kodēšanas shēmām, ko atbalsta 100GBASE‑CWDM4.

Ieteikumi

Lai nodrošinātu uzticamu darbību, izmantojiet zemu zudumu vienmoda LC pārslēgšanās kabeļus un uzturiet tīrus šķiedru savienotājus. Pārbaudiet savietojamību ar resursdatora aprīkojumu un programmaparatūru, kas atbalsta QSFP28 100GBASE‑CWDM4 moduļus. Pēc uzstādīšanas uzraugiet DDM/DOM izvades, lai apstiprinātu optiskos līmeņus un moduļa veselību, un uzturiet apkārtējās vides temperatūru noteiktajā 0–70°C diapazonā optimālai veiktspējai.
