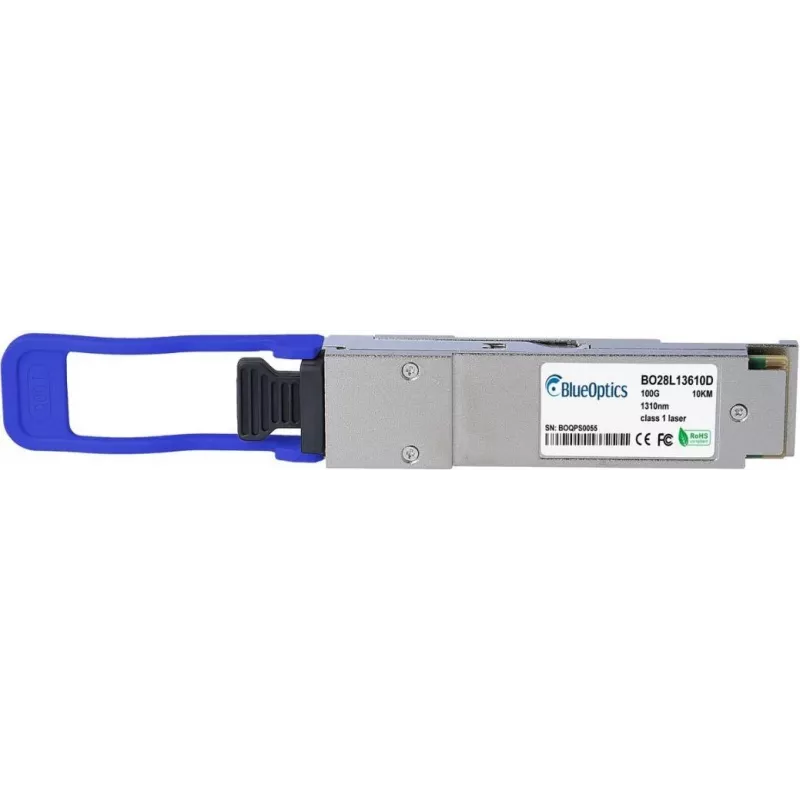

BlueOptics QSFP28 raiduztvērējs BO28L13610D 100GBASE-LR4, LC-Duplex, Singlemode 4xWDM, 10 km, DDM/DOM, 0–70°C

BlueOptics QSFP28 raiduztvērējs BO28L13610D ir saderības modulis, kas paredzēts 100GBASE-LR4 saitēm pa vienmoda šķiedru. QSFP28 formas faktors nodrošina 100 Gbit/s caurlaidspēju, izmantojot četras WDM joslas un LC-dupleksa saskarni. Modulis atbalsta digitālo diagnostikas uzraudzību (DDM/DOM) un ir paredzēts darbībai apkārtējās vides temperatūras diapazonā no 0 līdz 70 °C. Tas ir paredzēts izmantošanai kodola apkopošanas punktos, datu centru augšupsaitēs un metro savienojumos ar darbības attālumu līdz 10 km pa vienmoda šķiedru.

Priekšrocības

Šis raiduztvērējs piedāvā kompaktu QSFP28 formu, kas apvieno augstu pieslēgvietu blīvumu ar 100G veiktspēju. LC-dupleksa savienotājs un 4xWDM dizains nodrošina saderību ar standarta vienmoda kabeļu sistēmu, vienlaikus vienkāršojot šķiedru maršrutēšanu. DDM/DOM atbalsts nodrošina reāllaika optisko parametru, piemēram, raidīšanas/uztveršanas jaudas un temperatūras, uzraudzību, kas palīdz diagnostikā un saites validācijā. Moduļa darba temperatūras diapazons un 10 km darbības attālums padara to piemērotu daudziem uzņēmumu un mobilo sakaru operatoru metro izvietojumiem.

Piemērots

Kad var nebūt piemērots

Šis QSFP28 100GBASE-LR4 modulis nav piemērots daudzmodu šķiedru saitēm vai vienmoda saitēm, kurām nepieciešams ievērojami lielāks darbības attālums par 10 km. Tas arī nav piemērots, ja ir noteikti alternatīvi savienotāju tipi (piemēram, MPO/MTP). Ierīces, kas nepieņem QSFP28 formas faktora raiduztvērējus vai neatbalsta 100GBASE-LR4, nebūs saderīgas.

Galvenās specifikācijas

Kā lietot

Ievietojiet raiduztvērēju saderīgā QSFP28 slotā slēdzī, maršrutētājā vai multivides pārveidotājā, ievērojot resursdatora ražotāja ievietošanas un apstrādes procedūras. Pievienojiet LC-dupleksa vienmoda savienotājkabeļus moduļa pieslēgvietām, nodrošinot pareizu raidīšanas un uztveršanas šķiedru orientāciju un atbilstošu LC savienotāju fiksāciju. Pēc ievietošanas pārbaudiet saites statusu un izmantojiet DDM/DOM telemetriju, izmantojot resursdatora pārvaldības saskarni, lai pārbaudītu optiskos parametrus, piemēram, raidīšanas/uztveršanas jaudu un temperatūru. Lai nodrošinātu uzticamu darbību, pārliecinieties, ka šķiedru savienotāji ir tīri un adapteri vai savienotājpaneļi ir paredzēti vienmoda lietošanai.

Kas jāņem vērā pirms iegādes

Ieteikumi

Izmantojiet atbilstoša garuma un kvalitātes vienmoda LC-dupleksa savienotājkabeļus, uzturiet tīrus šķiedru galu virsmas un pēc uzstādīšanas pārbaudiet DDM/DOM rādījumus, lai nodrošinātu paredzētos signāla līmeņus un temperatūras apstākļus. Ievērojiet elektrostatiskās izlādes (ESD) piesardzības pasākumus, rīkojoties ar raiduztvērēju, un uzglabājiet neizmantotos moduļus aizsargiepakojumā.
