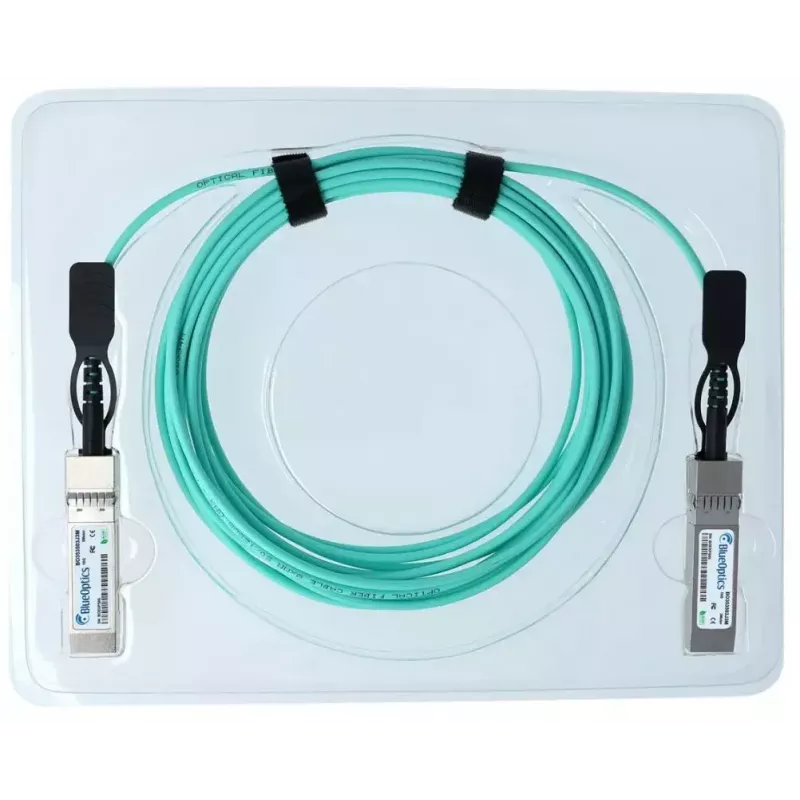

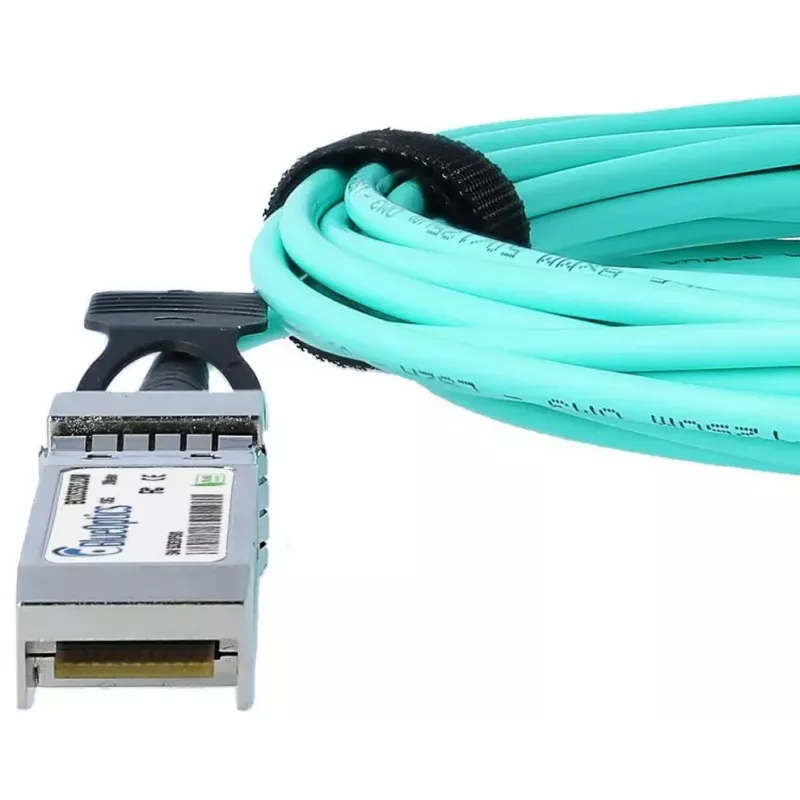

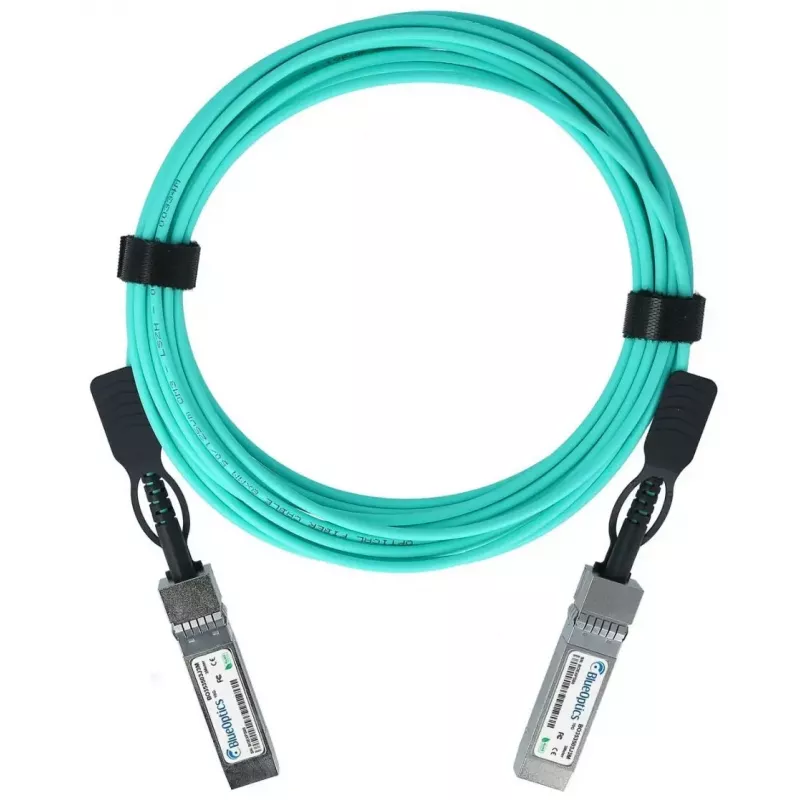

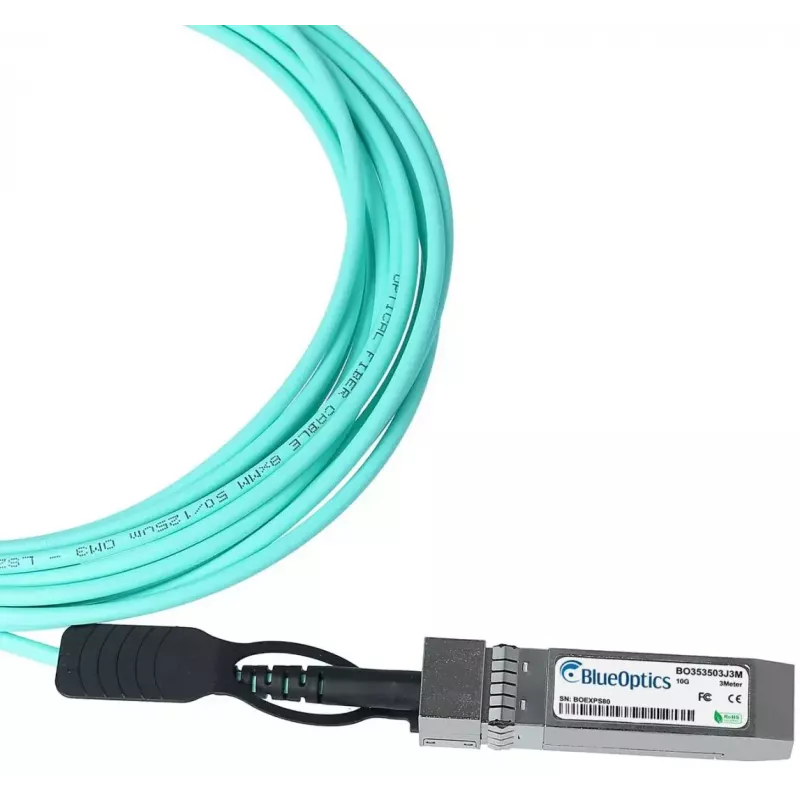

BlueOptics S+AO0007-BO InfiniBand/optiskās šķiedras kabelis 7 m SFP+ vīr/vīr

BlueOptics S+AO0007-BO InfiniBand/optiskās šķiedras kabelis ir 7 m aktīvais optiskais kabelis (AOC) ar SFP+ vīr-vīr savienotājiem, kas paredzēts ātrdarbīgiem savienojumiem datu centros un tīkla plauktos. Tas atbalsta 10GBASE-SR pārraidi pa daudzmodu šķiedru un integrē raidītāja un uztvērēja moduļus katrā galā, lai pārveidotu elektriskos SFP+ signālus optiskajos signālos un atpakaļ, atbilstot SFP+ MSA saskarnes standartiem. Kabelis ir paredzēts lietošanai ar iekārtām, kas pieņem SFP+ AOC moduļus un atbalsta 10 Gigabit Ethernet, Fibre Channel over Ethernet vai saderīgus ātrdarbīgus protokolus 7 m attālumā.

Priekšrocības

Šis 7 m SFP+ AOC nodrošina 10 Gbps datu pārraides ātrumu ar imunitāti pret elektromagnētiskajiem traucējumiem un samazinātu signāla vājināšanos salīdzinājumā ar vara kabeļiem līdzīgos attālumos. Produkts ir izgatavots atbilstoši MSA saderīgām mehāniskajām un elektriskajām specifikācijām, lai nodrošinātu savietojamību ar SFP+ portiem, un ietver pārbaudītus optiskos raiduztvērējus un vadības IC uzticamai darbībai. Digitālā diagnostikas uzraudzība (DDM/DOM) tiek atbalstīta, ja resursdatora aparatūra piedāvā šo funkciju, ļaujot attālināti nolasīt tādus parametrus kā barošanas spriegums, temperatūra, lāzera nobīdes strāva un optiskā jauda apkopei un problēmu novēršanai. Iepriekš samontētais dizains novērš savienošanas un pulēšanas darbības, vienkāršojot uzstādīšanu un samazinot iespējamos kļūmju punktus.

Piemērots

Galvenās specifikācijas

Kā lietot

Izslēdziet strāvu vai ievērojiet karstās pieslēgšanas norādījumus savām tīkla ierīcēm saskaņā ar pārdevēja instrukcijām, pēc tam ievietojiet katru SFP+ savienotāju attiecīgajā SFP+ portā, līdz tas nofiksējas. Pārbaudiet savienojuma indikatorus un resursdatora saskarnes statusu, lai apstiprinātu sarunu veikšanu ar 10 Gbps vai atbalstīto protokolu. Ja resursdatora platforma piedāvā DDM/DOM, izmantojiet pārvaldības rīkus, lai nolasītu reāllaika diagnostiku, piemēram, optisko jaudu un temperatūru. Lai noņemtu, atbrīvojiet fiksatora mehānismu un velciet savienotāju taisni ārā, lai nesabojātu kabeļa galus.

Ieteikumi

Uzstādiet kabeli, ievērojot ierīces ražotāja karstās pieslēgšanas vadlīnijas, un izvairieties no stingriem līkumiem vai saliekumiem; saglabājiet ieteicamo liekuma rādiusu daudzmodu AOC kabeļiem. Pārliecinieties, ka pievienotā aparatūra oficiāli atbalsta SFP+ AOC moduļus, un, ja nepieciešams, iespējojiet vai pārbaudiet DDM/DOM atbalstu resursdatorā, lai piekļūtu diagnostikai. Kritiskiem savienojumiem pēc uzstādīšanas pārbaudiet savienojuma stabilitāti un diagnostikas rādījumus un veiciet regulāras pārbaudes kā daļu no apkopes procedūrām.
