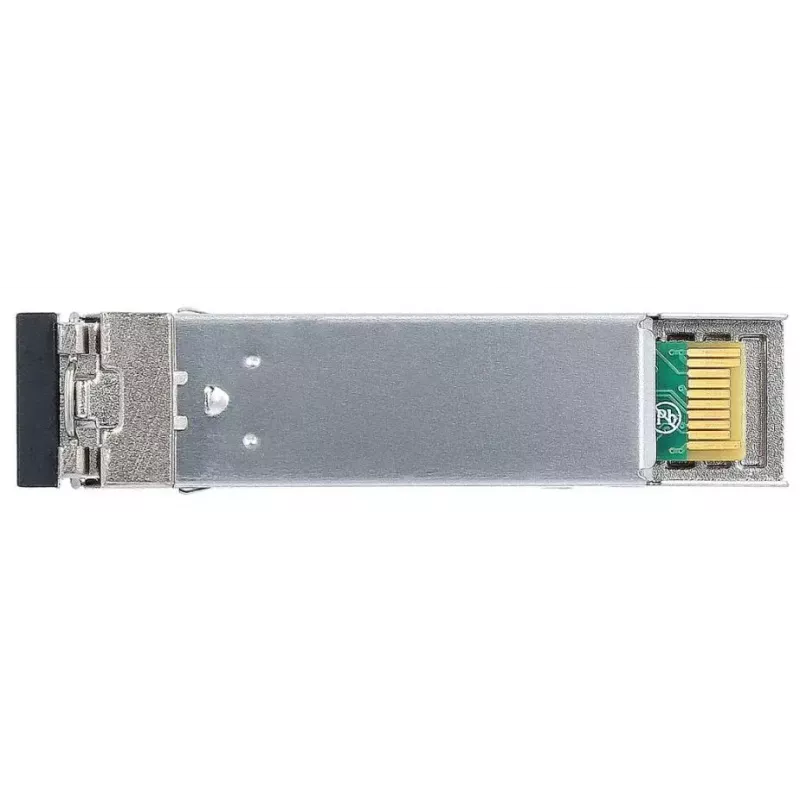

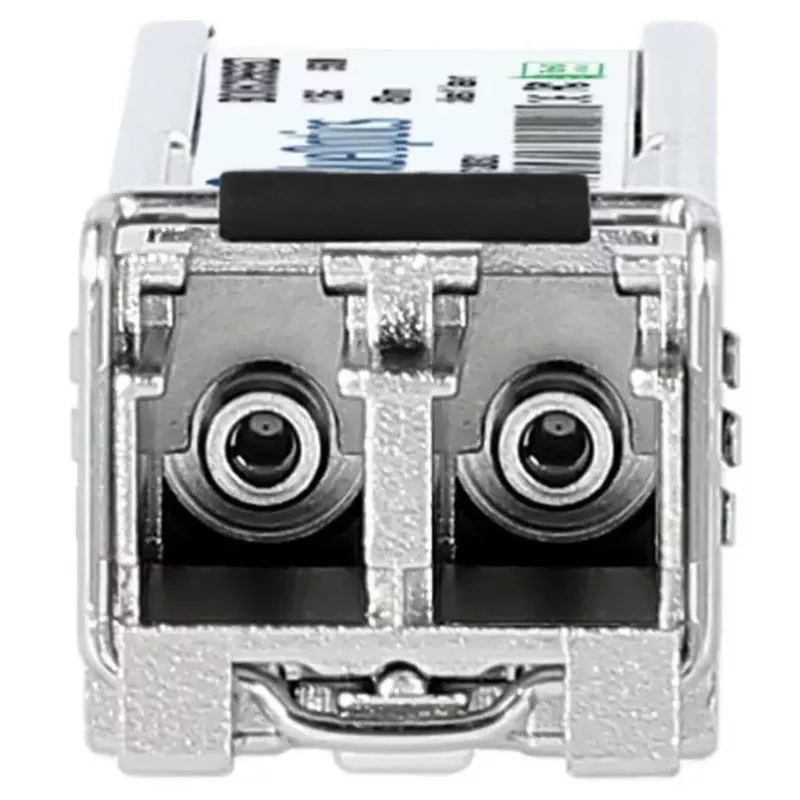

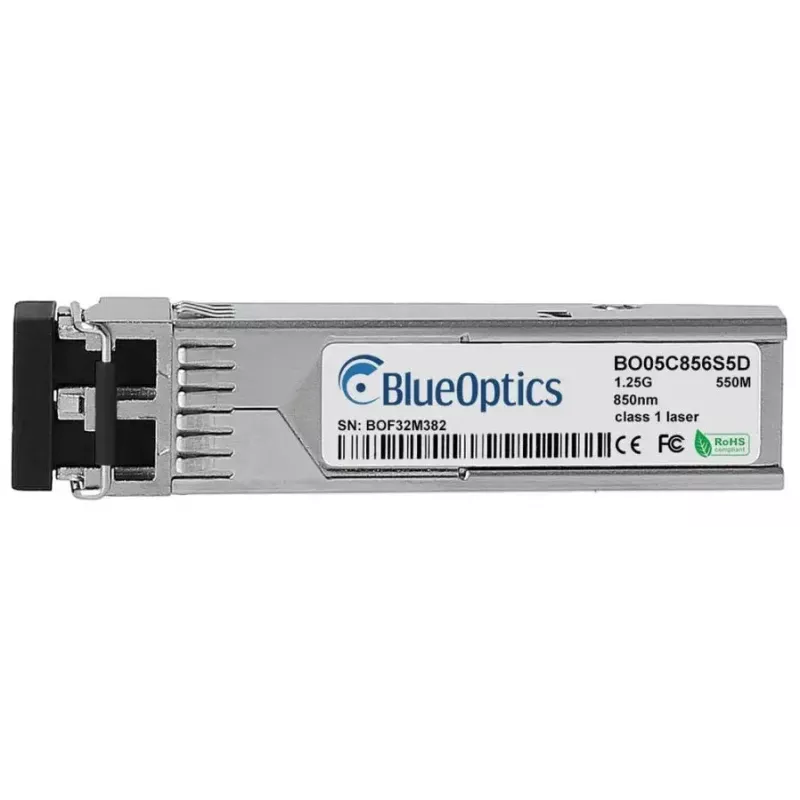

BlueOptics SFP-1G-SX-ZH-BO tīkla raiduztvērēja modulis 1250 Mbit/s 850 nm

BlueOptics SFP-1G-SX-ZH-BO ir kompakts šķiedru optikas SFP raiduztvērēja modulis, kas paredzēts 1,25 Gbit/s (1250 Mbit/s) optiskajiem savienojumiem pa daudzmodu šķiedru. Tas darbojas ar 850 nm viļņa garumu, izmanto LC duplekso savienotāju un ir ievietots izturīgā metāla korpusā. Modulis atbilst SFP formas faktoram, un tam nepieciešama 3,3 V ieejas spriegums, ar vieglu konstrukciju aptuveni 3 g, padarot to piemērotu lietošanai slēdžos, maršrutētājos un citā tīkla iekārtā, kas pieņem standarta SFP moduļus.

Priekšrocības

Šis raiduztvērējs atbalsta standarta 1000Base-SX optisko signalizāciju ar vienlaicīgu raidīšanas un saņemšanas ceļiem caur LC duplekso savienojumu, nodrošinot stabilu datu caurlaidspēju līdz 1,25 Gbit/s. Izgatavots atbilstoši MSA SFP specifikācijām, modulis ir saderīgs ar plašu tīkla aparatūras klāstu un ražots, izmantojot augstas kvalitātes optiskos un elektroniskos komponentus, lai nodrošinātu uzticamību un ilgmūžību. Tā metāla korpuss nodrošina mehānisko aizsardzību un siltuma izkliedi, savukārt zemais barošanas spriegums un mazais izmērs vienkāršo integrāciju esošajās instalācijās.

Piemērots

Galvenās specifikācijas

Lietošana

Uzstādiet BlueOptics SFP-1G-SX-ZH-BO, ievietojot to resursdatora ierīces SFP portā ar LC duplekso savienotāju, kas vērsts pret šķiedras kabeli. Pārliecinieties, ka resursdatora ierīce atbalsta standarta SFP 1000Base-SX moduļus un ka nepieciešamie programmaparatūras vai programmatūras iestatījumi atļauj trešo pušu raiduztvērējus. Pievienojiet LC duplekso daudzmodu šķiedras savienojošo vadu – vienu šķiedru raidīšanai un otru saņemšanai – ievērojot pareizo polaritāti. Pēc fiziskās uzstādīšanas pārbaudiet savienojuma statusu un datu pārraides ātrumu resursdatora ierīces pārvaldības saskarnē un veiciet pamata savienojuma testus, lai apstiprinātu optisko jaudu un signāla integritāti.

Ieteikumi

Optimālai veiktspējai savienojiet moduli ar kvalitatīvu daudzmodu šķiedru (OM3/OM4 lielākam attālumam un labākai veiktspējai) un izmantojiet saderīgus LC dupleksos savienojošos vadus un savienotājus. Pārliecinieties, ka resursdatora ierīce atbalsta digitālo diagnostiku (DDM/DOM), ja nepieciešama optisko parametru attālināta uzraudzība, un ievērojiet ražotāja ESD un apiešanās vadlīnijas uzstādīšanas laikā.
