BlueOptics SFP3131FU20MK InfiniBand šķiedru optiskais kabelis 20 m LC OM4

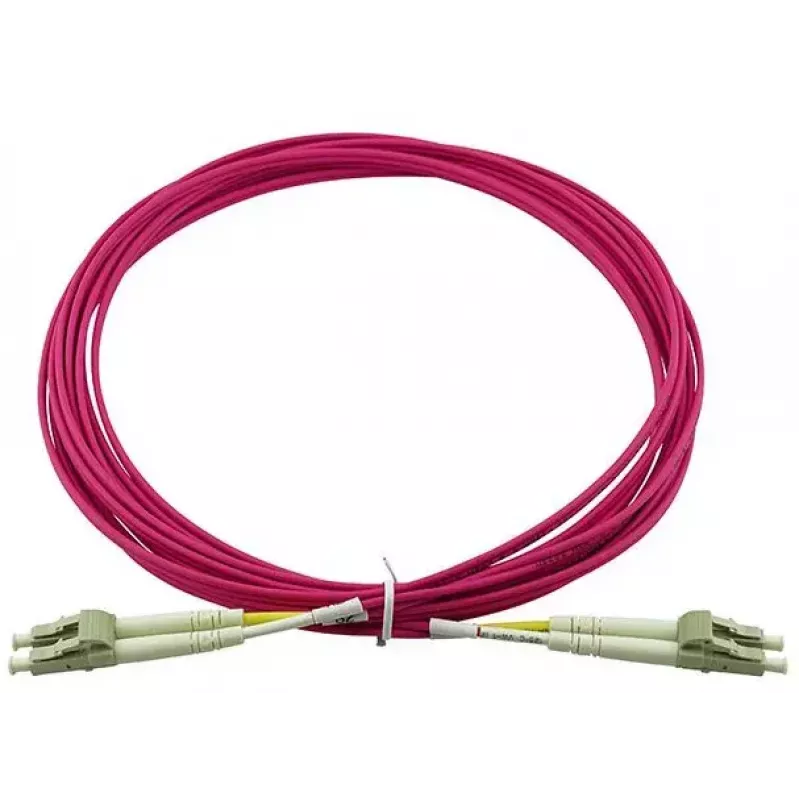

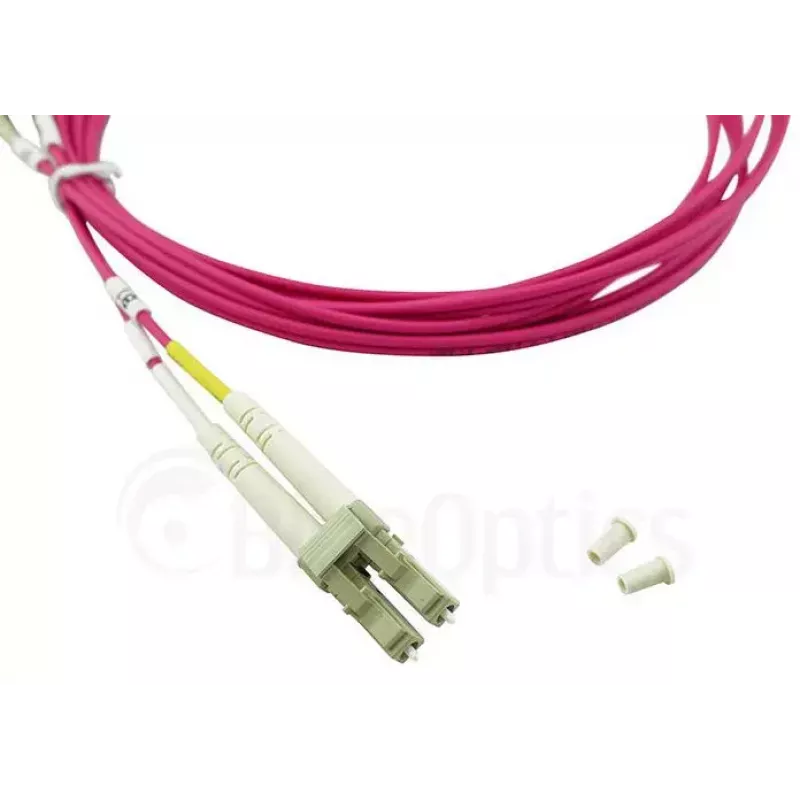

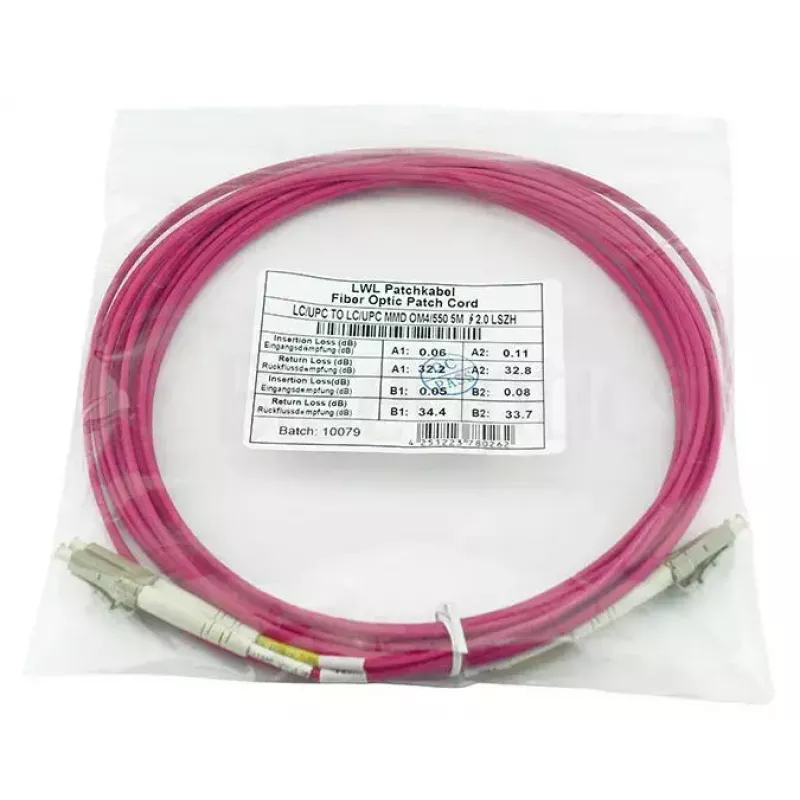

BlueOptics SFP3131FU20MK ir 20 m OM4 dupleksais optiskais plākstera vads ar LC/UPC savienotājiem abos galos, paredzēts InfiniBand un citām ātrdarbīgām daudzmodu saitēm. Kabelis izmanto 50/125 µm lāzeroptimizētu daudzmodu šķiedru (LOMMF), optimizētu 850 nm pārraidei, ar liesmu slāpējošu LSZH apvalku un fuksīna krāsu vieglākai identifikācijai. Tas atbalsta pilnduplekso komunikāciju un tiek piegādāts ar izmērītām ievades zudumu un atpakaļatstarošanas zudumu vērtībām, lai nodrošinātu uzticamu veiktspēju.

Priekšrocības

Šis OM4 LC-LC dupleksais kabelis nodrošina zemu vājinājumu (tipiski 2,5 dB/km), zemus ievades zudumus un augstus atpakaļatstarošanas zudumus, nodrošinot stabilus, liela joslas platuma savienojumus. Savienotājos ir cirkonija keramikas uzmavas, kas paredzētas līdz 1500 savienošanas cikliem, un tos ražo atzīti oriģināliekārtu ražotāji. LSZH apvalks samazina dūmu daudzumu un novērš halogēnu emisiju ugunsgrēka gadījumā, savukārt ražošanas testēšana ar interferometru un OTDR nodrošina dokumentētu kvalitātes kontroli un mērījumu protokolu katrai vienībai.

Piemērots

Galvenās specifikācijas

Lietošana

Uzmanīgi iztiniet BlueOptics LC-LC OM4 duplekso kabeli, lai izvairītos no lūkumiem, un izklājiet to paredzētajā maršrutā. Savietojiet un ievietojiet katru LC savienotāju attiecīgajā LC pieslēgvietā uz plākstera paneļa vai optiskā raiduztvērēja, līdz jūtams klikšķis. Pārliecinieties, ka raidīšanas (TX) un uztveršanas (RX) orientācija ir pareiza pilndupleksajai darbībai. Izvairieties no pārāk stingriem līkumiem, kas pārsniedz norādīto minimālo līkuma rādiusu, un nostipriniet kabeli ar piemērotu kabeļu pārvaldību, lai novērstu mehānisku slodzi. Saglabājiet piegādāto mērījumu protokolu uzziņai un pārbaudei uzstādīšanas vai traucējummeklēšanas laikā.

Ieteikumi

Uzglabājiet un rīkojieties ar kabeli tīrā vidē, lai savienotāju galiņi būtu brīvi no putekļiem un piesārņojuma. Pirms savienotāju savienošanas izmantojiet šķiedru pārbaudes instrumentu vai tīrīšanas kaseti. Ievērojiet līkuma rādiusa norādījumus un izvairieties no atkārtotas stingras locīšanas, lai saglabātu zemus ievades zudumus. Kritiskām saitēm skatiet piegādātos OTDR/interferometra mērījumus un veiciet pēcuzstādīšanas testēšanu, lai pārbaudītu saites veiktspēju.
