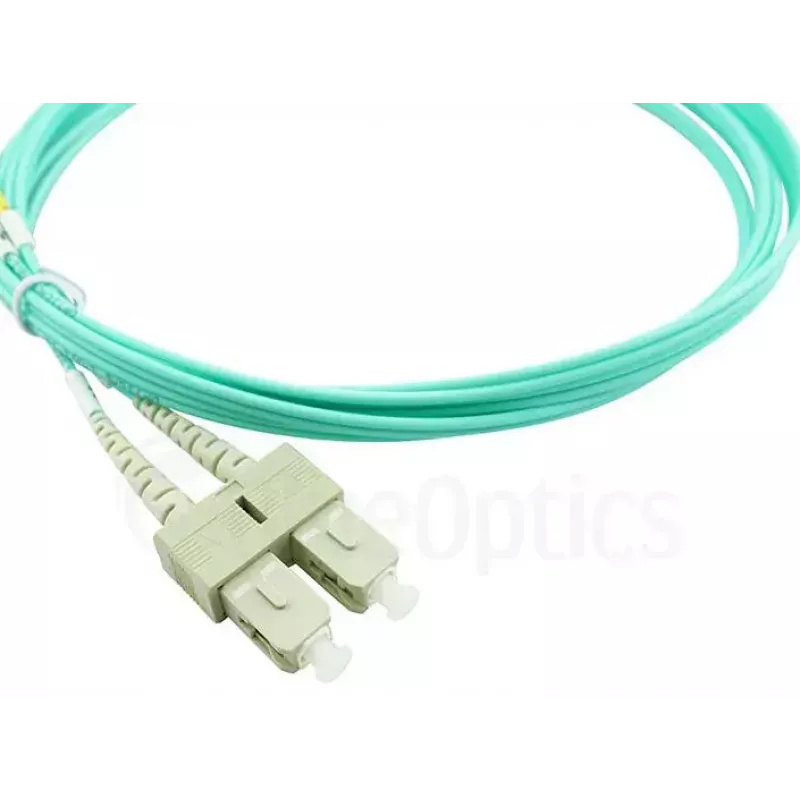

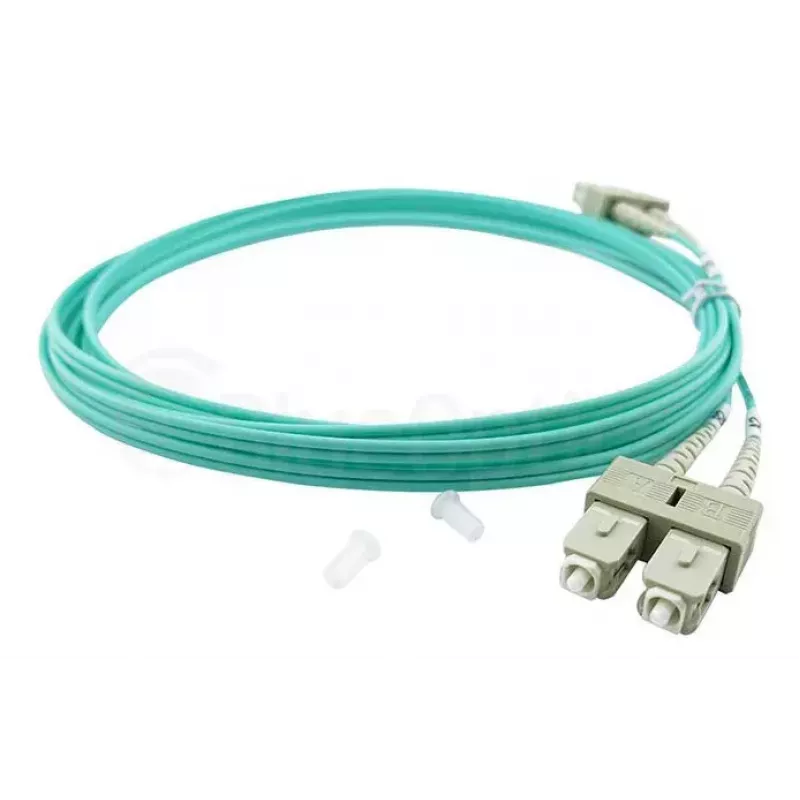

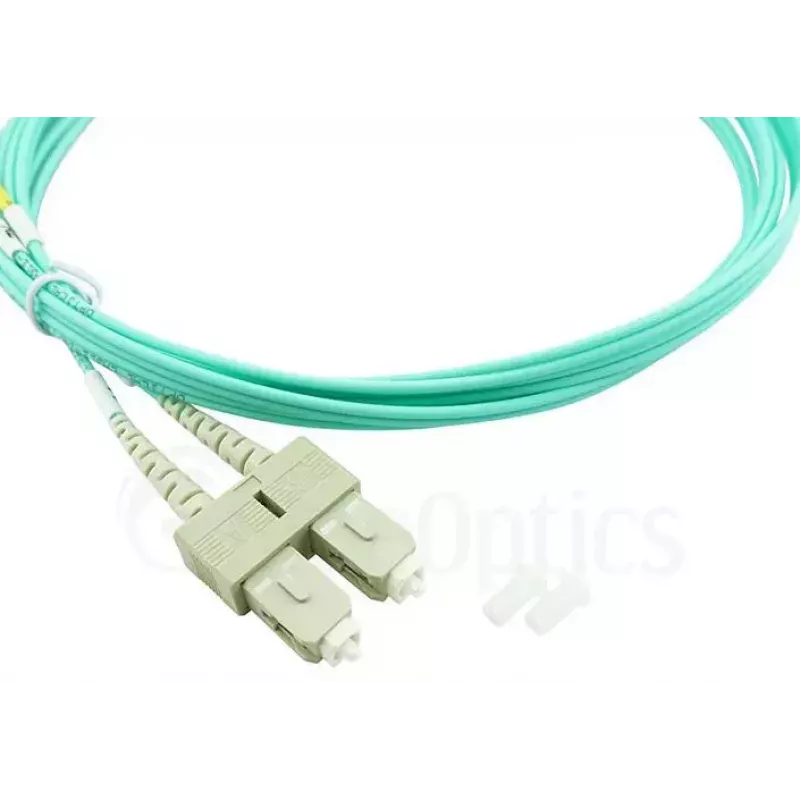

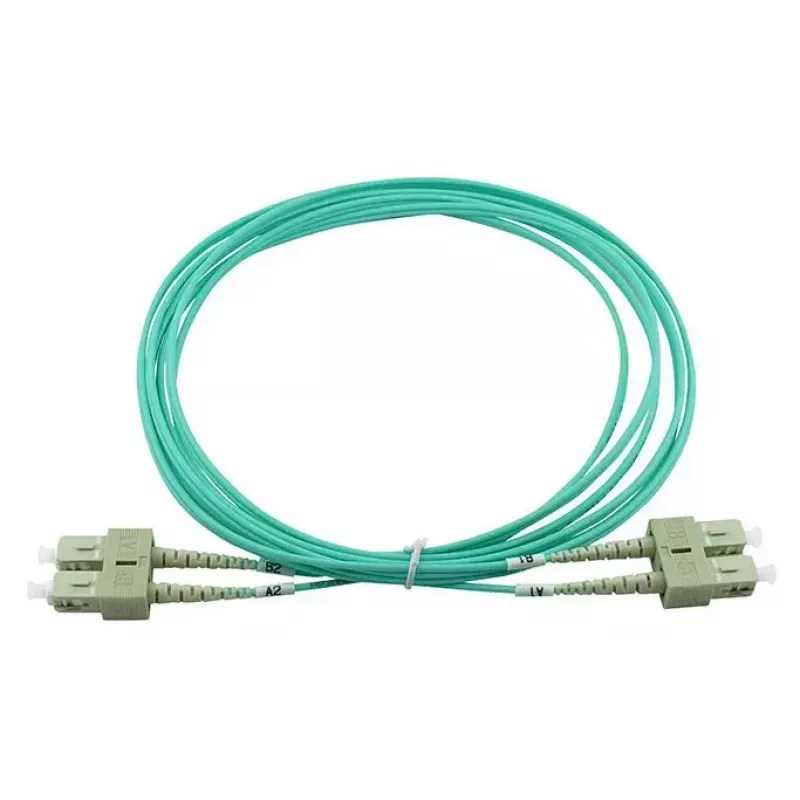

BlueOptics SFP3232EU10MK InfiniBand optiskās šķiedras kabelis 10 m SC Aqua

BlueOptics SFP3232EU10MK InfiniBand optiskās šķiedras kabelis ir 10 m garš SC–SC dupleksais ielāps, kas paredzēts daudzmodu OM3 tīkliem. Tas izmanto lāzeram optimizētu daudzmodu šķiedru (G50/125 µm) ar aqua krāsas LSZH apvalku un ir paredzēts 850 nm pārraidei. Kabelis aprīkots ar SC-UPC savienotājiem ar keramiskām (cirkonija) ferulām, 2,0 mm cauruli, un tiek piegādāts ar mērījumu protokolu, kurā dokumentētas ievades zudumu un atgriezeniskā atstarojuma zudumu vērtības.

Priekšrocības

Šis OM3 dupleksais ielāps nodrošina zemu vājinājumu (aptuveni 3,5 dB/km) un zemu ievades zudumu (zem 0,2 dB) uzticamai, ātrdarbīgai datu pārraidei. Savienotājos izmantoti firmas komponenti un cirkonija keramikas ferulas ilgam kalpošanas laikam un līdz pat 1500 savienojumu cikliem. LSZH apvalks samazina dūmu un halogēnu izdalīšanos ugunsgrēka gadījumā, un izstrādājums ir pārbaudīts ar interferometru un OTDR, lai nodrošinātu nemainīgu optisko veiktspēju. Katrai vienībai pievienots mērījumu protokols.

Piemērots

Galvenās specifikācijas

Lietošana

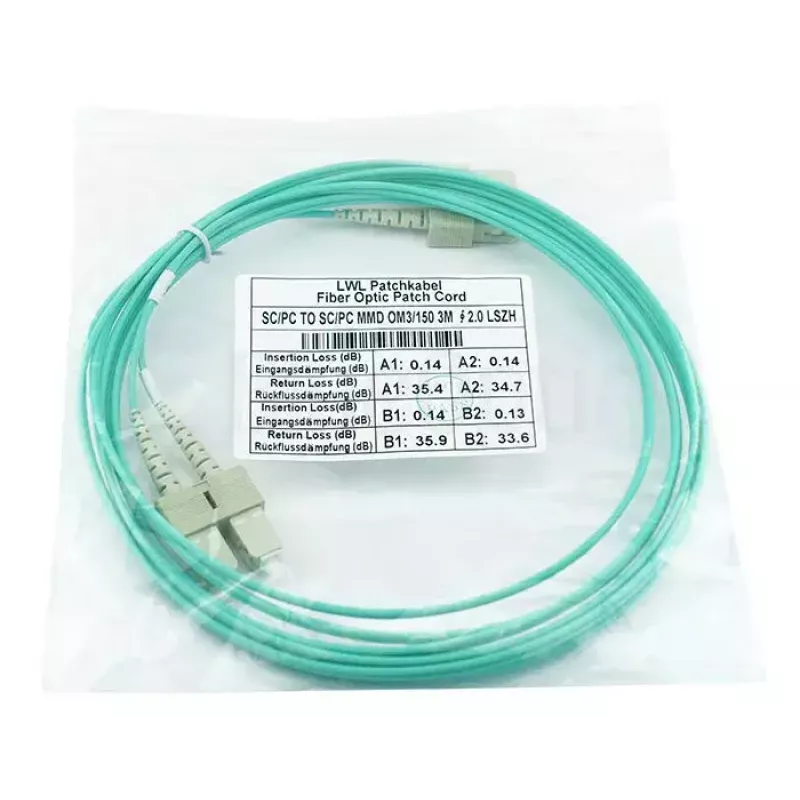

Novietojiet 10 m SC–SC duplekso kabeli starp nepieciešamajiem raiduztvērējiem, slēdžiem vai ielāp paneļa portiem, pārliecinoties, ka savienotāji pirms ievietošanas ir tīri un bez putekļiem. Savietojiet SC savienotājus un ievietojiet līdz jūtams klikšķis; atkārtojiet otrajai šķiedrai. Izmantojiet komplektā iekļauto mērījumu protokolu, lai pārbaudītu vājinājuma un atgriezeniskā atstarojuma zudumu vērtības, ja to pieprasa vietas dokumentācija. Izvairieties no asiem līkumiem, pārmērīga vilkšanas spēka un uzstādīšanas spēcīgu elektromagnētisku avotu tuvumā, lai saglabātu optisko veiktspēju.

Ieteikumi

Līdz uzstādīšanai turiet SC gala virsmas pārklātas ar aizsargvāciņiem un pirms savienošanas tīriet gala virsmas ar piemērotiem optisko šķiedru tīrīšanas rīkiem. Ievērojiet līkuma rādiusa vadlīnijas (izvairieties no līkumiem, kas ir ciešāki par ražotāja noteikto minimālo rādiusu) un uzglabājiet rezerves kabeļa cilpas bez asiem līkumiem. Pastāvīgai kabeļu sistēmai vai pielāgotiem garumiem konsultējieties ar vietas plānošanu, lai pārliecinātos, ka OM3 daudzmodu šķiedra atbilst sistēmas prasībām.
