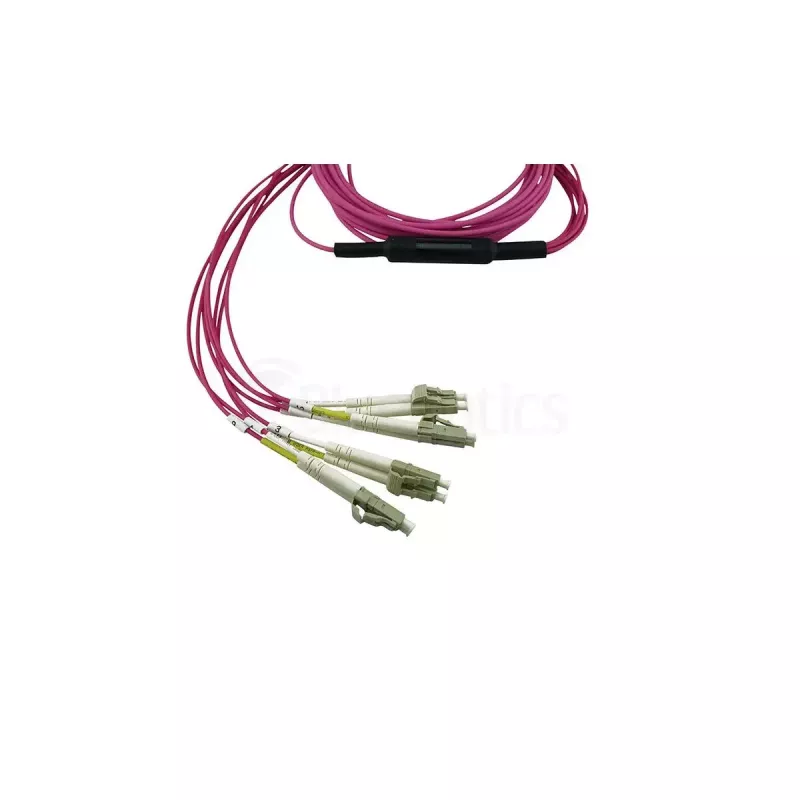

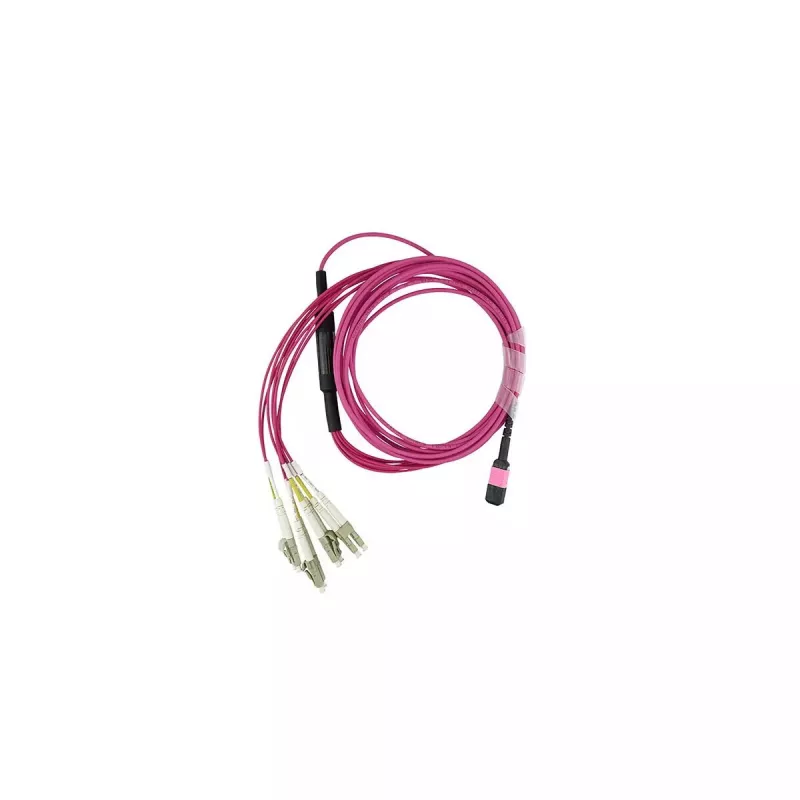

BlueOptics SFP5141FU5MKB InfiniBand optiskās šķiedras kabelis 5 m MPO 4x LC

BlueOptics SFP5141FU5MKB InfiniBand optiskās šķiedras kabelis ir 5 m OM4 daudzmodu sadales kabelis ar MPO savienotāju vienā galā un četriem LC duplex savienotājiem otrā galā. Izstrādāts 50 µm serdes daudzmodu pārraidei pie 850 nm, šis kabelis atbalsta pilnu duplekso komunikāciju četros optiskajos kanālos un ir paredzēts ātrdarbīgai datu pārraidei InfiniBand un saistītās tīkla vidēs. Kabelim ir LSZH (Low Smoke Zero Halogen) apvalks, 8 šķiedras dzīslas (izvads 1–4 & 9–12 QSFP lietošanai) un tas ir rūpnīcā testēts attiecībā uz ievades zudumiem un atgriezeniskajiem zudumiem, lai nodrošinātu vienmērīgu signāla kvalitāti.

Priekšrocības

MPO uz 4x LC sadales dizains samazina uzstādīšanas laiku, novēršot nepieciešamību pēc lauka metināšanas, un vienkāršo savienojamību starp MPO kasetēm, QSFP moduļiem un LC saskarnēm. OM4 daudzmodu šķiedras izmantošana nodrošina uzlabotu joslas platumu un zemāku vājinājumu īsa līdz vidēja attāluma ātrgaitas saitēm. LSZH apvalks samazina dūmu un bīstamo gāzu emisiju ugunsgrēka gadījumā, atbilstot vispārpieņemtiem nozares drošības standartiem. Rūpnīcas testēšana ar interferometriju un OTDR, kā arī mērījumu pārskata iekļaušana nodrošina izsekojamu optisko veiktspēju.

Piemērots

Galvenās specifikācijas

Lietošana

Novietojiet BlueOptics MPO uz 4x LC kabeli starp MPO aprīkoto ierīci vai kaseti un galamērķa aprīkojumu ar LC portiem, ievērojot liekuma rādiusu un izvairoties no asiem līkumiem. Pievienojiet MPO galu MPO kasetei vai QSFP sadales portam, ievērojot pareizo izvadu, pēc tam katru LC duplex savienotāju pievienojiet attiecīgajām LC ligzdām slēdžos, raiduztvērējos vai ielāpu paneļos. Lauka metināšana vai pulēšana nav nepieciešama; pārbaudiet savienojamību un optisko veiktspēju, izmantojot pievienoto mērījumu pārskatu vai, ja nepieciešams, vietējo testēšanas aprīkojumu.

Ieteikumi

Ievērojiet ražotāja ieteikto minimālo liekuma rādiusu, pirms savienošanas uzturiet savienotājus tīrus, izmantojot piemērotus tīrīšanas rīkus, un nostipriniet kabeli, lai izvairītos no mehāniskas slodzes uz savienotājiem. Izmantojiet iekļauto testa pārskatu, lai uzstādīšanas laikā apstiprinātu saites budžetus, un ievērojiet datu centru kabeļu pārvaldības praksi, lai saglabātu signāla integritāti un vienkāršotu turpmākās izmaiņas.
