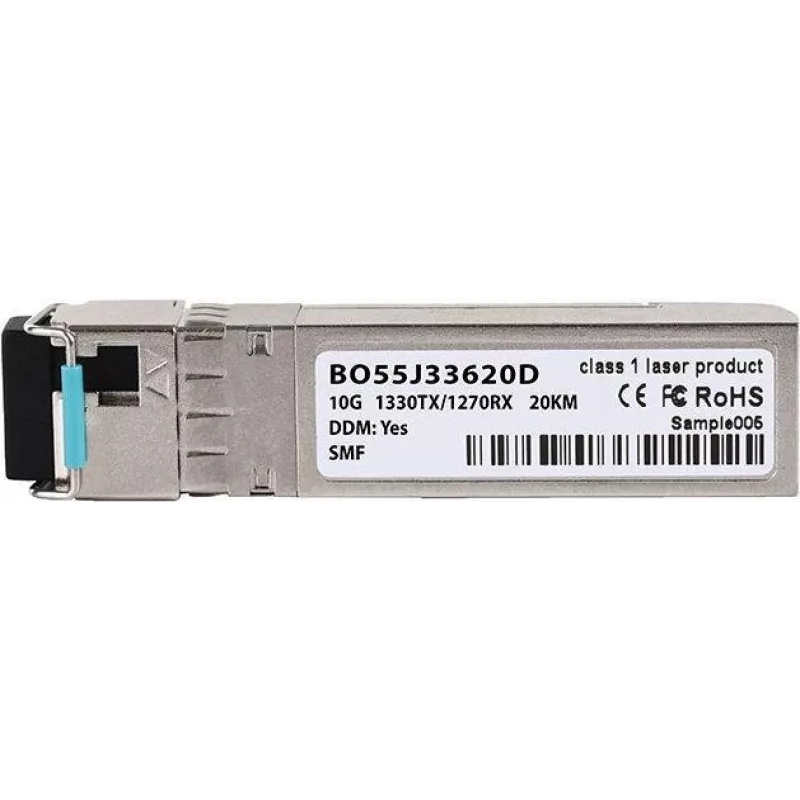

BlueOptics SFPP-10GE-BX20D-IT-BO tīkla raiduztvērēja modulis optiskā šķiedra 10000 Mbit/s SFP+

BlueOptics SFPP-10GE-BX20D-IT-BO ir optiskās šķiedras SFP+ raiduztvērēja modulis, kas paredzēts 10 Gbit/s vienmoda savienojumiem. Tas ir ievietots kompaktā metāla korpusā un sver aptuveni 3 g, nodrošina dupleksu optisko saskarni, izmantojot LC simpleksu savienojumu, un atbalsta 10GBASE-BX-D darbību ar atsevišķiem raidītāja un uztvērēja viļņu garumiem liela attāluma vienmoda pārraidei. Modulis darbojas no 3,3 V barošanas avota un ir paredzēts izmantošanai tīkla iekārtās, kas pieņem SFP+ formas faktora raiduztvērējus.

Priekšrocības

Modulis piedāvā standartizētu SFP+ saskarni, kas nodrošina vienkāršu karstās nomaiņas uzstādīšanu un sadarbspēju ar sistēmām, kas atbilst MSA specifikācijām. Tā metāla korpuss nodrošina mehānisku izturību un termisko stabilitāti, savukārt vieglais dizains samazina papildu masu augsta blīvuma instalācijās. Raiduztvērējs ir izstrādāts, lai atbalstītu optisko pārraidi līdz 20 km attālumā, izmantojot vienmoda šķiedru, un ietver viļņu garuma nobīdes raidīšanas un uztveršanas kanālus, lai nodrošinātu divvirzienu saziņu pa vienu šķiedru, ja to savieno ar papildinošu BX raiduztvērēju.

Piemērots

Galvenās specifikācijas

Lietošanas veids

Ievietojiet BlueOptics SFP+ raiduztvērēju SFP+ slotā saderīgā tīkla iekārtā, kamēr ierīce ir ieslēgta vai izslēgta, saskaņā ar resursdatora aparatūras norādījumiem. Pievienojiet LC simpleksa vienmoda ielāpa vadu modulim un attālajam raiduztvērējam vai ielāpu panelim; pārliecinieties, ka atbilstoši saskaņojat BX viļņu garuma orientāciju (1270 nm TX / 1330 nm RX) ar papildinošo moduli tālākajā galā. Pārbaudiet saites statusu, izmantojot resursdatora ierīces saskarni, un, ja pieejams, uzraugiet moduļa parametrus, izmantojot digitālās diagnostikas (DDM/DOM) saskarni, ko atbalsta resursdatora aparatūra.

Ieteikumi

Izmantojiet vienmoda LC simpleksa ielāpa vadus un uzturiet pareizu šķiedru tīrību, lai saglabātu signāla kvalitāti. Pārliecinieties, ka mērķa iekārta atbalsta DDM/DOM, ja nepieciešama reāllaika diagnostika, un savienojiet BX-D raiduztvērējus ar pareizo papildinošo viļņu garuma variantu, lai izveidotu divvirzienu vienas šķiedras saites.
