BlueOptics X66205-10-BO InfiniBand optiskās šķiedras kabelis 10 m MPO 4x LC

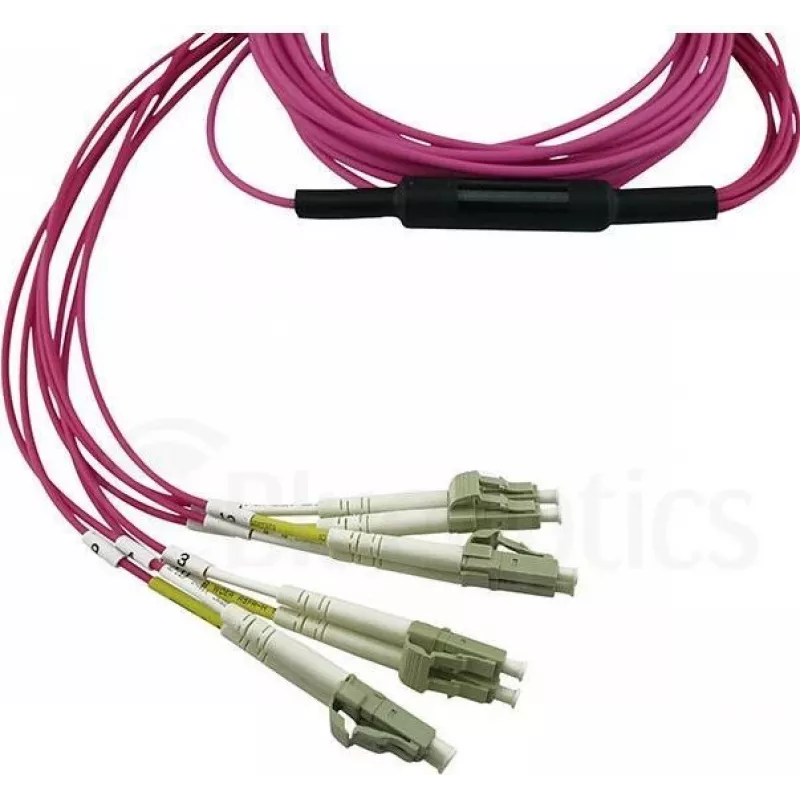

BlueOptics X66205-10-BO InfiniBand optiskās šķiedras kabelis ir 10 m garš OM4 daudzmodu komutācijas kabelis ar MPO savienotāju vienā galā un četriem LC dupleksajiem savienotājiem otrā galā. Paredzēts pilndupleksajiem InfiniBand un ātrgaitas Ethernet savienojumiem, šis kabelis atbalsta datu centru un tīkla vides, kurām nepieciešami kompakti, daudzkanālu optiskās šķiedras savienojumi. Kabelī izmantota lāzeroptimizēta OM4 šķiedra ar 125 µm serdes diametru, un tas ir pārklāts ar liesmu slāpējošu LSZH materiālu.

Priekšrocības

Šis MPO uz 4x LC kabelis nodrošina uzticamu augsta blīvuma savienojamību, vienlaikus samazinot nepieciešamo vietu statīvā un kabeļu jucekli. OM4 daudzmodu šķiedra nodrošina zemu vājinājumu un augstu atgriezenisko zudumu, lai nodrošinātu stabilu, zemu zudumu signāla pārraidi īsos un vidējos attālumos. BlueOptics izmanto firmas šķiedru un precīzijas savienotājus ar cirkonija keramikas ferulām, lai nodrošinātu nemainīgu veiktspēju un izturību līdz pat daudziem savienošanas cikliem. Katrs kabelis ir rūpnīcā testēts ar interferometra un OTDR mērījumiem un piegādāts ar ievades zudumu un atgriezenisko zudumu testēšanas pārskatu.

Piemērots

Galvenās specifikācijas

Lietošana

Izvelciet 10 m MPO uz 4×LC kabeli starp MPO aprīkoto maģistrālo vai ielāpu paneli un mērķa ierīci vai ielāpu paneli ar LC pieslēgvietām. Rūpīgi izlīdziniet un ievietojiet MPO savienotāju MPO adapterī vai modulī, nodrošinot pareizu atslēgas orientāciju, lai atbilstu polaritātes prasībām. Pievienojiet katru LC duplekso spraudni attiecīgajām LC ligzdām, uzmanoties, lai optiskā šķiedra netiktu saliekta mazāk par minimālo liekuma rādiusu. Pārbaudiet savienojumus, izmantojot tīkla aprīkojuma diagnostiku vai optisko zudumu testēšanas aprīkojumu, un atsaucieties uz piegādāto testēšanas protokolu, lai uzzinātu izmērītās ievades un atgriezenisko zudumu vērtības.

Ieteikumi

Uzglabājiet un rīkojieties ar kabeli, lai izvairītos no stingrām liekumiem un asiem salocījumiem; ievērojiet ražotāja ieteikumus par liekuma rādiusu. Izmantojiet MPO adapterus un LC adapterus ar atbilstošu pulēšanas veidu un kvalitāti, lai samazinātu ievades zudumus. Kritiskajiem savienojumiem pēc uzstādīšanas pārbaudiet pilno zudumu ar OTDR vai jaudas mērītāju un saglabājiet piegādāto mērījumu protokolu dokumentācijai un traucējummeklēšanai.
