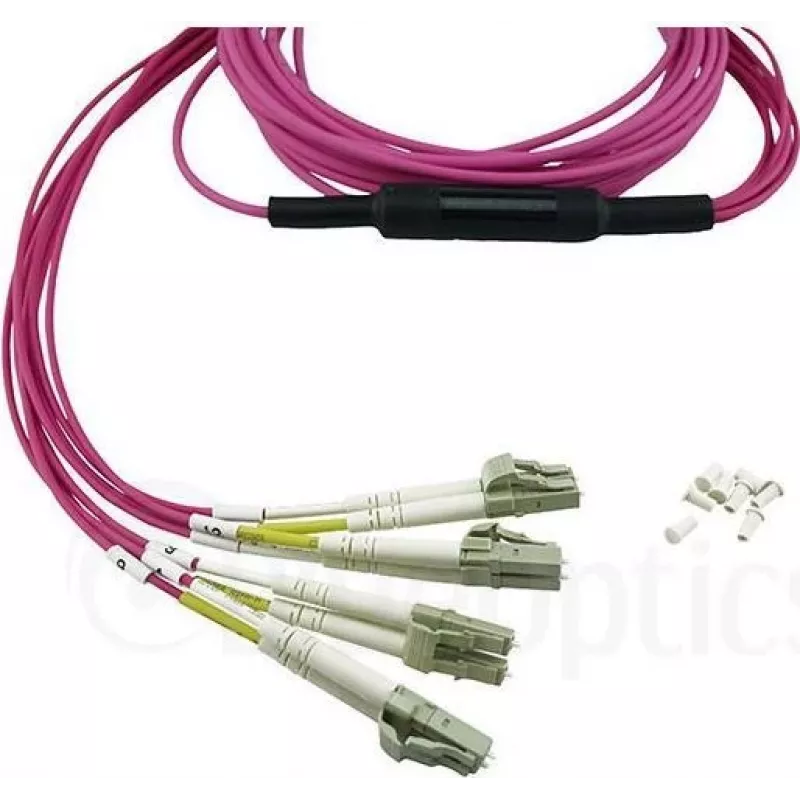

BlueOptics X66205-7.5-BO InfiniBand optiskais šķiedras kabelis 7,5 m MPO 4x LC

BlueOptics X66205-7.5-BO InfiniBand optiskais šķiedras kabelis ir 7,5 metrus garš OM4 daudzmodu savienojuma kabelis ar MPO savienotāju vienā galā un četriem LC dupleksajiem savienotājiem otrā galā. Paredzēts ātrdarbīgai datu pārraidei, kabelis izmanto 125 µm serdes daudzmodu šķiedru un atbalsta pilnduplekso komunikāciju, tādējādi tas ir piemērots blīvam tīklam un datu centru starpsavienojumiem. Apvalks ir ar zemu dūmu izdalīšanos un bez halogēna (LSZH), lai ugunsgrēka gadījumā samazinātu toksiskās emisijas, un montāža ir rūpnīcā pārbaudīta attiecībā uz optiskajiem zudumiem un atstarošanās zudumiem.

Priekšrocības

Šis kabelis nodrošina lāzeroptimizētu OM4 daudzmodu veiktspēju ar zemu vājinājumu uz kilometru un zemu ievades zudumu, atbalstot uzticamus maza attāluma liela joslas platuma savienojumus. Savienotājos tiek izmantotas cirkonija keramikas ferulas ilgizturībai, un tie ir samontēti no pazīstamu ražotāju komponentiem, lai sasniegtu nemainīgus optiskos rādītājus. Katra vienība tiek pārbaudīta ar interferometra un OTDR metodēm, un tai tiek pievienots ievades zudumu un atstarošanās zudumu mērījumu protokols. LSZH apvalks samazina dūmu un halogēna izdalīšanos salīdzinājumā ar PVC apvalka alternatīvām.

Piemērots

Galvenās specifikācijas

Lietošana

Uzstādiet BlueOptics MPO–4×LC kabeli starp aprīkojumu, kas aprīkots ar MPO paneli vai mugurkaulu, un mērķa LC pieslēgvietām slēdžos vai raiduztvērējos. Pirms savienotāju pievienošanas noņemiet aizsargvāciņus un pārbaudiet, vai ferulu gala virsmas nav piesārņotas; ja nepieciešams, notīriet, lai novērstu palielinātus ievades zudumus. Savietojiet MPO un LC savienotājus ar attiecīgajām pieslēgvietām un ievietojiet, līdz fiksators nofiksējas. Izvadiet kabeli, ievērojot atbilstošu liekuma rādiusa pārvaldību, un nostipriniet ar saitēm vai kabeļu pārvaldības piederumiem, lai izvairītos no slodzes uz savienotājiem. Pēc uzstādīšanas pārbaudiet optiskā savienojuma veiktspēju, izmantojot atbilstošu testēšanas aprīkojumu, un salīdziniet izmērītos zudumus ar sistēmas prasībām.

Ieteikumi

Izmantojiet šo OM4 MPO–4×LC kabeli maza attāluma liela joslas platuma savienojumiem starp statīviem un blakus esošajiem statīviem. Ievērojiet minimālo liekuma rādiusu, turiet savienotājus aizvākotus, kad tos nelieto, un ievērojiet noteiktās MPO un LC gala virsmu tīrīšanas procedūras. Svarīgiem savienojumiem saglabājiet pievienoto testēšanas protokolu, lai to izmantotu problēmu novēršanai un sistēmas auditiem.
