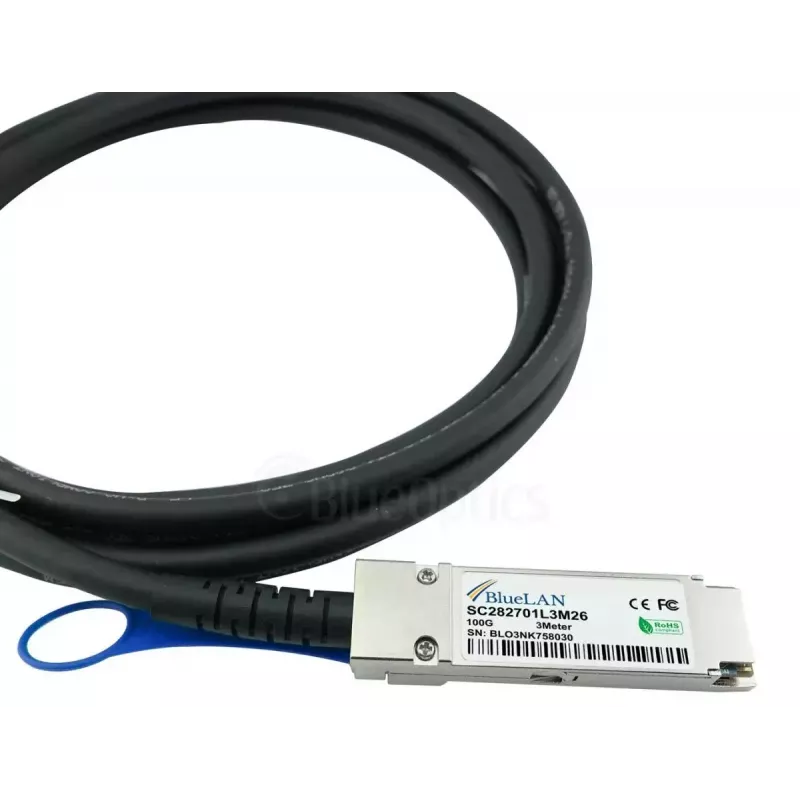

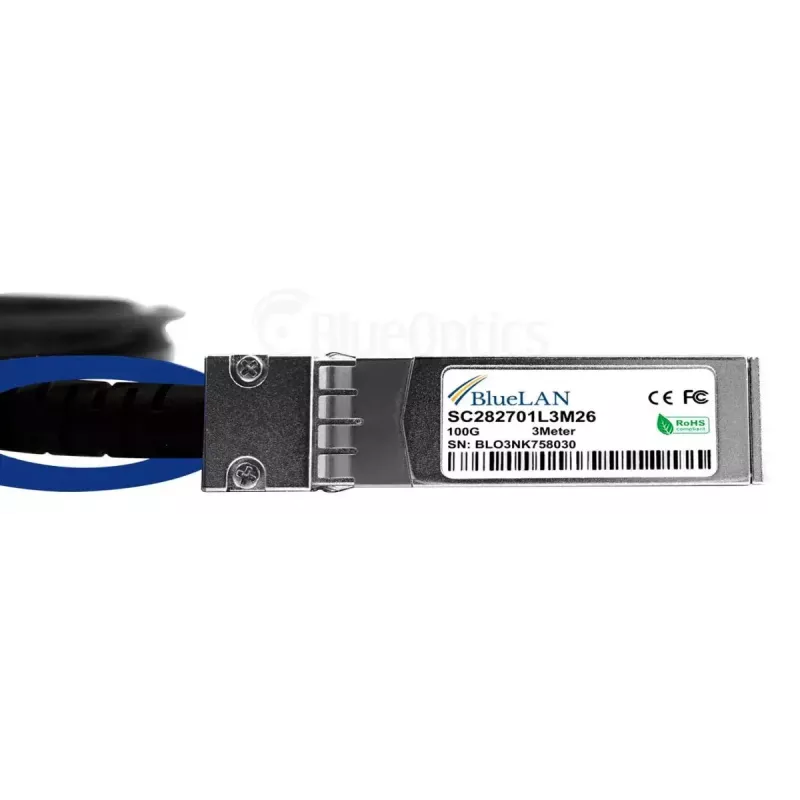

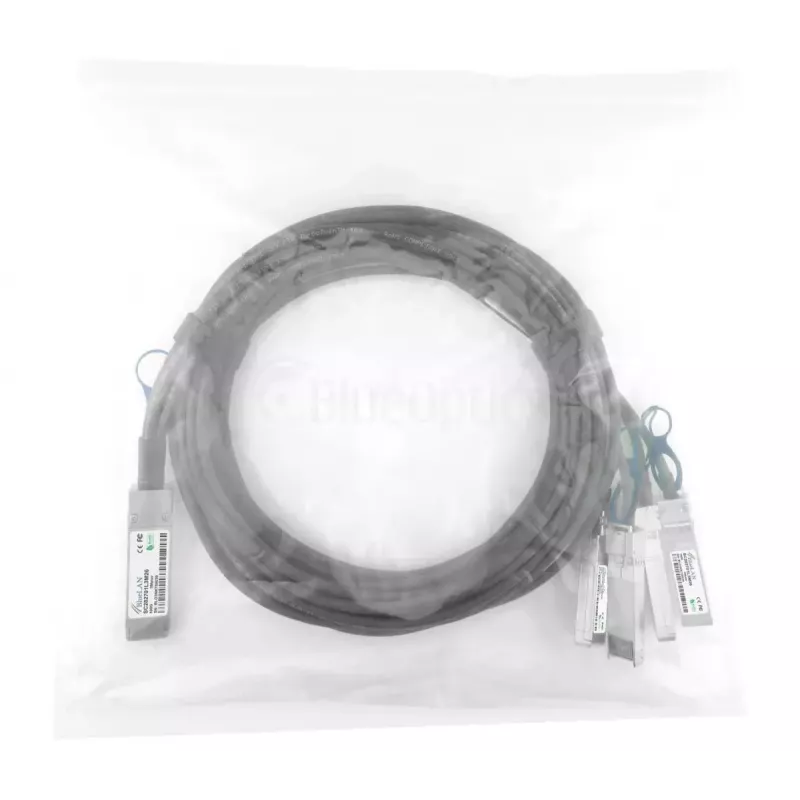

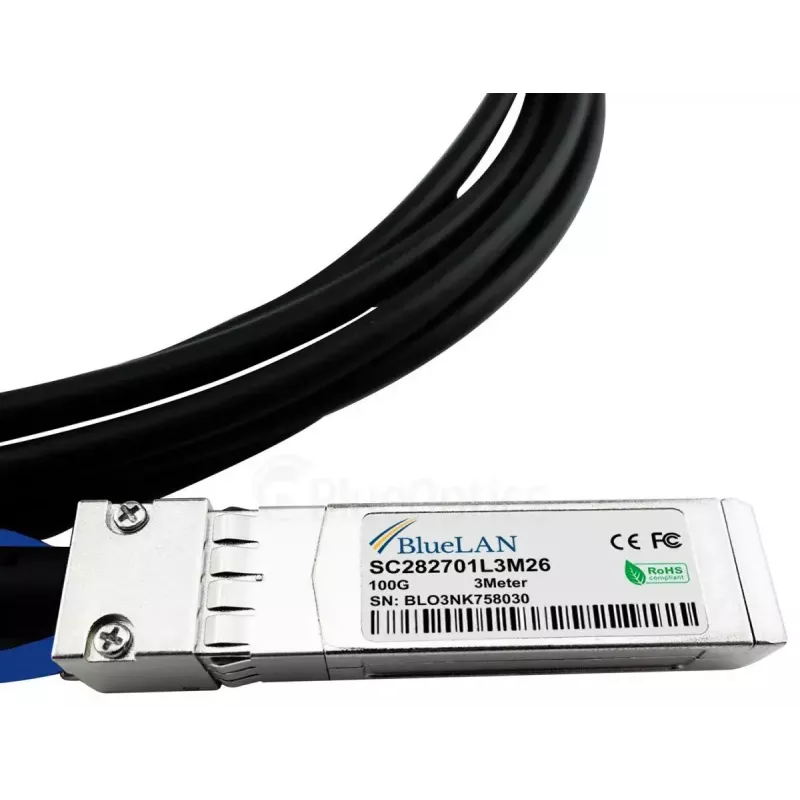

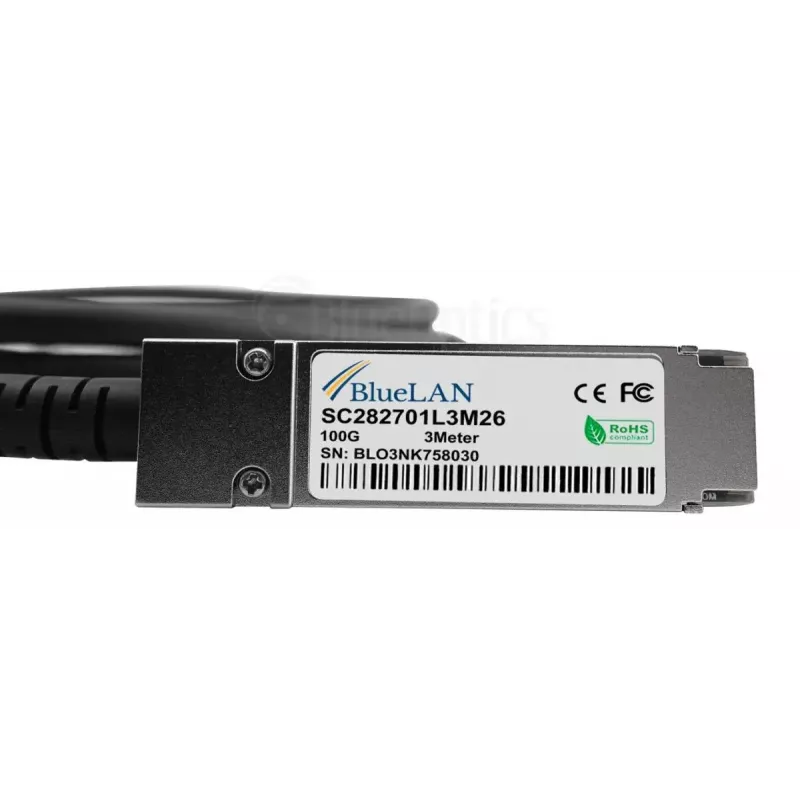

BlueOptics XQ+BC0003-XS+-BL InfiniBand/optiskās šķiedras kabelis 3 m QSFP28 4xSFP28 vīr./vīr.

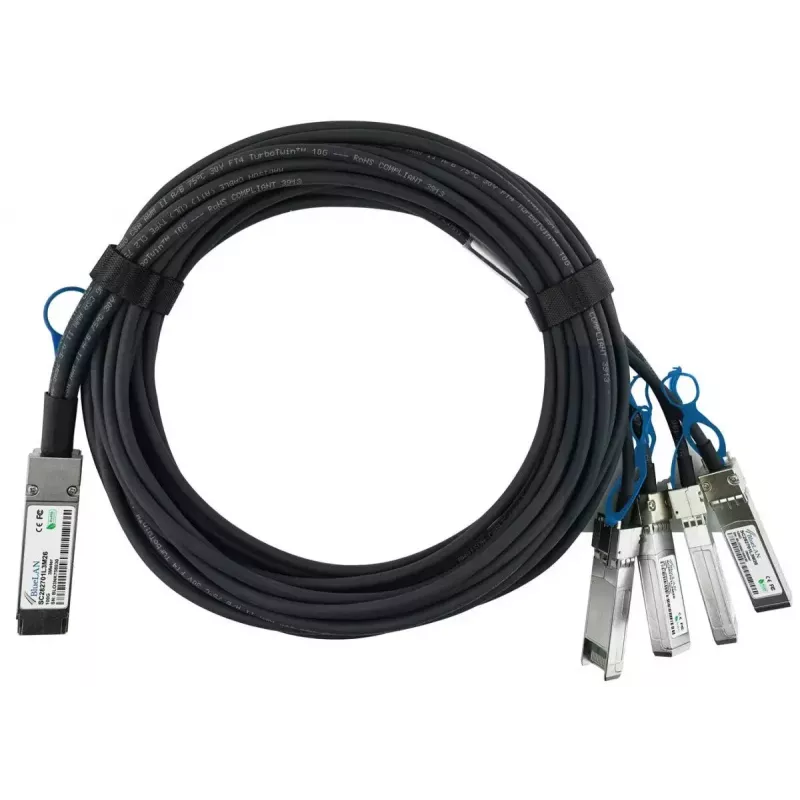

BlueOptics XQ+BC0003-XS+-BL ir 3 m ātrdarbīgs tiešā pieslēguma kabelis (DAC) ar QSFP28 savienotāju vienā galā un četriem SFP28 savienotājiem otrā. Paredzēts maza attāluma, liela joslas platuma savienojumiem statnēs un starp blakus esošām statnēm, šis pasīvais twinax vara kabelis atbalsta 100GBase-CR4 / 4x25GBASE-CR elektrisko pārraidi un InfiniBand/optiskās šķiedras saderīgas arhitektūras, kur pieņemams DAC vara risinājums. 26 AWG uzbūve un MSA prasībām atbilstošais dizains padara to piemērotu mūsdienīgiem slēdžiem, maršrutētājiem un uzglabāšanas sistēmām, kas atbalsta QSFP28 līdz 4xSFP28 savienojumus.

Priekšrocības

Kabelis nodrošina zemu latentumu un zemu enerģijas patēriņu, kas raksturīgs pasīvajiem twinax DAC, savukārt tā MSA prasībām atbilstošie savienotāji garantē savietojamību ar plašu aparatūras platformu klāstu. Izgatavots no kvalitatīviem komponentiem un pārbaudīts savietojamībai, kabelis piedāvā drošu signāla pārraidi līdz 100 Gbit/s noteiktajā 3 m attālumā. Vienkāršā pasīvā konstrukcija samazina atteices punktu skaitu un atbalsta rentablas, energoefektīvas instalācijas datu centros un tīkla statnēs.

Piemērots

• Maza attāluma 100 Gbps savienojumi starp slēdžiem un maršrutētājiem statnēs vai starp blakus esošām statnēm
• QSFP28 pieslēgvietu savienošana ar četrām 25 G SFP28 pieslēgvietām servera–slēdža vai slēdža–slēdža savienojumiem
• Ātrdarbīgas Ethernet, FCoE un InfiniBand vides, kas pieņem pasīvus DAC vara risinājumus
• Datu centru un laboratoriju vides, kur nepieciešami zema latentuma, mazjaudas starpsavienojumi

Tehniskās specifikācijas

• Garums: 3 metri
• Savienotāja tips: QSFP28 (vīr.) pret 4 x SFP28 (vīr.)
• Kabeļa tips: pasīvais twinax varš (DAC), 26 AWG
• Atbalstītie datu pārraides ātrumi: līdz 100 Gbit/s (4x25G joslas)
• Standarti: 100GBase-CR4 / 4x25GBASE-CR elektriskā pārraide; MSA prasībām atbilstošs
• Tipisks enerģijas patēriņš: pasīva konstrukcija ar ļoti zemu enerģijas patēriņu

Lietošana

Lai uzstādītu BlueOptics QSFP28 līdz 4xSFP28 DAC, ievietojiet QSFP28 kontaktdakšu QSFP28 pieslēgvietā un SFP28 kontaktdakšas – attiecīgajās SFP28 ierīču pieslēgvietās. Pārliecinieties, ka abas ierīces oficiāli atbalsta pasīvos DAC savienojumus un 100GBase-CR4 / 4x25GBASE-CR pārraides režīmu. Satveriet savienotājus aiz to korpusiem un izvairieties no pārmērīgas kabeļa locīšanas; ievērojiet minimālo liekuma rādiusu, ko iesaka ierīces vai statnes ražotājs. Pēc ievietošanas pārbaudiet savienojuma statusu pievienotajā aparatūrā un uzraugiet datplūsmas un kļūdu skaitītājus, lai apstiprinātu pareizu darbību.

Ieteikumi

Izmantojiet šo pasīvo DAC īsiem, tiešiem elektriskiem starpsavienojumiem statnēs vai starp blakus esošām statnēm. Pirms izvēršanas apstipriniet ierīces savietojamību ar QSFP28-līdz-4xSFP28 pasīvajiem twinax kabeļiem un veiciet sākotnējo savienojuma testu. Darbībām, kuru garums pārsniedz 3 metrus, vai kur nepieciešama optiskā izolācija, apsveriet aktīvus DAC vai optiskās šķiedras mezglus.
