BNC ligzda RG-59 kabeļa presēšanai DeLOCK 90028

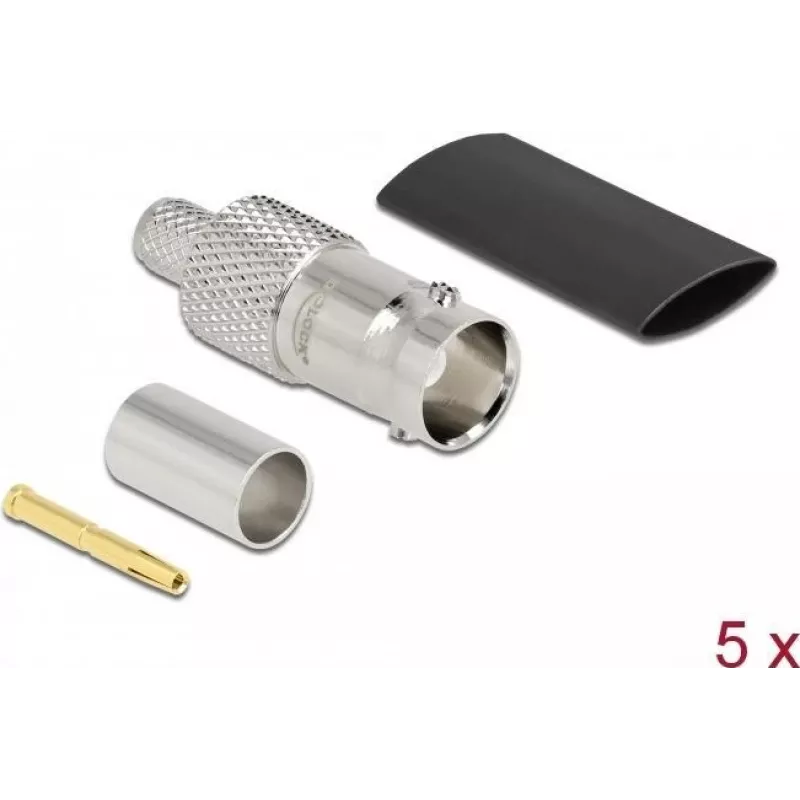

DeLOCK BNC ligzda RG-59 kabeļa presēšanai (modelis 90028) ir sieviešu tipa savienotājs, kas paredzēts radiofrekvenču un video/datu pārraides sistēmām. Savienotāja ārējais diametrs ir 1,1 cm, un tā kopējie izmēri ir 11 mm (platums) x 30 mm (dziļums) x 11 mm (augstums). Katrā iepakojumā ir 5 sudraba krāsas gabali, un tam pievienota atbilstoša termorukuma caurule, lai nostiprinātu kabeļa galu.

Priekšrocības

Savienotāju komplekts nodrošina kompaktu, standarta BNC sieviešu tipa saskarni, kas ir saderīga ar RG-59 kabeļiem, un pievienotā termorukuma caurule uzlabo mehānisko stabilitāti un vides aizsardzību presēšanas vietā. Pieci gabali katrā komplektā ir piemēroti mazām instalācijām vai lielapjoma nomaiņai.

Piemērots

Galvenās specifikācijas

Kā lietot

Sagatavojiet RG-59 kabeli, noņemot ārējo apvalku, pinumu un dielektriķi līdz presējamam savienotājam nepieciešamajam garumam. Uzbīdiet termorukuma cauruli uz kabeļa pirms BNC ligzdas uzstādīšanas. Sekojiet standarta BNC galu presēšanas procedūrām: ievietojiet vadītāju un centrālo kontaktu savienotājā, saspiediet uzmavu, lai nostiprinātu pinumu un korpusu, pēc tam novietojiet termorukuma cauruli virs savienojuma un pielietojiet siltumu, lai to saruktu vietā.

Ieteikumi

Izmantojiet atbilstošu presēšanas instrumentu un pareizo uzmavas izmēru RG-59, lai nodrošinātu uzticamu elektrisko kontaktu. Pēc gala apstrādes pārbaudiet polaritāti un signāla integritāti un izvairieties no pārkaršanas termorukuma caurulei, lai novērstu savienotāja deformāciju.
