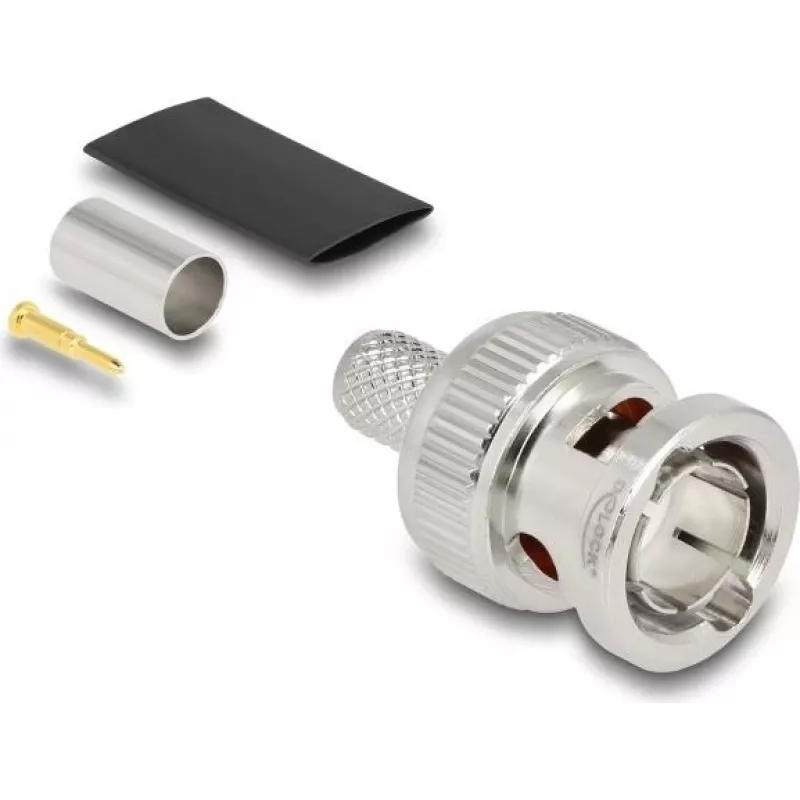

BNC presējamais savienotājs RG59 kabelim, DELOCK, ar saderīgu termosarūkošo caurulīti

DELOCK BNC presējamais savienotājs RG59 kabelim ir precīzi izgatavots terminēšanas risinājums, kas paredzēts drošu BNC savienojumu izveidei video, videonovērošanas un RF signālu lietojumos. Komplektā ar saderīgu termosarūkošo caurulīti, šis savienotājs nodrošina mehānisku noturību, elektrisko nepārtrauktību un vides aizsardzību, kad tas ir pareizi uzstādīts un termosarūcis. Savienotājs ir paredzēts uzstādīšanai uz vietas un remontam, kur nepieciešama uzticama, zema profila BNC terminēšana.

Priekšrocības

Savienotājs apvieno presējamo kontaktu ar izturīgu ārējo apvalku, lai nodrošinātu nemainīgu impedanci un uzticamu signāla pārraidi. Iekļautā termosarūkošā caurulīte pēc uzstādīšanas uzlabo izolāciju un stiepes slodzes samazināšanu, samazinot korozijas un atslābšanas risku atklātās vai mobilās instalācijās. Konstrukcija atvieglo ātru terminēšanu uz lauka bez specializētiem instrumentiem, izņemot standarta presēšanas instrumentu un siltuma avotu caurulītei.

Piemērots

Galvenās specifikācijas

Lietošana

Sagatavojiet RG59 kabeli, noņemot ārējo apvalku, atsedzot pinumu un iekšējo dielektriķi atbilstoši ieteiktajiem izmēriem presējamiem BNC savienotājiem. Pirms savienotāja elementu uzstādīšanas uzvelciet komplektā iekļauto termosarūkošo caurulīti uz kabeļa. Ievietojiet centrālo vadītāju kontaktā un presējiet kontaktu, lai nodrošinātu elektrisko nepārtrauktību, pēc tam presējiet ārējo uzmavu vai fiksatoru, lai saspiestu pinumu. Novietojiet termosarūkošo caurulīti pāri savienojuma vietai un vienmērīgi karsējiet, līdz tā saraujas un noblīvē savienojumu. Pirms galīgās uzstādīšanas pārbaudiet mehānisko noturību un signāla nepārtrauktību.

Ieteikumi

Izmantojiet piemērotu presēšanas instrumentu, kas paredzēts RG59 BNC kontaktiem, un kontrolētu siltuma avotu caurulītei, lai nodrošinātu vienmērīgus rezultātus. Ievērojiet drošības pasākumus, lietojot siltumu, un pārliecinieties, ka savienotāja materiāli ir saderīgi ar uzstādīšanas vidi. Gariem kabeļa posmiem vai kritiskām RF lietojumprogrammām pēc terminēšanas pārbaudiet impedanci un signāla kvalitāti, lai apstiprinātu pareizu uzstādīšanu.
