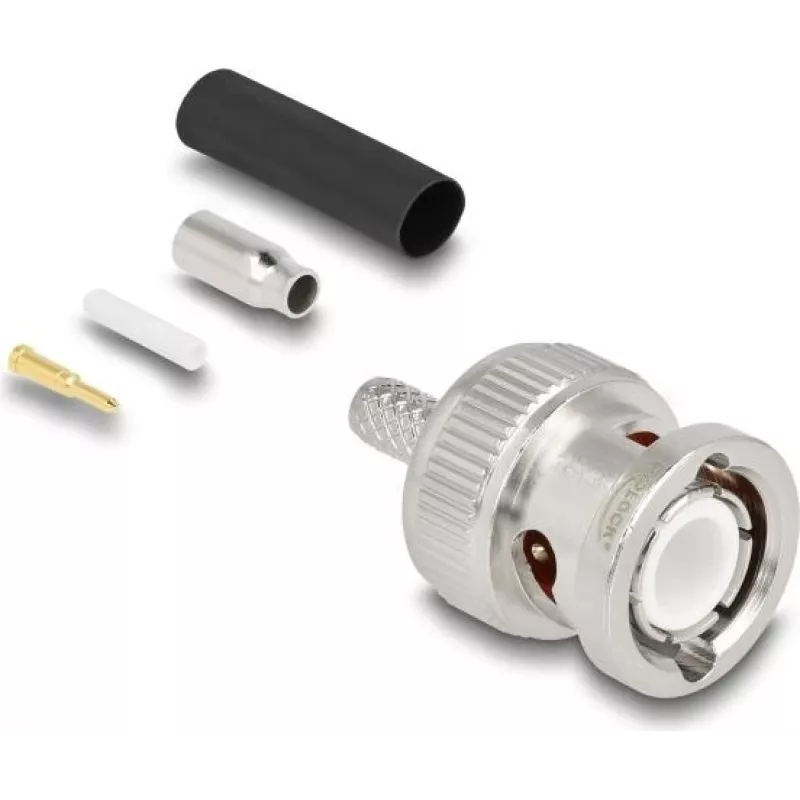

BNC spraudnis DELOCK 90756 koaksiālajiem kabeļiem RG-174 / RG-316 ar termosarukuma caurulīti

DELOCK BNC spraudnis 90756 ir viengabala savienotājs, kas paredzēts maza diametra koaksiālo kabeļu, piemēram, RG-174 un RG-316, gala apstrādei. Komplektā ar atbilstošu termosarukuma caurulīti šis savienotājs nodrošina kompaktu, mehāniski drošu gala apdari, kas piemērota video, RF un testa signālu lietojumiem. Savienotājs ir izstrādāts profesionālai un pašdarinātai kabeļu montāžai, kur nepieciešams uzticams elektriskais kontakts un minimāls izmērs.

Priekšrocības

BNC spraudnis nodrošina stabilu koaksiālo savienojumu ar nelielu signāla zudumu maza diametra kabeļiem. Termosarukuma caurulītes iekļaušana uzlabo spriegojuma atslogošanu un vides aizsardzību kabeļa savienojuma vietā, vienlaikus saglabājot montāžu kārtīgu un kompaktu. Viengabala dizains vienkāršo montāžu, samazinot atsevišķo detaļu skaitu, kas jāapstrādā gala apdares laikā. Savienotājs ir saderīgs ar parastajiem presēšanas instrumentiem centrālajai adatai un kabeļa ekrānam, nodrošinot atkārtojamus rezultātus vairākkārtējās instalācijās.

Piemērots (uzdevumiem / lietošanas gadījumiem)

Galvenās specifikācijas

Lietošanas veids

Sagatavojiet koaksiālo kabeli, noņemot ārējo apvalku, atsedzot ekrānu un iekšējo vadītāju atbilstoši presējamā savienotāja garuma prasībām. Uzvelciet termosarukuma caurulīti uz kabeļa pirms savienotāja montāžas. Uzlieciet savienotāja korpusu uz kabeļa, pārliecinoties, ka centrālais vadītājs pareizi ievietojas adatas kontaktā un pinums nodrošina pareizu kontaktu ar savienotāja korpusu. Veiciet nepieciešamās presēšanas darbības centrālajam kontaktam un ārējai uzmavai, izmantojot piemērotus presēšanas instrumentus. Novietojiet termosarukuma caurulīti virs samontētā savienojuma un karsējiet, lai tā saruktu, nodrošinot spriegojuma atslogošanu un uzlabotu mehānisko stabilitāti.

Ieteikumi

Izmantojiet savienotāju ar presēšanas instrumentiem un matricām, kas paredzētas maza diametra BNC presējamiem galiem, lai nodrošinātu uzticamu elektrisko kontaktu. Pārbaudiet pareizos noņemšanas izmērus un pēc montāžas veiciet nepārtrauktības/izolācijas testu. Āra vidē vai paaugstināta mitruma apstākļos apsveriet papildu blīvēšanas pasākumus papildus komplektā iekļautajai termosarukuma caurulītei, ja paredzama ilgstoša iedarbība.
