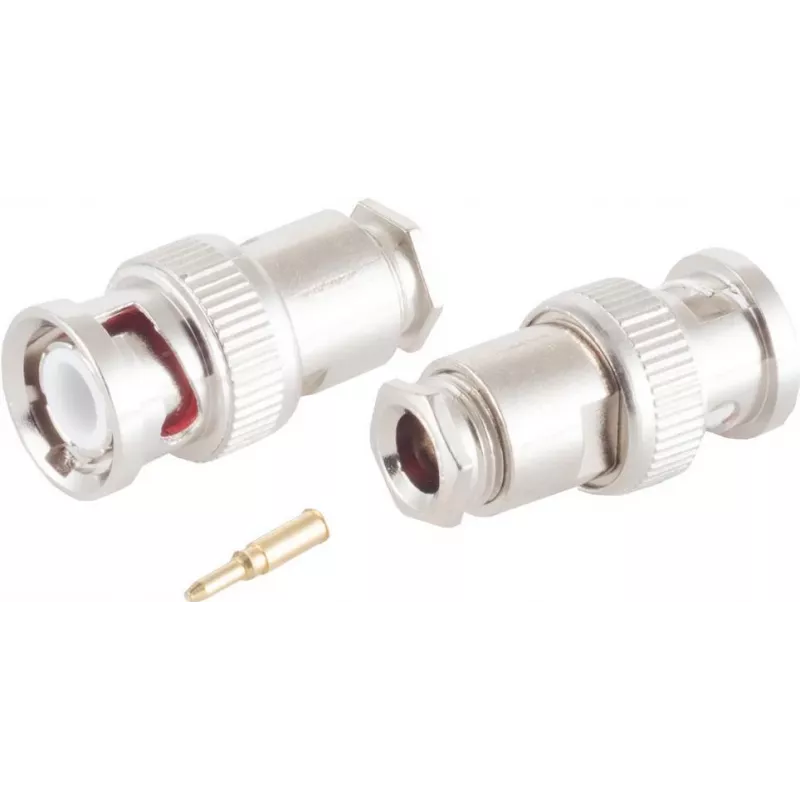

BNC video savienotājs ShiverPeaks 98800-2 RG58/U koaksiālajam kabelim, skavas noslēgums

BNC video savienotājs ShiverPeaks 98800-2 RG58/U koaksiālajam kabelim ir skavas (presēšanas) noslēguma savienotājs, kas nodrošina standarta BNC vīrišķo saskarni analogo video un RF signālu pārraidei. Izstrādāts lietošanai ar RG58/U kabeli, šis savienotājs nodrošina stabilu mehānisku fiksāciju un uzticamu elektrisko kontaktu, kas piemērots CCTV instalācijām, pārraides testēšanas iekārtām un vispārējiem video vai RF kabeļu darbiem, kur nepieciešams kompakts BNC savienojums.

Priekšrocības

Šis skavas tipa BNC savienotājs piedāvā drošu mehānisku savienojumu un konsekventu impedances saskaņošanu ar RG58/U kabeli, samazinot signāla atstarojumus un saglabājot video kvalitāti. Konstrukcija atvieglo vienkāršu montāžu bez lodēšanas nepieciešamības, un skavas noslēgums nodrošina atkārtojamu veiktspēju lauka instalācijām un laboratorijas lietojumiem. Savienotāja kompaktā BNC forma garantē savietojamību ar standarta BNC ligzdām, kuras izmanto video un RF iekārtās.

Piemērots

• CCTV kameru instalācijām un drošības video kabeļu sistēmām
• Pārraides un testēšanas iekārtu savienojumiem
• Laboratorijas un mērījumu iekārtām, kurām nepieciešama BNC saskarne
• Vispārējiem RF un analogo video kabeļu darbiem ar RG58/U kabeli

Galvenās specifikācijas

• Savienotāja tips: Vīrišķais BNC (Bayonet Neill–Concelman)
• Kabeļa savietojamība: RG58/U koaksiālais kabelis
• Noslēguma veids: Skavas (presēšanas) montāža
• Paredzētās lietojumprogrammas: Analogā video un RF signāla pārraide
• Mehāniskā sakabe: Bajoneta fiksators drošai savienošanai

Kā lietot

Sagatavojiet RG58/U kabeli, noņemot ārējo apvalku, pīšanas sietu un dielektriķi līdz atbilstošam garumam atbilstoši skavas savienotāja prasībām. Ievietojiet kabeli savienotāja korpusā tā, lai centrālais vads ievietotos tapā un pītais siets tiktu satverts ar skavas mehānismu. Nostipriniet skavu, izmantojot norādīto presēšanas instrumentu vai montāžas metodi, kas rekomendēta skavas tipa noslēgumiem. Pēc montāžas pārbaudiet savienojamību un signāla integritāti, izmantojot atbilstošu video vai RF testēšanas iekārtu, lai apstiprinātu pareizu savienojumu.

Rekomendācijas

Lai nodrošinātu uzticamu ilgtermiņa veiktspēju, izmantojiet pareizos kabeļa attīrīšanas izmērus un skavas tipa BNC savienotājiem paredzēto presēšanas instrumentu, un pārbaudiet savienojumu ar kabeļu testeri. Izvairieties no pārmērīgas liekšanas savienotāja tuvumā un nodrošiniet, ka pītais siets tiek pilnībā satverts, lai novērstu neregulārus kontaktus un signāla pasliktināšanos.
