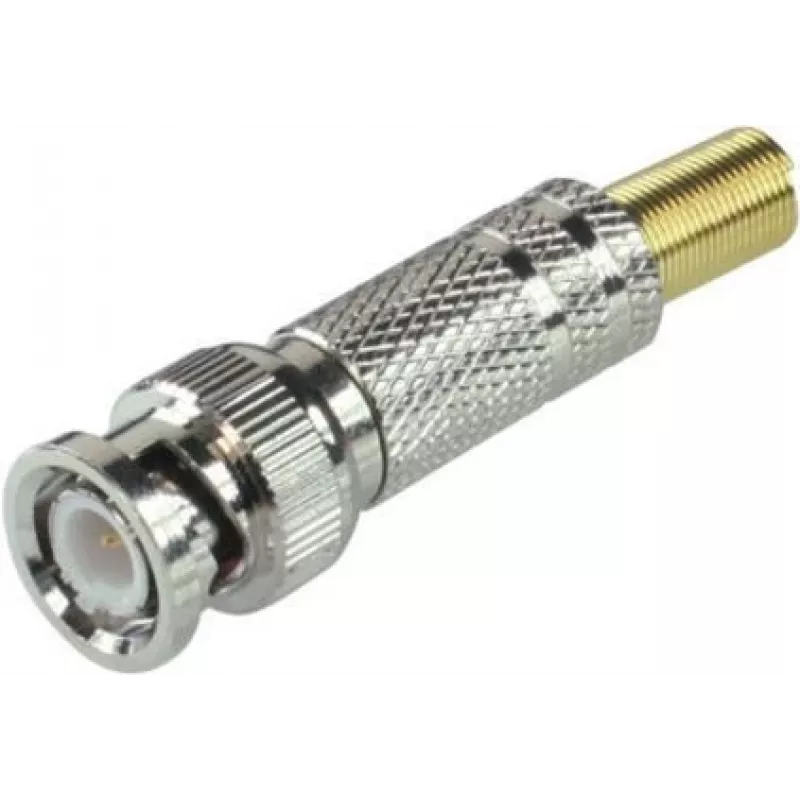

BNC video savienotājs ShiverPeaks 98801-1 — lodējams un skrūvējams

BNC video savienotājs ShiverPeaks 98801-1 ir lodējams un skrūvējams BNC vīrišķais spraudnis, kas paredzēts koaksiālo kabeļu terminēšanai analogajās un digitālajās video sistēmās. Savienotājs nodrošina standarta bajonetes fiksatoru uzticamai mehāniskai sakabināšanai un ir paredzēts instalācijām, remontiem un individuāliem kabeļu montāžas darbiem novērošanas, apraides un AV lietojumos. Montāžai nepieciešams vai nu pielodēt centrālo vadītāju, vai nostiprināt to ar integrēto skrūvi, atkarībā no uzstādītāja izvēles un kabeļa veida.

Priekšrocības

Savienotājs apvieno lodēšanas un skrūvju terminēšanas iespējas, lai pielāgotos dažādām uzstādīšanas procedūrām un kabeļu sagatavošanai. Tā metāla korpuss nodrošina stabilu ekranējumu un mehānisku izturību, savukārt BNC bajonetes sakabe nodrošina ātrus, vibrācijizturīgus savienojumus. Konstrukcija atbalsta konsekventu pretestības saskaņošanu koaksiālajai video pārraidei un ir saderīga ar standarta BNC iekšējām ligzdām, ko izmanto videonovērošanas, studiju un profesionālajā AV aprīkojumā.

Piemērots

• Novērošanas kameru kabeļu terminēšanai un remontiem
• Studijas un apraides signālu kabeļu izveidei analogajam vai SDI video
• Individuāliem koaksiālo kabeļu montāžas darbiem un uzstādīšanai uz vietas
• Audiovizuālām instalācijām, kur nepieciešami standarta BNC savienojumi

Galvenās specifikācijas

• Savienotāja tips: BNC vīrišķais spraudnis ar bajonetes sakabi
• Terminēšanas iespējas: lodējams centrālais vadītājs vai skrūvju stiprinājums
• Materiāls: metāla korpuss ekranējumam un mehāniskajai stiprībai
• Lietojums: koaksiālo kabeļu terminēšana video signāliem (analogajiem un digitālajiem)
• Saderība: piemērots standarta BNC iekšējām ligzdām, ko izmanto videonovērošanas, apraides un AV aprīkojumā

Lietošana

Sagatavojiet koaksiālo kabeli, noņemot ārējo apvalku un ekranējumu, lai atklātu centrālo vadītāju un dielektriķi atbilstoši savienotāja nepieciešamajiem izmēriem. Ja lodējat, novietojiet centrālo vadītāju kontaktā un izveidojiet drošu lodējumu, pirms saliekat korpusu un aizverat bajoneti. Ja izmantojat skrūves opciju, ievietojiet vadītāju centrālajā terminālī un pievelciet stiprinājuma skrūvi, lai nostiprinātu savienojumu, tad salieciet ārējās daļas un aizveriet bajoneti. Pēc montāžas pārbaudiet nepārtrauktību un ekranējuma integritāti un pārbaudiet video signālu, lai nodrošinātu pareizu darbību.

Ieteikumi

Izvēlieties lodēšanas terminēšanu visdrošākajam elektriskajam kontaktam pastāvīgi ierīkotās līnijās; izmantojiet skrūves opciju lauka remontiem vai darbam ar iepriekš sagatavotiem vadītājiem. Vienmēr pārbaudiet pretestības nepārtrauktību un pārbaudiet ekranējuma kontaktu, lai samazinātu signāla atstarojumus un zudumus video lietojumos.
