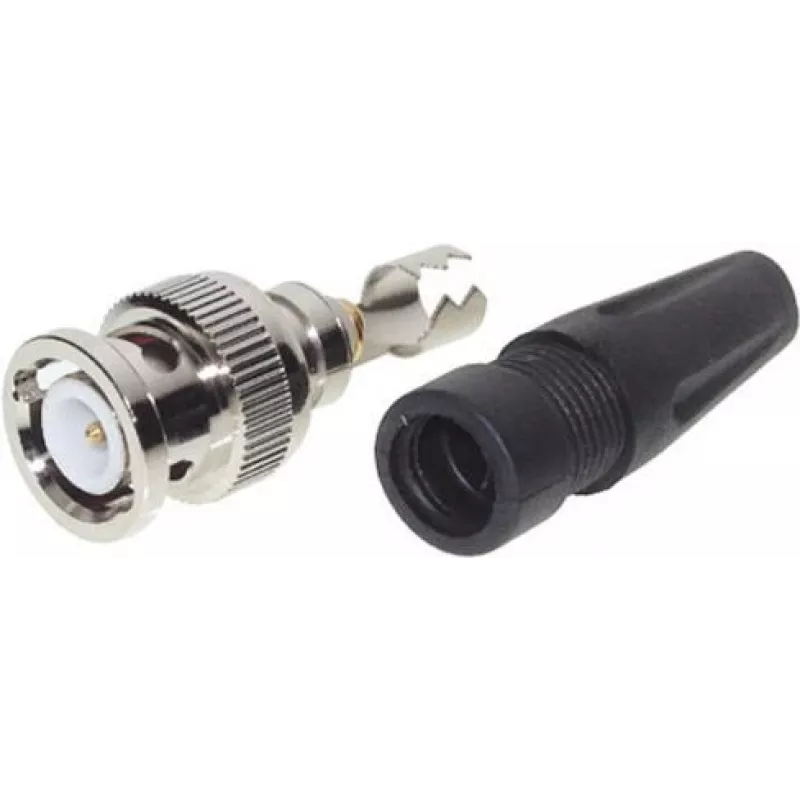

BNC video savienotājs ShiverPeaks 98801 — pieskrūvējams koaksiālais savienotājs

ShiverPeaks 98801 pieskrūvējamais BNC video savienotājs ir vītņots koaksiālais terminators, kas paredzēts analogajām video un videonovērošanas sistēmām. Tas nodrošina mehānisku, pieskrūvējamu saskarni saderīgu RG sērijas koaksiālo kabeļu pievienošanai kamerām, monitoriem, DVR ierīcēm un citam video aprīkojumam. Savienotājs ir paredzēts montāžai uz vietas, kur nepieciešams izturīgs, pret vibrācijām noturīgs savienojums un kur priekšroka tiek dota pieskrūvējama tipa BNC terminācijai, nevis spiežamajiem modeļiem.

Priekšrocības

Šis pieskrūvējamais BNC savienotājs piedāvā drošu vītņotu savienojumu, kas samazina nejaušas atvienošanās risku un uzlabo mehānisko stabilitāti instalācijās, kuras pakļautas kustībai vai vibrācijai. Konstrukcija atbalsta standarta analogā video signāla pārraidi ar uzticamu elektrisko kontaktu un vienkāršu montāžu uz saderīgiem koaksiālo kabeļu veidiem. Tā formas faktors saglabā minimālu signāla ceļa garumu un nodrošina pretestības nepārtrauktību, ja tas ir pareizi uzstādīts.

Piemērots

• Analogo videonovērošanas kameru pieslēgumiem
• RG sērijas koaksiālo video kabeļu montāžai uz vietas
• Pagaidu vai pastāvīgiem video savienojumiem ar monitoriem un DVR ierīcēm
• Vidēm, kur nepieciešami vītņoti, pret vibrācijām izturīgi savienotāji

Galvenās specifikācijas

• Savienotāja tips: BNC pieskrūvējamais (vīrišķais)
• Pielietojums: Analogais video / videonovērošana
• Kabeļu saderība: RG sērijas koaksiālie kabeļi (montāža uz vietas)
• Kontakts: Mehāniska vītņota savienošana uzlabotai noturībai
• Signāls: Standarta 75 Ω analogā video pārraide

Lietošanas instrukcija

Sagatavojiet koaksiālo kabeli, noņemot ārējo apvalku, pinumu un dielektriķi atbilstošā garumā, kas norādīts savienotāja konstrukcijai. Uzbīdiet uz kabeļa fiksatoru vai uzmavu, ja to prasa savienotāja tips, pēc tam ievietojiet kabeļa centrālo vadu BNC kontakttapā un uzspiediet korpusu uz kabeļa, līdz dielektriķis pareizi iegulst. Savienojiet vītņoto daļu un pievelciet ar roku, pēc tam nostipriniet ar piemērotu nelielu instrumentu, ja tas norādīts savienotāja instrukcijā. Pārbaudiet nepārtrauktību un pretestību, ja nepieciešams, lai nodrošinātu pareizu video signāla pārraidi.

Ieteikumi

Lai saglabātu nemainīgu signāla kvalitāti, izmantojiet ar pareizi saskaņotiem 75 Ω RG koaksiālajiem kabeļiem, izvairieties no pārmērīgas vītņotā savienojuma pievilkšanas, lai novērstu mehāniskus bojājumus, un pēc montāžas veiciet nepārtrauktības pārbaudi. Izvēlieties pieskrūvējamo BNC variantu, ja instalācijas ir pakļautas vibrācijai vai nepieciešama lielāka noturība salīdzinājumā ar spiežamajiem savienotājiem.
