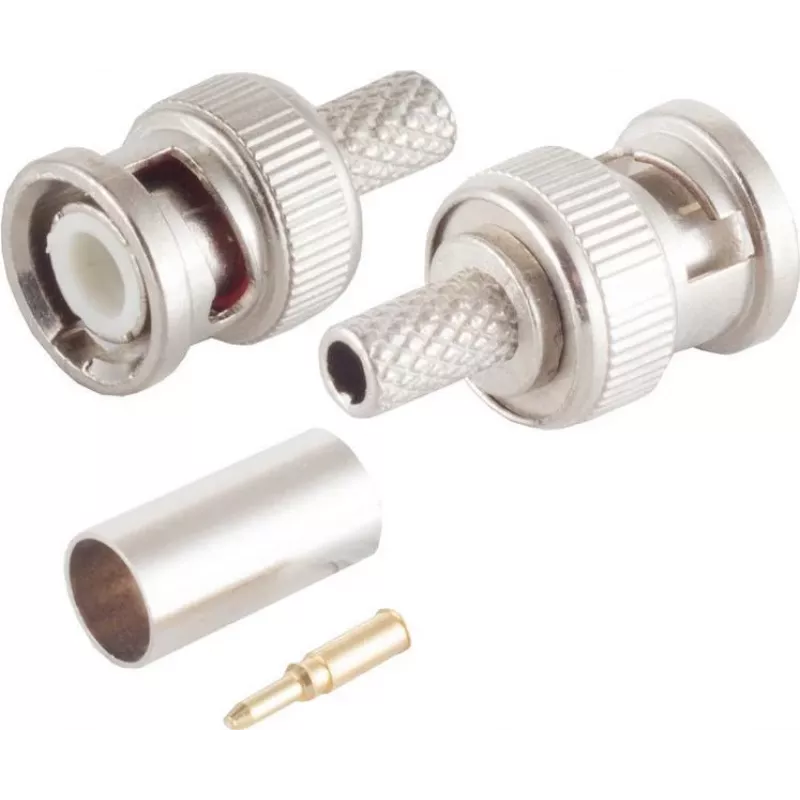

BNC video savienotājs ShiverPeaks 98802-1 RG59 kabelim, spailējams, 75 Ω

BNC video savienotājs ShiverPeaks 98802-1 RG59 kabelim ir spailējams 75 Ω spraudnis, kas paredzēts RG59 koaksiālā kabeļa terminēšanai video un novērošanas instalācijās. Tas nodrošina standarta BNC saskarni analogiem un digitāliem video signāliem, garantējot elektrisku nepārtrauktību un mehānisku stabilitāti vietās, kur nepieciešami uzticami kameras un monitora savienojumi.

Priekšrocības

Šis spailējamais savienotājs ir izstrādāts ērtai uzstādīšanai ar RG59 koaksiālo kabeli, piedāvājot stabilu 75 Ω pretestību, lai mazinātu signāla atstarojumus un saglabātu video kvalitāti. Mehāniskā spailes terminācija nostiprina vadītāju un ekrānu, samazinot neregulāra kontakta risku un uzlabojot izturību fiksētās instalācijās. Tā BNC bajonetes savienojums nodrošina ātru, bloķējamu savienojumu, kas ir plaši saderīgs ar CCTV kamerām, DVR, monitoriem un signālu pārveidotājiem.

Piemērots

• Novērošanas un CCTV kameru kabeļiem
• Analogās kompozītvides un digitālo video signālu savienojumiem
• Drošības sistēmu instalācijām un novērošanas stacijām
• Esošu RG59 video posmu remontam vai pagarināšanai

Galvenās specifikācijas

• Savienotāja veids: BNC bajonetes spraudnis
• Terminācijas metode: spailējama terminācija
• Saderīgs kabelis: RG59 koaksiālais kabelis
• Raksturlielumu pretestība: 75 Ω
• Signāls: piemērots analogam un digitālam video

Lietošana

Sagatavojiet RG59 kabeli, noņemot ārējo apvalku, atsedzot pinumu un dielektriķi līdz ieteiktajam garumam šim spailējamajam savienotājam. Atlociet pinumu atpakaļ un ievietojiet centrālo vadītāju tapas kontaktā, pēc tam uzlieciet savienotāja korpusu uz kabeļa tā, lai dielektriķis pareizi iegultu vietā. Izmantojiet atbilstošu spailēšanas rīku, kas atbilst savienotāja izmēram, lai saspiestu uzmavu un nostiprinātu pinumu un kabeļa apvalku. Pārbaudiet, vai centrālais kontakts ir cieši ieguldināts un bajonetes savienojums griežas un bloķējas vienmērīgi uz kontaktligzdas.

Ieteikumi

Izmantojiet pareiza izmēra koaksiālo noņēmēju un saderīgu spailēšanas rīku, lai nodrošinātu uzticamu elektrisko kontaktu un mehānisko fiksāciju. Pēc terminācijas, ja iespējams, pārbaudiet nepārtrauktību un pretestību, un izvairieties no pārmērīgas kabeļa saliekšanas savienotāja tuvumā, lai saglabātu signāla integritāti.
