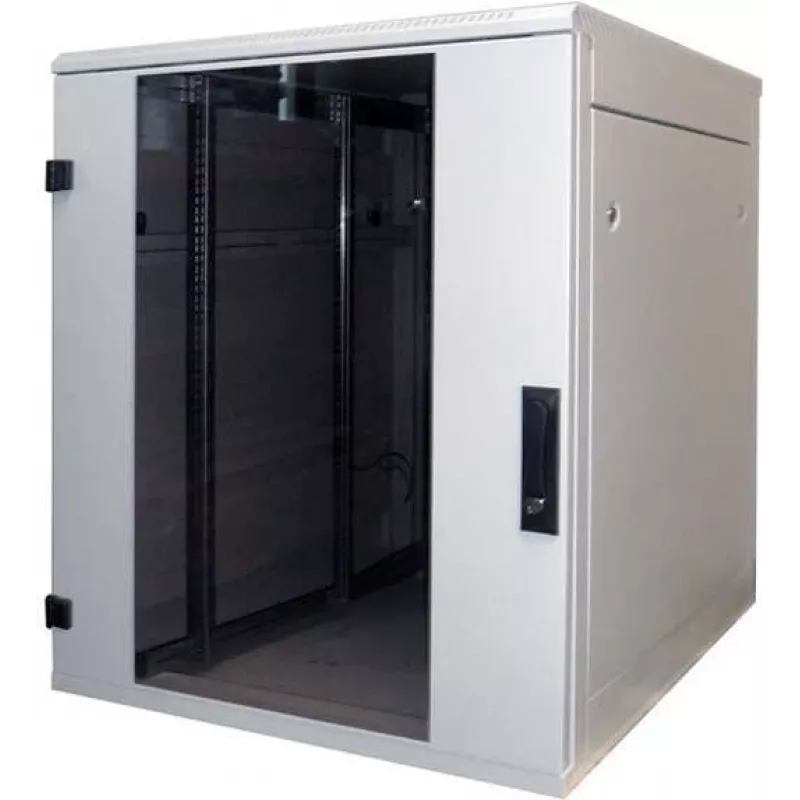

Brīvi stāvošs statīvs Triton Delta S 18U

Metināts, uz grīdas novietojams sadales skapis ar noņemamiem sānu un aizmugures paneļiem, IP20, kravnesība 800 kg N1 RMA brīvi stāvošo sadales kārbu sērijas jaunā paaudze izmanto inovatīvus elementus rāmja konstrukcijā, kas nodrošina lielāku kravnesību – 800 kg – visiem izmēriem, vienlaikus saglabājot konstrukcijas izturību. Konstrukcijas augstā stabilitāte RMA ir izturīga metināta konstrukcija. Augstā apstrādes kvalitāte un jaunākās tehnoloģijas nodrošina lielisku skapja izskatu. Divviru durvis ir aprīkotas ar iespraužamām eņģēm. Elastīga durvju atvēršana Eņģu sistēma ļauj durvis atvērt gandrīz par 180°. Durvis var viegli noņemt, un durvju eņģes var mainīt. Triton sviras rokturi Mēs ražojam paši savus grozāmos sviras rokturus brīvi stāvošajiem sadalītājiem. Nomainot plastmasas moduli (nav iekļauts piederumu komplektā), var izmantot arī puscilindra bloķēšanas cilindru (papildu piederums). Patents: PUV 2013-27443 Regulējamas vertikālās bloķēšanas sliedes Vertikālās 19" rastra sliedes ir bezgalīgi regulējamas skapja dziļumā. Tas atvieglo komponentu uzstādīšanu un kabeļu pārvaldību. Noņemami sānu un aizmugures paneļi RMA ir metināts rāmis un noņemami sānu paneļi. Tāpat kā aizmugures panelis, arī tie ir piestiprināti pie rāmja ar vienādām atslēgām kā standartā. Īpašas durvis ventilācijas agregātiem Šāda veida sadalītājam var pasūtīt īpašas cietas lokšņu metāla durvis RAx-CH-X0x-X3 ventilācijas agregātu uzstādīšanai. Plašāka informācija atrodama sadaļā "Aktīvā ventilācija". Izlamāmi paneļi Kabeļu ievadi sadalītāja aizmugures daļā ir aprīkoti ar izlamāmiem aizklājuma plāksnēm. Tos var noblīvēt pret putekļiem, izmantojot suku sloksni. Plastmasas rāmis aizsargā kabeļus no bojājumiem (abi ir iekļauti piederumu komplektā). Atvere ventilācijas agregātam Lielā atvere ar izlamāmu paneli ļauj Triton ventilatora paneli uzstādīt un noņemt no ārpuses bez skrūvēm. Riteņi, izlīdzinošās kājiņas, cokols Sadalītāju var uzstādīt uz izlīdzinošajām kājiņām (daļa no piederumu komplekta), pēc vajadzības izmantojot papildu aprīkojumu cokoliem, riteņiem vai lieljaudas riteņiem ar atbalsta rāmi. Aizmugures panelis Noņemamajiem sānu un aizmugures paneļiem ir tādas pašas vienādās atslēgas kā priekšējām durvīm kā standartā. Ventilācijas spraugas rāmī RMA sadalītājiem ir ventilācijas spraugas rāmī dzesēšanas gaisa padevei uzstādītajiem komponentiem. Dzesēšanu var atbalstīt, uzstādot ventilācijas agregātu. Zemējums Visas noņemamās daļas ir savstarpēji savienotas un iezemētas saskaņā ar attiecīgajām standarta prasībām. Flex rāmis (attiecas uz 800 mm platiem sadalītājiem) Sistēma ļauj uzstādīt regulējamas vertikālās montāžas sliedes ar 19", 21" un 23" atstarpi atkarībā no izmantotās tehnoloģijas. Centra vertikālo montāžas sliežu pāris Sadalītājiem ar dziļumu virs 800 mm mēs standartā piegādājam trešo vertikālo montāžas sliežu pāri, kas, pateicoties to atvērtajam profilam, netraucē dziļāku komponentu uzstādīšanu. Īsākus komponentus var piestiprināt pie centra vertikālēm, izmantojot dažāda veida balstus (papildu piederumi). Grozais rāmis 800 mm platie RMA un RZA sadalītāji var būt aprīkoti ar grozāmu rāmi ar kravnesību 150 kg. Maksimālais uzstādīšanas dziļums 19" piederumiem ir 330 mm. 19" uz grīdas novietojams sadalītājs ar IP20 aizsardzības pakāpi Sadalītājā ietilpst 4 (6 sadalītājiem, kas dziļāki par 800 mm) regulējamas vertikālās fiksējošās sliedes komponentu uzstādīšanai. Sadalītāja konstrukcija: metināta tērauda konstrukcija ar noņemamām sienām, vienviru vai divviru durvis no cieta lokšņu metāla, perforētas (80 % un 86 % gaisa caurlaidība) vai stikla durvju versijas ar 4 mm biezu drošības stiklu. Tās var montēt sadalītāja priekšpusē vai aizmugurē. Atsevišķu durvju maksimālā pieļaujamā slodze ir 20 kg. Minimālais uzklāšanas biezums ir 65 µm. Šie skapji ir paredzēti datu un telekomunikāciju sistēmu un to sadales sistēmu uzstādīšanai. Sadales rāmis un visas noņemamās daļas (sānu un aizmugures paneļi, durvis, ...) ir savienotas ar zemējuma kabeļiem, kuriem jābūt pareizi nostiprinātiem un pievienotiem visā skapja kalpošanas laikā. Sadales skapja pamatnē ir M8 skrūve kā galvenais zemējuma punkts. Augšpusē un apakšā atrodas kabeļu ievadi ar izlamāmiem vākiem. Ieteicamā maksimālā statiskā slodze sadalītājam ir 800 kg, izmantojot izlīdzinošās kājiņas vai cokolu. Materiāls: 4 mm rūdīts drošības stikls, dziļvilkta tērauda loksne, plastmasas daļas, montāžas materiāls.

• Ieteicamā maksimālā slodze: 800kg
• Muitas tarifa numurs: 8538100090
• Noņemami sānu paneļi: Jā
• Noņemams aizmugures panelis: Jā
• Krāsa: Pelēka (RAL7035)
• Demontējams: Nē
• Augstums (ārējais): 900mm
• Iepakojuma augstums: 0.900m
• Iepakojuma tilpums: 0.5400m³
• Priekšējās durvis: Stikla durvis ar kreiso eņģi
• Priekšējo durvju bloķēšana: Vienpunkta bloķēšana, drošības slēdzene
• Labais sānu panelis: Ciets lokšņu metāls, ar divām drošības slēdzenēm
• Kreisais sānu panelis: Ciets lokšņu metāls, ar divām drošības slēdzenēm
• Aizmugures panelis/durvis: Ciets lokšņu metāla aizmugures panelis, ar divām drošības slēdzenēm
• Aizmugures durvju bloķēšana: Drošības slēdzene aizmugures panelim
• Durvju platums: 497mm
• Ražotāja Nr.: RMA-18-A61-CAX-N1
• EAN svītrkods: 8595105192078
• Iepakojuma garums: 1.000m
• Ražotāja informācija: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Produkta piezīme: Skapja augstums norādīts bez piederumu komplektā iekļautajām izlīdzinošajām kājiņām. Ja šīs kājiņas ir uzmontētas, skapja uzstādīšanas izmērs palielinās par 24 līdz 35 mm.
• Maksimālais vertikālo sliežu attālums: 917mm
• Izcelsmes valsts: Čehija
• Piedāvājumā: Nē
• Stipri samazināts: Nē
• Svars: 62.850kg
• Iepakojuma platums: 0.600m
• Zīmols: Tritón
• Platums: 600mm
• Augstuma vienība: 18U
• Aizsardzības klase: IP20
• Durvju augstums: 814mm
• Dziļums: 1000mm

Lietošanas pamācība

Novietojiet brīvi stāvošo statīvu uz līdzenas virsmas un regulējiet izlīdzinošās kājiņas, līdz skapis ir stabils. Uzstādiet aprīkojumu uz 19" sliedēm, pārvietojot vertikālās sliedes uz priekšu un atpakaļ, lai pielāgotu dziļumu; 800 mm platiem skapjiem rāmi var arī iestatīt platumā, kur nepieciešams. Izvelciet kabeļus caur augšējiem, apakšējiem vai aizmugures ievadiem, noņemot atbilstošos izlamāmos aizklājuma paneļus un izmantojot suku sloksni, lai ierobežotu putekļu iekļūšanu. Uzstādiet ventilatora agregātus speciālajās augšējās vai pamatnes atverēs, ja nepieciešama aktīvā ventilācija, un pievienojiet skapja zemējumu ēkas zemējumam.

Ieteikumi

Optimālai veiktspējai vienmērīgi sadaliet aprīkojuma svaru, smagākās ierīces novietojiet zemāk statīvā un nodrošiniet pietiekamu gaisa plūsmu. Izmantojiet bloķējamos paneļus, lai ierobežotu piekļuvi, un uzturiet zemējuma savienojumu. Augsta blīvuma vai siltumu ražojošām instalācijām apsveriet ventilatoru vai citu aktīvās dzesēšanas iespēju uzstādīšanu paredzētajās ventilatora atverēs.
