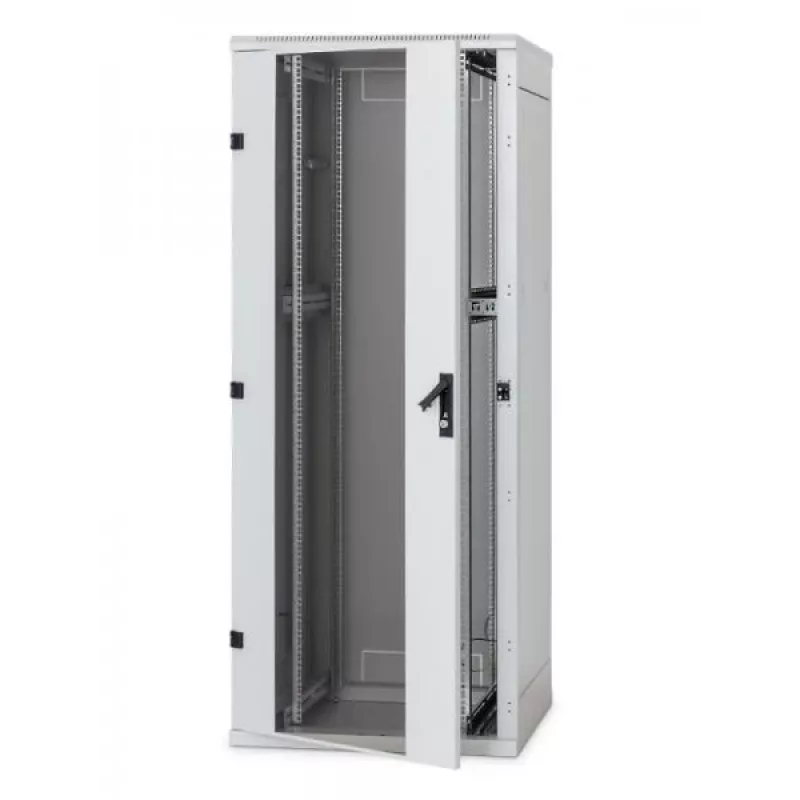

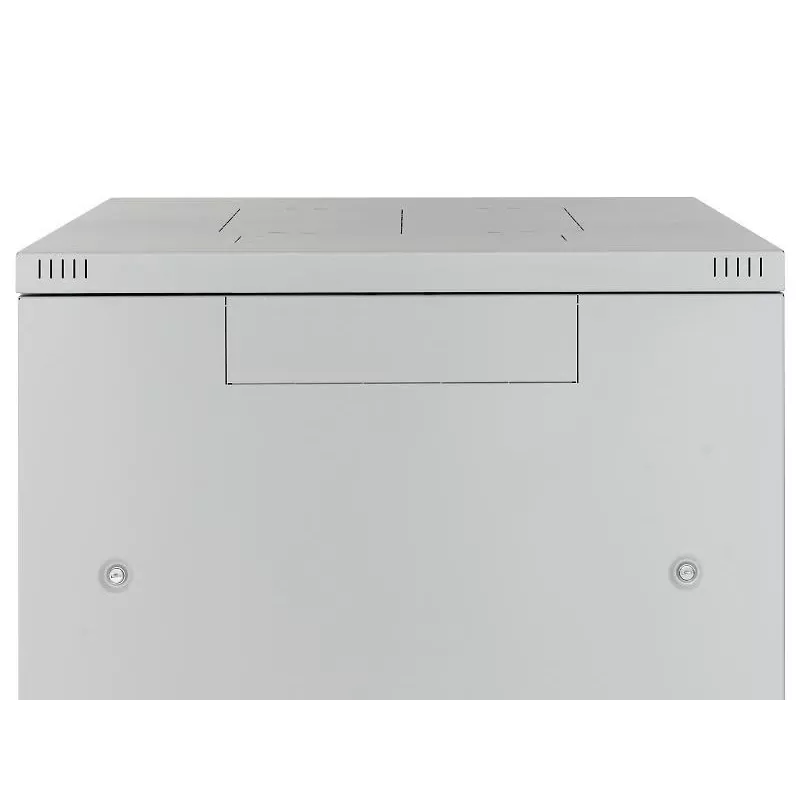

Brīvi stāvošs statīvs Triton RMA-22-A81-CAX-N1 22U 800kg Pelēks

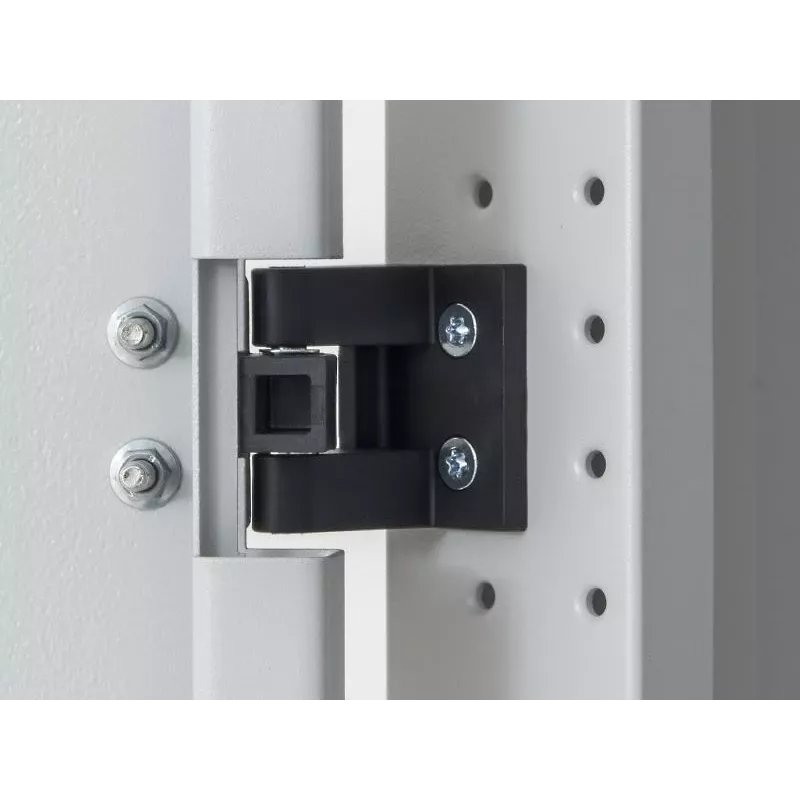

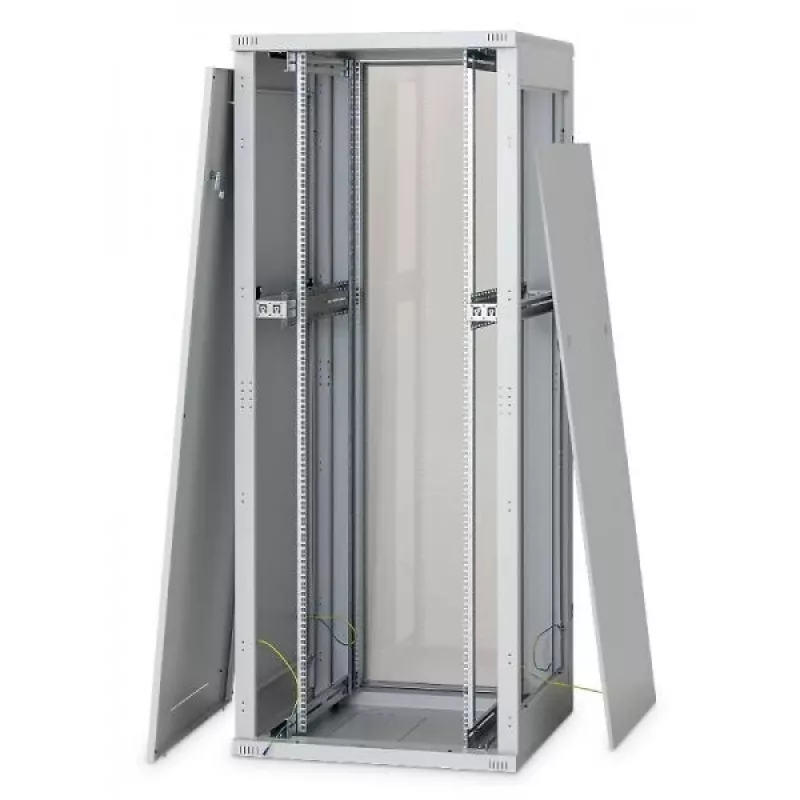

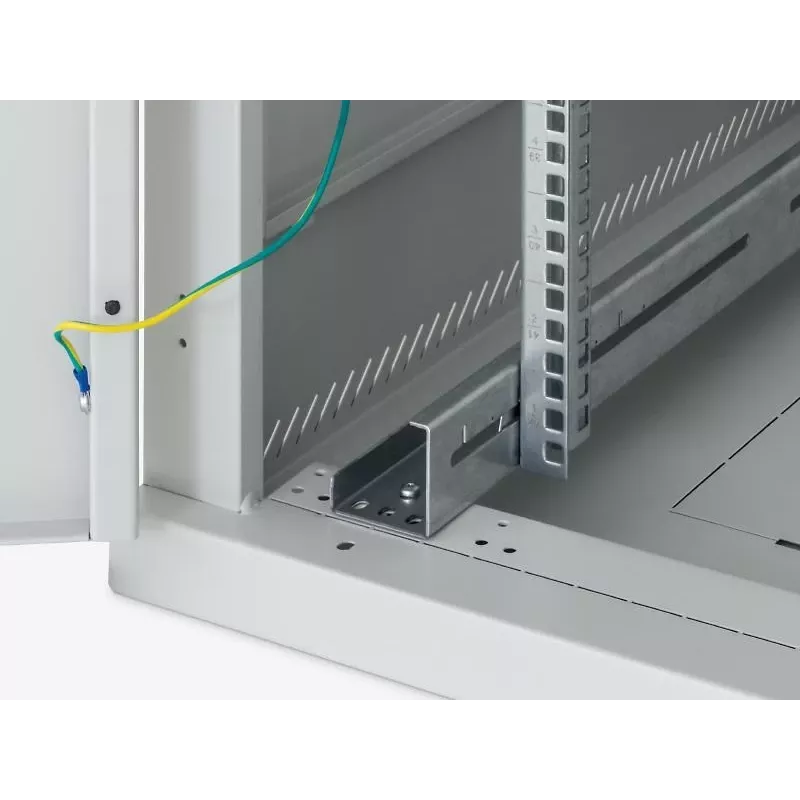

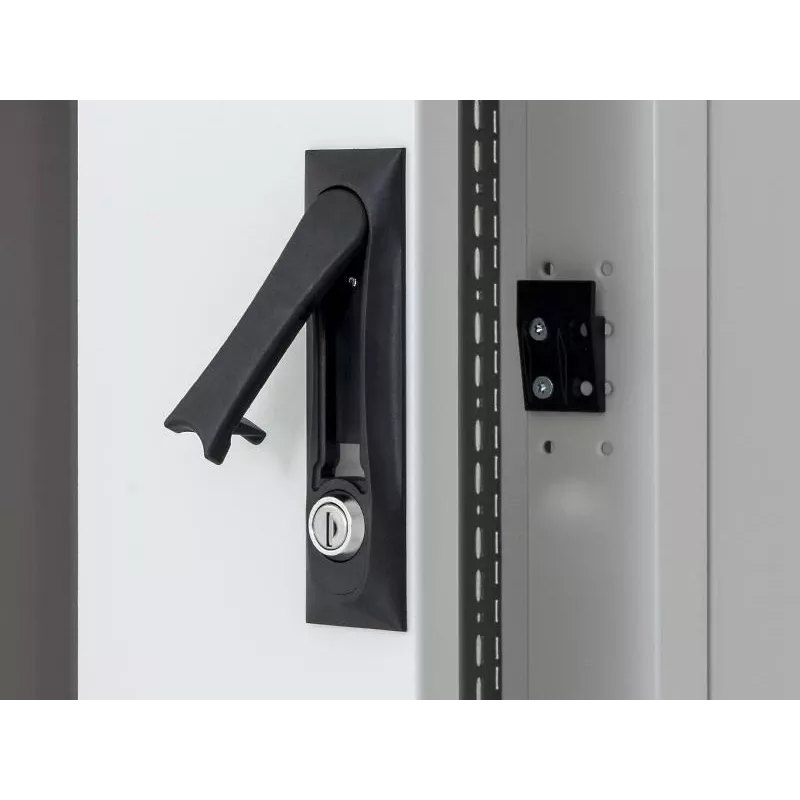

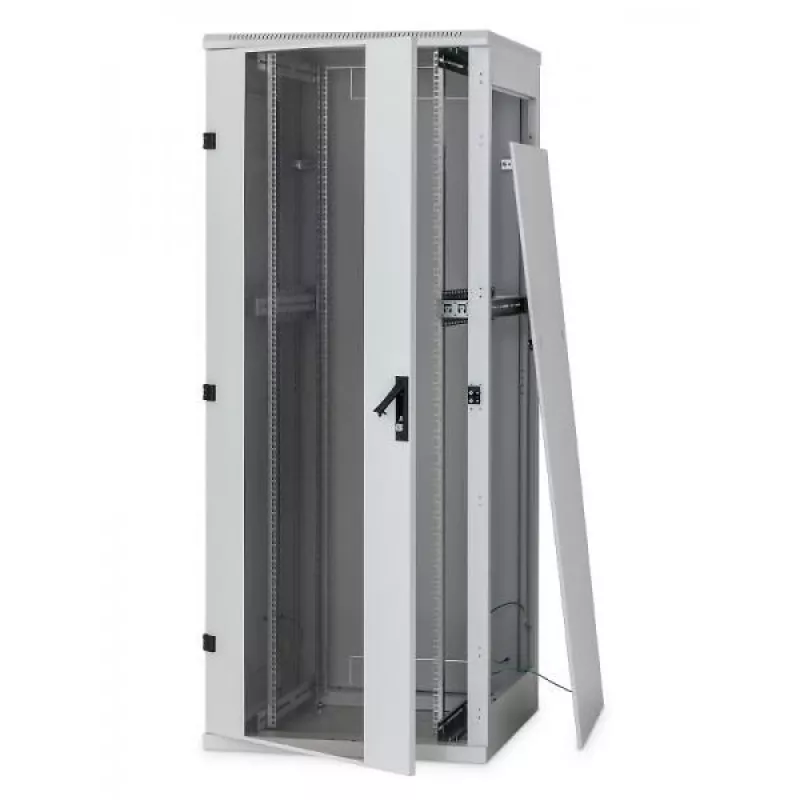

Metināts uz grīdas stāvošs sadales skapis ar noņemamiem sānu un aizmugurējiem paneļiem, IP20, kravnesība 800 kg Jaunā N1 RMA brīvi stāvošo sadales kārbu sērijas paaudze izmanto inovatīvus elementus rāmja konstrukcijā, kas nodrošina lielāku kravnesību – 800 kg visiem izmēriem, vienlaikus saglabājot konstrukcijas izturību. Augsta konstrukcijas stabilitāte RMA ir izturīga metināta konstrukcija. Augstā apstrādes kvalitāte un jaunākās tehnoloģijas nodrošina lielisku skapja izskatu. Dubultās durvis ir aprīkotas ar ievietojamām eņģēm. Elastīga durvju atvēršana Eņģu sistēma ļauj durvis atvērt gandrīz par 180°. Durvis var viegli noņemt un durvju eņģes nomainīt. Triton sviras rokturi Mēs paši izgatavojam grozāmus sviras rokturus brīvi stāvošajiem sadalītājiem. Nomainot plastmasas moduli (nav iekļauts piederumu komplektā), var izmantot arī puscilindrisku bloķēšanas cilindru (papildaprīkojums). Patents: PUV 2013-27443 Regulējamas vertikālās bloķēšanas sliedes Vertikālās 19" montāžas sliedes ir bezpakāpju regulējamas korpusa dziļumā. Tas atvieglo komponentu uzstādīšanu un kabeļu pārvaldību. Noņemami sānu un aizmugurējie paneļi RMA ir metināts rāmis un noņemami sānu paneļi. Tāpat kā aizmugurējais panelis, tie standartā ir piestiprināti pie rāmja ar vienādām atslēgām. Īpašas durvis ventilācijas iekārtām Šim sadalītāja tipam var pasūtīt īpašas cietas lokšņu metāla durvis RAx-CH-X0x-X3 ventilācijas iekārtu uzstādīšanai. Vairāk informācijas var atrast sadaļā Aktīvā ventilācija. Izlaužamie paneļi Kabeļu ievadi sadalītāja aizmugurējā daļā ir aprīkoti ar izlaužamiem aizklājošiem paneļiem. Tos var noblīvēt pret putekļiem, izmantojot suku sloksni. Plastmasas rāmis aizsargā kabeļus no bojājumiem (abi ir iekļauti piederumu komplektā). Atvere ventilācijas iekārtai Lielā atvere ar izlaužamu paneli ļauj Triton ventilatora paneli uzstādīt un noņemt no ārpuses bez skrūvēm. Riteņi, izlīdzinošās pēdas, cokols Sadalītāju var uzstādīt uz izlīdzinošajām pēdām (daļa no piederumu komplekta), izmantojot papildaprīkojumu cokoliem, riteņiem vai lieljaudas riteņiem ar atbalsta rāmi, ja nepieciešams. Aizmugurējais panelis Noņemamajiem sānu un aizmugurējiem paneļiem standartā ir tādas pašas vienādās atslēgas kā priekšējām durvīm. Ventilācijas atveres rāmī RMA sadalītājiem ir ventilācijas atveres rāmī dzesēšanas gaisa padevei uzstādītajām komponentēm. Dzesēšanu var atbalstīt, uzstādot ventilācijas iekārtu. Iezemējums Visas noņemamās daļas ir savstarpēji savienotas un iezemētas saskaņā ar attiecīgajām standartu prasībām. Elastīgs rāmis (attiecas uz 800 mm platiem sadalītājiem) Sistēma ļauj uzstādīt regulējamas vertikālās montāžas sliedes ar 19", 21" un 23" atstarpi, atkarībā no izmantotās tehnoloģijas. Centrālais vertikālo montāžas sliežu pāris Sadales skapjiem, kuru dziļums pārsniedz 800 mm, mēs standartā piegādājam trešo vertikālo montāžas sliežu pāri, kas, pateicoties to atvērtajam profilam, netraucē dziļāku komponentu uzstādīšanu. Īsākas komponentes var piestiprināt pie centrālajām vertikālēm, izmantojot dažāda veida balstus (papildaprīkojums). Grozāms rāmis 800 mm platie RMA un RZA sadalītāji var tikt aprīkoti ar grozāmu rāmi ar kravnesību 150 kg. Maksimālais uzstādīšanas dziļums 19" piederumiem ir 330 mm. 19" uz grīdas stāvošs sadalītājs ar IP20 aizsardzības pakāpi Sadalītājs ietver 4 (6 sadalītājiem, kas dziļāki par 800 mm) regulējamas vertikālās fiksējošās sliedes komponentu uzstādīšanai. Sadalītāja konstrukcija: metināta tērauda konstrukcija ar noņemamām sienām, vienvērtņu vai divvērtņu durvis no cieta lokšņu metāla, perforētas (80% un 86% gaisa caurlaidība) vai stikla durvju versijas ar 4 mm biezu drošības stiklu. Tās var montēt sadalītāja priekšpusē vai aizmugurē. Atsevišķu durvju maksimālā pieļaujamā kravnesība ir 20 kg. Minimālais uzklāšanas biezums ir 65 µm. Šie skapji ir paredzēti datu un telekomunikāciju sistēmu un to sadales sistēmu uzstādīšanai. Sadales rāmis un visas noņemamās daļas (sānu un aizmugurējie paneļi, durvis, ...) ir savienotas ar iezemējuma kabeļiem, kuriem jābūt pareizi nostiprinātiem un pieslēgtiem visā korpusa kalpošanas laikā. Sadales skapja pamatnē ir M8 skrūve kā galvenais iezemējuma punkts. Kabeļu ievadi ar izlaužamiem pārsegiem atrodas augšpusē un apakšpusē. Ieteicamā maksimālā sadalītāja statiskā slodze ir 800 kg, izmantojot izlīdzinošās pēdas vai cokolu. Materiāls: 4 mm rūdīts drošības stikls, dziļvilkta tērauda loksne, plastmasas detaļas, montāžas materiāls.

• Augstuma vienība: 22U
• Durvju augstums: 994mm
• Ieteicamā maksimālā slodze: 800kg
• Muitas tarifa numurs: 8538100090
• Noņemami sānu paneļi: Jā
• Noņemams aizmugurējais panelis: Jā
• Krāsa: Pelēks (RAL7035)
• Demontējams: Nē
• Augstums (ārējais): 1080mm
• Iepakojuma augstums: 1.080m
• Iepakojuma tilpums: 0.8640m³
• Priekšējās durvis: Stikla durvis ar kreiso eņģi
• Priekšējo durvju bloķēšana: Vienpunkta bloķēšana, drošības slēdzene
• Labais sānu panelis: Ciets lokšņu metāls, ar divām drošības slēdzenēm
• Kreisais sānu panelis: Ciets lokšņu metāls, ar divām drošības slēdzenēm
• Aizmugurējais panelis/durvis: Ciets lokšņu metāla aizmugurējais panelis, ar divām drošības slēdzenēm
• Aizmugurējo durvju bloķēšana: Drošības slēdzene aizmugurējam panelim
• Durvju platums: 697mm
• Ražotāja Nr.: RMA-22-A81-CAX-N1
• EAN svītrkods: 8595105191040
• Iepakojuma garums: 1.000m
• Svars: 90.230kg
• Ražotāja informācija: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Produkta piezīme: Skapja augstums norādīts bez izlīdzinošajām pēdām, kas piegādātas piederumu komplektā. Ja šīs pēdas ir uzmontētas, skapja uzstādīšanas izmērs palielinās par 24 līdz 35 mm.
• Maksimālais vertikālo sliežu attālums: 884mm
• Izcelsmes valsts: Čehijas Republika
• Piedāvājumā: Nē
• Stipri samazināts: Nē
• Iepakojuma platums: 0.800m
• Zīmols: Tritón
• Aizsardzības klase: IP20
• Platums: 800mm
• Dziļums: 1000mm

Kā lietot

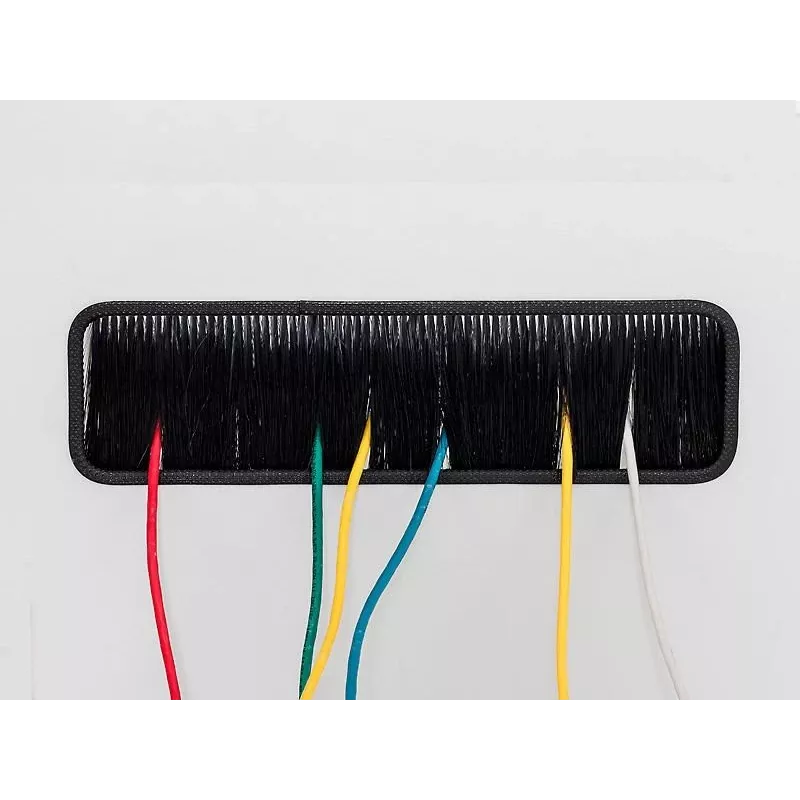

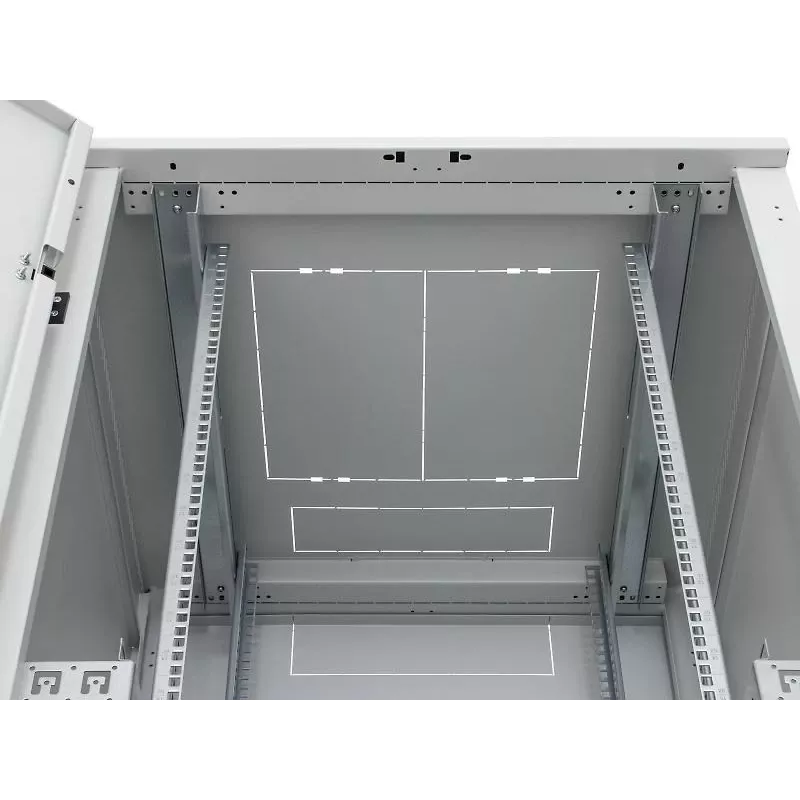

Novietojiet skapi uz tā izlīdzinošajām pēdām vai uz izvēles riteņiem vai pamatnes. Noregulējiet vertikālās 19" sliedes vēlamajā dziļumā un uzstādiet aprīkojumu, izmantojot standarta 19" stiprinājumus. Izvadiet kabeļus caur izlaužamiem aizklājošiem paneļiem pamatnē, griestos vai aizmugurējā vākā; nostipriniet un noblīvējiet kabeļu atveres ar piegādātajām suku sloksnēm vai aizsargmalu, lai ierobežotu putekļu iekļuvi. Ja nepieciešama aktīva dzesēšana, pasūtiet saderīgās ventilatora iekārtas durvis un uzstādiet Triton ventilatora iekārtas no ārpuses caur lielo izlaužamo atveri. Aizslēdziet noņemamos sānu paneļus un aizmugurējo vāku, izmantojot standarta atslēgu, kas atbilst durvju slēdzenei.

Ieteikumi

Skapis ir paredzēts iekštelpu, IT un telekomunikāciju lietojumiem; ievērojiet 800 kg slodzes ierobežojumu un vienmērīgi sadaliet svaru. Smagām slodzēm (>500 kg) uzstādiet horizontālo kabeļu pārvaldību karkasā, lai pastiprinātu rāmi. Instalācijām, kas dziļākas par 800 mm, izmantojiet piegādāto centrālo vertikālo sliedi un, ja nepieciešams, izvēles kronšteinus īsākām ierīcēm.
