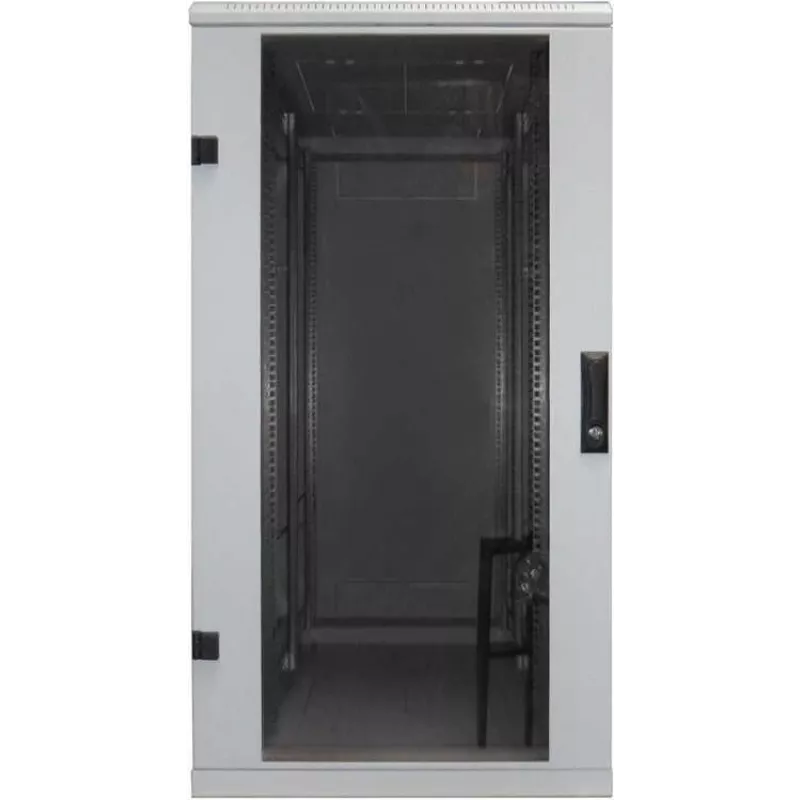

Brīvi stāvošs statīvs Triton RMA-27-A68-CAX-N1 27U 800 kg pelēks

Metināts uz grīdas stāvošs sadales skapis ar noņemamiem sānu un aizmugures paneļiem, IP20, kravnesība 800 kg Jaunās paaudzes N1 RMA brīvi stāvošo sadales kārbu sērija izmanto inovatīvus elementus rāmja konstrukcijā, kas nodrošina lielāku kravnesību – 800 kg visiem izmēriem, vienlaikus saglabājot konstrukcijas izturību. Augsta konstrukcijas stabilitāte RMA ir izturīga metināta konstrukcija. Augstā apstrādes kvalitāte un jaunākās tehnoloģijas nodrošina lielisku skapja izskatu. Divviru durvis ir aprīkotas ar spraudņa tipa eņģēm. Elastīga durvju atvēršana Eņģu sistēma ļauj durvis atvērt gandrīz par 180°. Durvis var viegli noņemt un durvju eņģes var mainīt. Triton sviras rokturi Mēs paši ražojam pagriežamus sviras rokturus brīvi stāvošiem sadalītājiem. Nomainot plastmasas moduli (nav iekļauts piederumu komplektā), var izmantot arī puscilindra bloķēšanas cilindru (papildpiederums). Patents: PUV 2013-27443 Regulējamas vertikālās fiksācijas sliedes Vertikālās 19" montāžas sliedes ir bezgalīgi regulējamas skapja dziļumā. Tas atvieglo komponentu uzstādīšanu un kabeļu pārvaldību. Noņemami sānu un aizmugures paneļi RMA ir metināts rāmis un noņemami sānu paneļi. Tāpat kā aizmugures panelis, tie standartā ir piestiprināti pie rāmja ar vienādas atslēgas slēdzenēm. Īpašas durvis ventilācijas blokiem Šim sadalītāja tipam var pasūtīt īpašas pilnmetāla durvis ventilācijas bloku RAx-CH-X0x-X3 uzstādīšanai. Plašāka informācija atrodama sadaļā Aktīvā ventilācija. Izlaužamie paneļi Kabeļu ievadi sadalītāja aizmugurējā daļā ir aprīkoti ar izlaužamiem aizklājošiem vāciņiem. Tos var noblīvēt pret putekļiem, izmantojot birstes sloksni. Plastmasas rāmis aizsargā kabeļus no bojājumiem (abi ir iekļauti piederumu komplektā). Atvere ventilācijas blokam Lielā atvere ar izlaužamo paneli ļauj Triton ventilatora paneli uzstādīt un noņemt no ārpuses bez skrūvju nepieciešamības. Ritentiņi, izlīdzinošās kājiņas, cokols Sadalītāju var uzstādīt uz izlīdzinošām kājiņām (daļa no piederumu komplekta), izmantojot papildaprīkojumu cokoliem, ritentiņiem vai lieljaudas ritentiņiem ar atbalsta rāmi, ja nepieciešams. Aizmugures panelis Noņemamiem sānu un aizmugures paneļiem standartā ir tādas pašas vienādas atslēgas slēdzenes kā priekšējām durvīm. Ventilācijas spraugas rāmī RMA sadalītājiem rāmī ir ventilācijas spraugas dzesēšanas gaisa pievadei uzstādītajiem komponentiem. Dzesēšanu var atbalstīt, uzstādot ventilācijas bloku. Zemējums Visas noņemamās daļas ir savstarpēji savienotas un iezemētas atbilstoši attiecīgo standartu prasībām. Flex rāmis (attiecas uz 800 mm platiem sadalītājiem) Sistēma ļauj uzstādīt regulējamas vertikālās montāžas sliedes ar 19", 21" un 23" atstarpi atkarībā no izmantotās tehnoloģijas. Centra vertikālo montāžas sliežu pāris Sadales skapjiem, kuru dziļums pārsniedz 800 mm, mēs standartā piegādājam trešo vertikālo montāžas sliežu pāri, kas netraucē dziļāku komponentu uzstādīšanai, pateicoties to atvērtajam profilam. Īsākus komponentus var piestiprināt pie centra vertikālēm, izmantojot dažāda veida balstus (papildpiederumi). Pagriežamais rāmis 800 mm platie RMA un RZA sadalītāji var tikt aprīkoti ar pagriežamo rāmi ar kravnesību 150 kg. Maksimālais uzstādīšanas dziļums 19" piederumiem ir 330 mm. 19" uz grīdas stāvošs sadalītājs ar IP20 aizsardzības pakāpi Sadalītājā ietilpst 4 (6 sadalītājiem, kuru dziļums pārsniedz 800 mm) regulējamas vertikālās fiksācijas sliedes komponentu uzstādīšanai. Sadalītāja konstrukcija: metināta tērauda konstrukcija ar noņemamām sienām, vienviru vai divviru durvis no pilnmetāla, perforētas (80 % un 86 % gaisa caurlaidība) vai stikla durvju versijas ar 4 mm biezu drošības stiklu. Tās var montēt sadalītāja priekšpusē vai aizmugurē. Atsevišķu durvju maksimālā pieļaujamā kravnesība ir 20 kg. Minimālais pārklājuma biezums ir 65 µm. Šie skapji ir paredzēti datu un telekomunikāciju sistēmu un to sadales sistēmu uzstādīšanai. Sadales rāmis un visas noņemamās daļas (sānu un aizmugures paneļi, durvis, ...) ir savienotas ar zemējuma kabeļiem, kuriem jābūt pienācīgi nostiprinātiem un pievienotiem visā skapja ekspluatācijas laikā. Skapja pamatnē ir M8 skrūve kā galvenais zemējuma punkts. Kabeļu ievadi ar izlaužamiem vākiem atrodas augšpusē un apakšā. Ieteicamā maksimālā statiskā slodze sadalītājam ir 800 kg, ja izmanto izlīdzinošās kājiņas vai cokolu. Materiāls: 4 mm rūdīts drošības stikls, dziļvelmēta tērauda loksne, plastmasas detaļas, montāžas materiāls.

• Augstuma vienība: 27U
• Durvju augstums: 1214mm
• Ieteicamā maksimālā slodze: 800kg
• Muitas tarifa numurs: 8538100090
• Noņemami sānu paneļi: Jā
• Noņemams aizmugures panelis: Jā
• Krāsa: Pelēks (RAL7035)
• Demontējams: Nē
• Augstums (ārējais): 1300mm
• Iepakojuma augstums: 1.300m
• Iepakojuma tilpums: 0.6240m³
• Priekšējās durvis: Stikla durvis ar kreiso eņģi
• Priekšējo durvju bloķēšana: Vienpunkta bloķēšana, drošības slēdzene
• Labais sānu panelis: Pilnmetāla, ar divām drošības slēdzenēm
• Kreisais sānu panelis: Pilnmetāla, ar divām drošības slēdzenēm
• Aizmugures panelis/durvis: Pilnmetāla aizmugures panelis, ar divām drošības slēdzenēm
• Aizmugures durvju bloķēšana: Drošības slēdzene aizmugures panelim
• Durvju platums: 497mm
• Ražotāja Nr.: RMA-27-A68-CAX-N1
• EAN Svītrkods: 8595105190944
• Iepakojuma garums: 0.800m
• Ražotāja informācija: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Produkta piezīme: Skapja augstums norādīts bez piederumu komplektā iekļautajām izlīdzinošām kājiņām. Ja šīs kājiņas ir uzmontētas, skapja uzstādīšanas izmērs palielinās par 24 līdz 35 mm.
• Maksimālais vertikālo sliežu attālums: 717mm
• Izcelsmes valsts: Čehijas Republika
• Piedāvājumā: Nē
• Stipri samazināts: Nē
• Svars: 68.200kg
• Iepakojuma platums: 0.600m
• Zīmols: Tritón
• Platums: 600mm
• Aizsardzības klase: IP20
• Dziļums: 800mm

Kā lietot

Novietojiet skapi uz iekļautajām izlīdzinošām kājiņām vai uzstādiet papildu ritentiņus vai cokolu atbilstoši uzstādīšanas vietai. Noregulējiet vertikālās 19” sliedes vajadzīgajā dziļumā jūsu aprīkojumam un montējiet ierīces, izmantojot atbilstošas plauktu skrūves un piederumus. Izvadiet kabeļus caur izlaužamajiem aizklājošiem paneļiem pamatnē, griestos vai aizmugures vākā; izmantojiet piegādātās birstes sloksnes vai aizsargājošās malu apmales, lai samazinātu putekļu iekļūšanu. Ja nepieciešama aktīva dzesēšana, pasūtiet saderīgas ventilatora durvis un Triton ventilatora blokus un uzstādiet tos norādītajā atverē.

Ieteikumi

Smagām kravām vai instalācijām, kas pārsniedz 500 kg, uzstādiet horizontālo kabeļu pārvaldības sistēmu karkasā, lai pastiprinātu konstrukciju. Skapjiem, kuru dziļums pārsniedz 800 mm, izmantojiet piegādātās centra vertikālās sliedes un atbilstošus kronšteinus īsāku ierīču montāžai. Nodrošiniet noņemamo daļu savienošanu atbilstoši vietējiem standartiem un apsveriet ventilatora blokus uzlabotai gaisa plūsmai blīvās iekārtu konfigurācijās.
