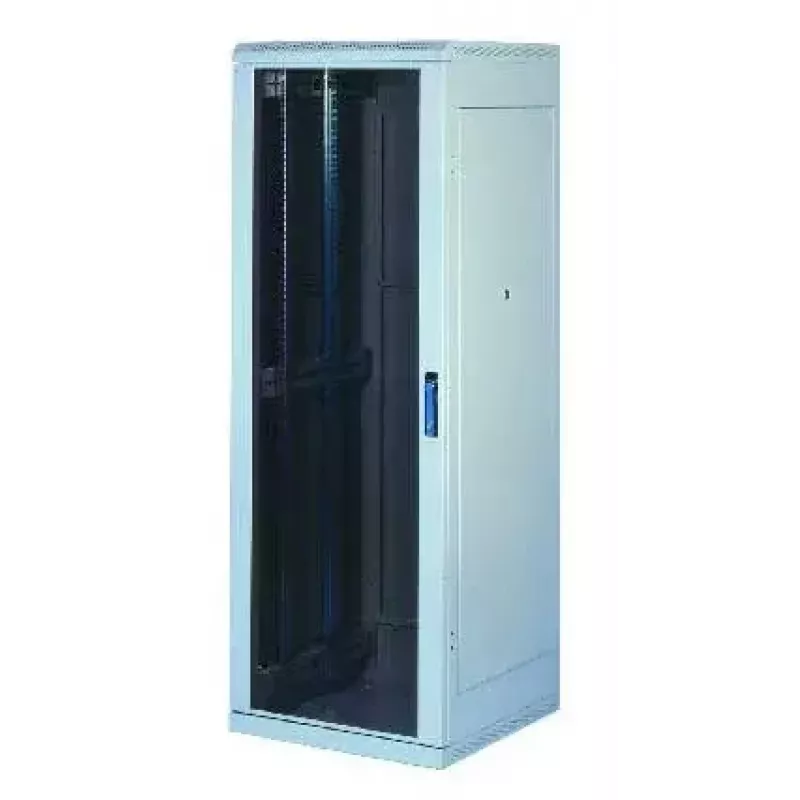

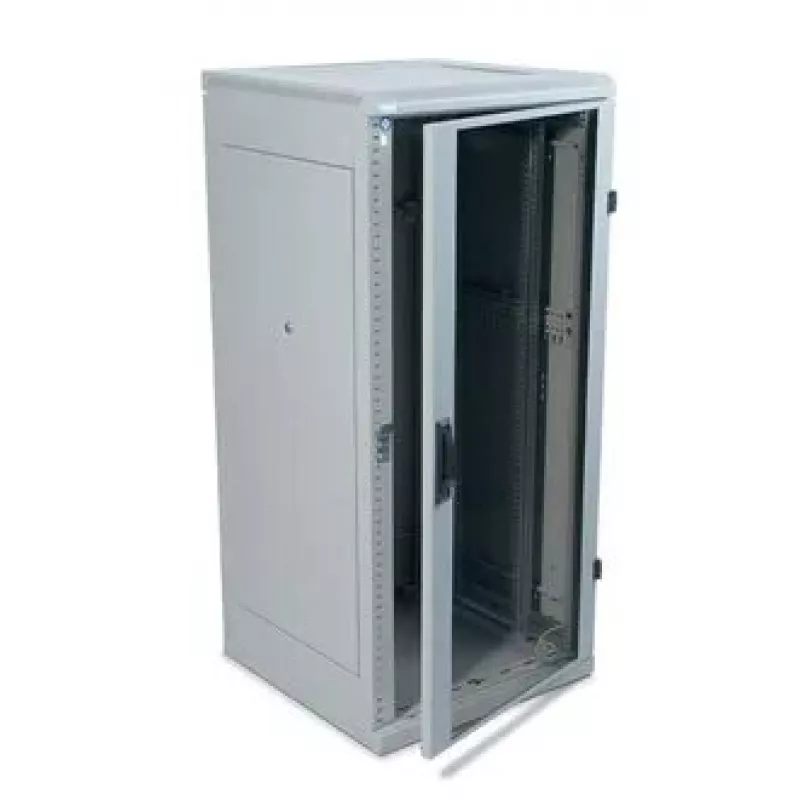

Brīvi stāvošs statnis Triton DeltaS RMA-22-A88-CAX-A1 22U pelēks

Metinātais grīdas sadales skapis ar noņemamiem sānu un aizmugures paneļiem, IP20, kravnesība 800 kg Jaunās paaudzes N1 RMA brīvi stāvošo sadales kārbu sērija izmanto inovatīvus elementus rāmja konstrukcijā, kas nodrošina augstāku kravnesību – 800 kg – visiem izmēriem, saglabājot konstrukcijas izturību. Augsta konstrukcijas stabilitāte RMA ir izturīga metināta konstrukcija. Augstā apstrādes kvalitāte un jaunākās tehnoloģijas nodrošina lielisku skapja izskatu. Divviru durvis ir aprīkotas ar ieliekamām eņģēm. Elastīga durvju atvēršana Eņģu sistēma ļauj durvis atvērt gandrīz par 180°. Durvis var viegli noņemt un durvju eņģes nomainīt. Triton sviras rokturi Mēs ražojam savus grozāmos sviras rokturus brīvi stāvošajiem sadalītājiem. Nomainot plastmasas moduli (nav iekļauts piederumu komplektā), var izmantot arī puscilindrisku bloķēšanas cilindru (papildpiederums). Patents: PUV 2013-27443 Regulējamas vertikālās bloķēšanas sliedes Vertikālās 19" montāžas sliedes ir bezpakāpju regulējamas skapja dziļumā. Tas atvieglo komponentu uzstādīšanu un kabeļu pārvaldību. Noņemami sānu un aizmugures paneļi RMA ir metināts rāmis un noņemami sānu paneļi. Tāpat kā aizmugures panelis, tie standarta komplektācijā ir piestiprināti pie rāmja ar vienādas atslēgas slēdzenēm. Īpašas durvis ventilācijas blokiem Šim sadalītāja tipam var pasūtīt īpašas cietas metāla loksnes durvis RAx-CH-X0x-X3 ventilācijas bloku uzstādīšanai. Plašāka informācija atrodama sadaļā Aktīvā ventilācija. Izlaužamie paneļi Kabeļu ievadi sadalītāja aizmugurējā daļā ir aprīkoti ar izlaužamiem aizbāžņiem. Tos var noblīvēt pret putekļiem, izmantojot birstes sloksni. Plastmasas rāmis aizsargā kabeļus no bojājumiem (abi ir iekļauti piederumu komplektā). Atvere ventilācijas blokam Lielā atvere ar izlaužamo paneli ļauj Triton ventilatora paneli uzstādīt un noņemt no ārpuses bez skrūvēm. Riteņi, izlīdzinošās kājas, cokols Sadalītāju var uzstādīt uz izlīdzinošajām kājām (daļa no piederumu komplekta), izmantojot papildaprīkojumu cokoliem, riteņiem vai lieljaudas riteņiem ar atbalsta rāmi, ja nepieciešams. Aizmugures panelis Noņemamajiem sānu un aizmugures paneļiem standarta komplektācijā ir tādas pašas vienādas atslēgas slēdzenes kā priekšējām durvīm. Ventilācijas spraugas rāmī RMA sadalītājiem ir ventilācijas spraugas rāmī dzesēšanas gaisa padevei uzstādītajiem komponentiem. Dzesēšanu var atbalstīt, uzstādot ventilācijas bloku. Zemējums Visas noņemamās daļas ir savstarpēji savienotas un iezemētas atbilstoši attiecīgajām standarta prasībām. Flex rāmis (attiecas uz 800 mm platiem sadalītājiem) Sistēma ļauj uzstādīt regulējamas vertikālās montāžas sliedes ar 19", 21" un 23" atstarpi atkarībā no izmantotās tehnoloģijas. Centrālais vertikālo montāžas sliežu pāris Sadales skapjiem, kuru dziļums pārsniedz 800 mm, mēs standarta komplektācijā piegādājam trešo vertikālo montāžas sliežu pāri, kas netraucē dziļāku komponentu uzstādīšanai, pateicoties to atvērtajam profilam. Īsākus komponentus var piestiprināt pie centrālajām vertikālēm, izmantojot dažādu veidu balstus (papildpiederumi). Grozāmais rāmis 800 mm platie RMA un RZA sadalītāji var tikt aprīkoti ar grozāmo rāmi ar kravnesību 150 kg. Maksimālais uzstādīšanas dziļums 19" piederumiem ir 330 mm. 19" grīdas sadalītājs ar IP20 aizsardzības pakāpi Sadalītājs ietver 4 (6 sadalītājiem, kas dziļāki par 800 mm) regulējamas vertikālās fiksējošās sliedes komponentu uzstādīšanai. Sadalītāja konstrukcija: metināta tērauda konstrukcija ar noņemamām sienām, vienviru vai divviru durvis no cietas metāla loksnes, perforētas (80 % un 86 % gaisa caurlaidība) vai stikla durvju versijas ar 4 mm biezu drošības stiklu. Tās var montēt sadalītāja priekšpusē vai aizmugurē. Atsevišķu durvju maksimālā pieļaujamā kravnesība ir 20 kg. Minimālais pārklājuma biezums ir 65 µm. Šie skapji ir paredzēti datu un telekomunikāciju sistēmu un to sadales sistēmu uzstādīšanai. Sadales rāmis un visas noņemamās daļas (sānu un aizmugures paneļi, durvis, ...) ir savienotas ar zemējuma kabeļiem, kuriem jābūt pareizi nostiprinātiem un pieslēgtiem visu korpusa kalpošanas laiku. Sadales skapja pamatnē ir M8 skrūve kā galvenais zemējuma punkts. Kabeļu ievadi ar izlaužamiem vākiem atrodas augšpusē un apakšpusē. Ieteicamā maksimālā sadalītāja statiskā slodze ir 800 kg, izmantojot izlīdzinošās kājas vai cokolu. Materiāls: 4 mm rūdīts drošības stikls, dziļvilkta tērauda loksne, plastmasas daļas, montāžas materiāls.

• Augstuma vienība: 22U
• Durvju augstums: 994mm
• Ieteicamā maksimālā slodze: 800kg
• Muitas tarifa numurs: 8538100090
• Noņemami sānu paneļi: Jā
• Noņemams aizmugures panelis: Jā
• Krāsa: Pelēks (RAL7035)
• Demontējams: Nē
• Augstums (ārējais): 1080mm
• Iepakojuma augstums: 1.080m
• Priekšējās durvis: Stikla durvis ar kreiso eņģi
• Priekšējo durvju bloķēšana: Viena punkta bloķēšana, drošības slēdzene
• Labais sānu panelis: Cieta metāla loksne, ar divām drošības slēdzenēm
• Kreisais sānu panelis: Cieta metāla loksne, ar divām drošības slēdzenēm
• Aizmugures panelis/durvis: Cietas metāla loksnes aizmugures panelis, ar divām drošības slēdzenēm
• Aizmugures durvju bloķēšana: Drošības slēdzene aizmugures panelim
• Durvju platums: 697mm
• Ražotāja Nr.: RMA-22-A88-CAX-N1
• EAN svītrkods: 8595105190531
• Iepakojuma garums: 0.800m
• Iepakojuma tilpums: 0.6910m³
• Ražotāja informācija: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Produkta piezīme: Skapja augstums norādīts bez piederumu komplektā iekļautajām izlīdzinošajām kājām. Ja šīs kājas ir uzmontētas, skapja uzstādīšanas izmērs palielinās par 24 līdz 35 mm.
• Maksimālais vertikālo sliežu attālums: 684mm
• Izcelsmes valsts: Čehija
• Im Angebot: Nē
• Stark reduziert: Nē
• Svars: 77.670kg
• Iepakojuma platums: 0.800m
• Zīmols: Tritón
• Aizsardzības klase: IP20
• Platums: 800mm
• Dziļums: 800mm

Kā lietot

Novietojiet brīvi stāvošo statni uz līdzenas virsmas un noregulējiet izlīdzinošās kājas, lai stabilizētu skapi. Uzstādiet aprīkojumu uz piegādātajām vai standarta 19" sliedēm, regulējot vertikālās sliedes uz priekšu un atpakaļ (un platumā 800 mm versijās), lai pielāgotos ierīču dziļumam. Izmantojiet veramās priekšējās durvis un noņemamos sānu un aizmugures paneļus piekļuvei uzstādīšanas un apkopes laikā. Izvadiet kabeļus caur augšējiem, apakšējiem vai aizmugures izlaužamajiem paneļiem, izmantojot birstes sloksni, lai ierobežotu putekļu iekļūšanu, un uzstādiet ventilatora blokus paredzētajās atverēs, ja nepieciešama aktīva ventilācija. Uzstādīšanas laikā pievienojiet zemējuma sistēmu.

Ieteikumi

Lai nodrošinātu drošu darbību un ilgmūžību, vienmērīgi sadaliet svaru pa statni, ievērojiet ražotāja griezes momenta un stiprinājuma specifikācijas Tap-tite skrūvēm, kā arī nodrošiniet pareizu zemējumu un ventilāciju. Izmantojiet piemērotus kabeļu pārvaldības piederumus, lai uzturētu gaisa plūsmu un izvairītos no ventilatora atveru aizsegšanas.
