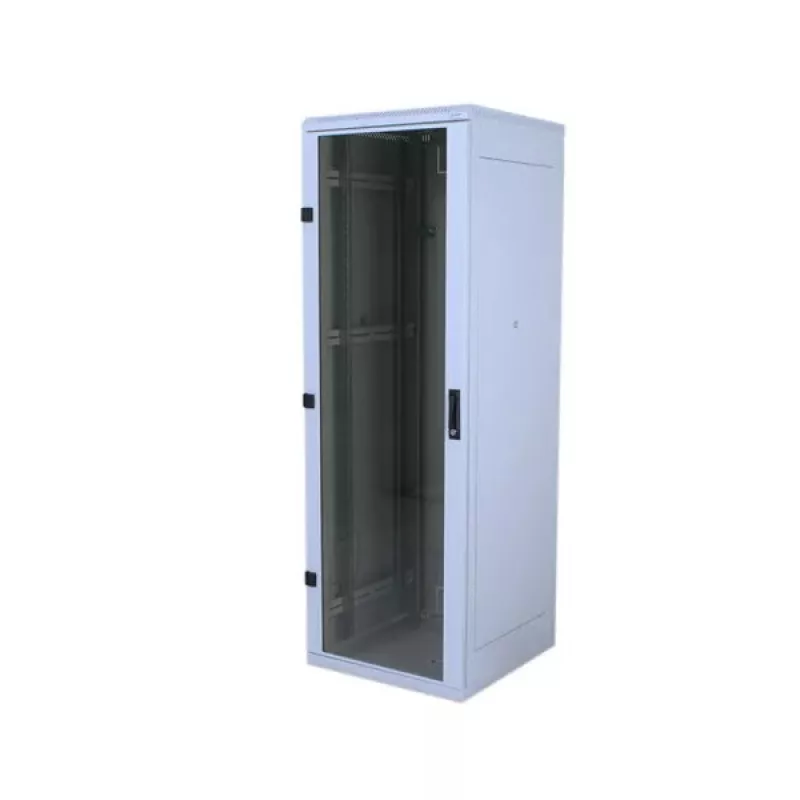

Brīvi stāvošs statnis Triton RMA-42-A66-CAX-A1

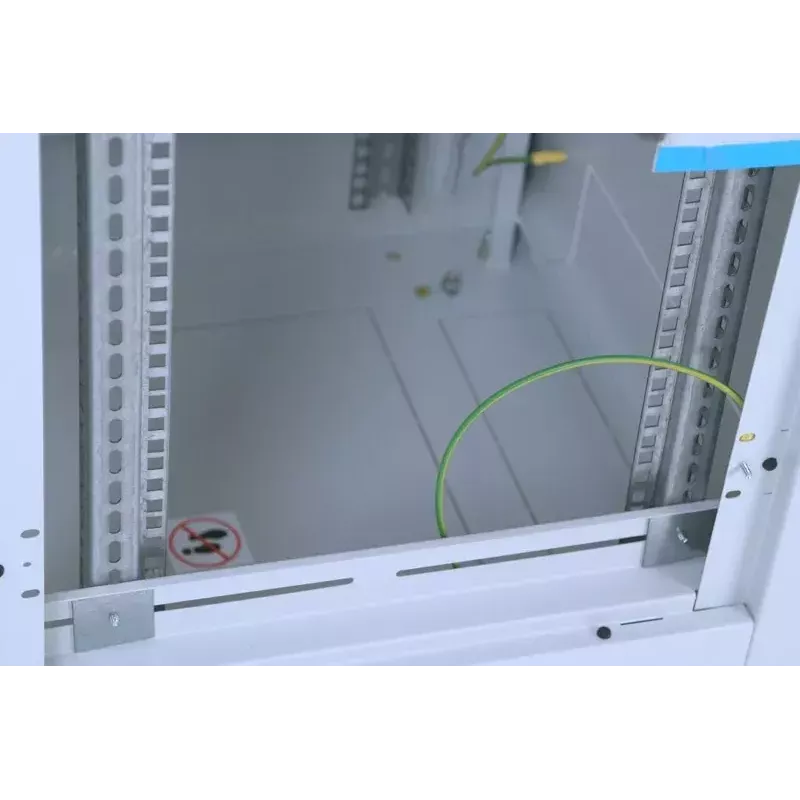

Metināts uz grīdas novietojams sadales skapis ar noņemamiem sānu un aizmugures paneļiem, IP20, kravnesība 800 kg Jaunās paaudzes N1 RMA brīvi stāvošo sadales skapju sērijā izmantoti inovatīvi rāmja konstrukcijas elementi, kas nodrošina lielāku kravnesību – 800 kg visiem izmēriem, vienlaikus saglabājot konstrukcijas izturību. Augsta konstrukcijas stabilitāte RMA ir izturīga metināta konstrukcija. Augstā darba kvalitāte un jaunākās tehnoloģijas nodrošina lielisku skapja izskatu. Divviru durvis ir aprīkotas ar ieliekamām eņģēm. Elastīga durvju atvēršana Eņģu sistēma ļauj durvis atvērt gandrīz 180° leņķī. Durvis var viegli noņemt, un durvju eņģes var mainīt vietām. Triton sviras rokturi Brīvi stāvošajiem sadalnējiem mēs ražojam savus pagriežamos sviras rokturus. Nomainot plastmasas moduli (nav iekļauts piederumu komplektā), var izmantot arī puscilindra slēdzeni (papildpiederums). Patents: PUV 2013-27443 Regulējamas vertikālās fiksējošās sliedes Vertikālās 19" montāžas sliedes ir bezpakāpju regulējamas skapja dziļumā. Tas atvieglo komponentu uzstādīšanu un kabeļu pārvaldību. Noņemami sānu un aizmugures paneļi RMA ir metināts rāmis un noņemami sānu paneļi. Tāpat kā aizmugures panelis, tie standarta aprīkojumā ir piestiprināti pie rāmja ar vienādām slēdzenēm. Īpašas durvis ventilācijas blokiem Šāda veida sadalnējam pēc pasūtījuma ir pieejamas speciālas cieta metāla loksnes durvis RAx-CH-X0x-X3 ventilācijas bloku uzstādīšanai. Plašāka informācija atrodama sadaļā Aktīvā ventilācija. Izlaužamie paneļi Kabeļu ievadi sadalnēja aizmugurējā daļā ir aprīkoti ar izlaužamām aizklājplāksnēm. Tos var noblīvēt pret putekļiem, izmantojot birstes sloksni. Plastmasas rāmis aizsargā kabeļus no bojājumiem (abi ir iekļauti piederumu komplektā). Atvere ventilācijas blokam Lielā atvere ar izlaužamo paneli ļauj Triton ventilatora paneli uzstādīt un noņemt no ārpuses bez skrūvēm. Riteņi, regulējamās pēdas, cokols Sadalnēju var uzstādīt uz regulējamām pēdām (daļa no piederumu komplekta), pēc vajadzības izmantojot papildaprīkojumu cokolam, riteņiem vai lielas slodzes riteņiem ar atbalsta rāmi. Aizmugures panelis Noņemamajiem sānu un aizmugures paneļiem standarta aprīkojumā ir tādas pašas vienādās slēdzenes kā priekšējām durvīm. Ventilācijas atveres rāmī RMA sadalnēju rāmī ir ventilācijas atveres dzesējošā gaisa pievadei uzstādītajām komponentēm. Dzesēšanu var pastiprināt, uzstādot ventilācijas bloku. Zemējums Visas noņemamās daļas ir savstarpēji savienotas un iezemētas atbilstoši attiecīgo standartu prasībām. Elastīgais rāmis (attiecas uz 800 mm platiem sadalnējiem) Sistēma ļauj uzstādīt regulējamas vertikālas montāžas sliedes ar 19", 21" un 23" atstarpi, atkarībā no izmantotās tehnoloģijas. Centrālais vertikālo montāžas sliežu pāris Sadalnējiem, kuru dziļums pārsniedz 800 mm, mēs standarta aprīkojumā piegādājam trešo vertikālo montāžas sliežu pāri, kas, pateicoties to atvērtajam profilam, netraucē dziļāku komponentu uzstādīšanu. Īsākas komponentes var piestiprināt pie centrālajām vertikālēm, izmantojot dažāda veida balstus (papildpiederumi). Pagriežams rāmis 800 mm platie RMA un RZA sadalnēji var tikt aprīkoti ar pagriežamu rāmi ar kravnesību 150 kg. Maksimālais uzstādīšanas dziļums 19" piederumiem ir 330 mm. 19" uz grīdas novietojams sadalnējs ar aizsardzības pakāpi IP20 Sadalnējā ietilpst 4 (sadalnējiem, kuru dziļums pārsniedz 800 mm – 6) regulējamas vertikālas fiksējošās sliedes komponentu uzstādīšanai. Sadalnēja konstrukcija: metināta tērauda konstrukcija ar noņemamām sienām, vienas vai divu vērtņu durvis no cieta metāla loksnes, perforētas (80 % un 86 % gaisa caurlaidība) vai stikla durvju versijas ar 4 mm biezu rūdīto drošības stiklu. Tās var montēt sadalnēja priekšpusē vai aizmugurē. Atsevišķo durvju maksimālā pieļaujamā kravnesība ir 20 kg. Minimālais pārklājuma biezums ir 65 µm. Šie skapji ir paredzēti datu un telekomunikāciju sistēmu un to sadales sistēmu uzstādīšanai. Sadales rāmis un visas noņemamās daļas (sānu un aizmugures paneļi, durvis u.c.) ir savienotas ar zemējuma kabeļiem, kuriem jābūt pareizi nostiprinātiem un pieslēgtiem visā skapja kalpošanas laikā. Sadalnēja pamatnē ir M8 skrūve kā galvenais zemējuma punkts. Kabeļu ievadi ar izlaužamiem pārsegiem atrodas augšpusē un apakšpusē. Ieteicamā maksimālā sadalnēja statiskā slodze ir 800 kg, izmantojot regulējamās pēdas vai cokolu. Materiāls: 4 mm rūdīts drošības stikls, dziļvilces tērauda loksne, plastmasas detaļas, montāžas materiāls.

• Durvju augstums: 1884mm
• Dziļums: 600mm
• Ieteicamā maksimālā slodze: 800kg
• Muitas tarifa numurs: 8538100090
• Noņemami sānu paneļi: Jā
• Noņemams aizmugures panelis: Jā
• Krāsa: Pelēka (RAL7035)
• Izjaucams: Nē
• Augstums (ārējais): 1970mm
• Iepakojuma augstums: 1.970m
• Priekšējās durvis: Stikla durvis, eņģes kreisajā pusē
• Priekšējo durvju bloķēšana: Vienpunkta bloķēšana, drošības slēdzene
• Labais sānu panelis: Cieta metāla loksne, ar divām drošības slēdzenēm
• Kreisais sānu panelis: Cieta metāla loksne, ar divām drošības slēdzenēm
• Aizmugures panelis/durvis: Cieta metāla loksnes aizmugures panelis, ar divām drošības slēdzenēm
• Aizmugures durvju bloķēšana: Drošības slēdzene aizmugures panelim
• Durvju platums: 497mm
• Ražotāja Nr.: RMA-42-A66-CAX-N1
• EAN svītrkods: 8595105187999
• Iepakojuma garums: 0.600m
• Iepakojuma tilpums: 0.7090m³
• Ražotāja informācija: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Produkta piezīme: Skapja augstums norādīts bez piederumu komplektā iekļautajām regulējamām pēdām. Ja šīs pēdas ir uzmontētas, skapja uzstādīšanas izmērs palielinās par 24 līdz 35 mm.
• Maksimālais vertikālo sliežu attālums: 517mm
• Izcelsmes valsts: Čehijas Republika
• Im Angebot: No
• Stark reduziert: No
• Svars: 82.780kg
• Iepakojuma platums: 0.600m
• Zīmols: Tritón
• Platums: 600mm
• Aizsardzības klase: IP20
• Augstuma vienība: 42U

Lietošana

Novietojiet brīvi stāvošo statni uz līdzenas virsmas un nostipriniet to, ja to pieprasa vietējā uzstādīšanas prakse. Montējiet aprīkojumu uz bīdāmajām sliedēm, izmantojot piemērotas statņu skrūves (Tap-tite vai līdzīgas), kas saskaņotas ar 19" montāžas atverēm. Ja izmantojat skapja variantu ar 800 mm platumu, kas sagatavots alternatīvām montāžas pozīcijām, izvēlieties vēlamo centrālo vai nobīdīto izvietojumu un attiecīgi piestipriniet bīdāmās sliedes. Vienmērīgi sadaliet aprīkojuma svaru un ievērojiet atsevišķu ierīču ražotāja norādījumus.

Ieteikumi

Nodrošiniet pareizu ventilāciju un kabeļu pārvaldību, aizpildot statni. Smagāku aprīkojumu uzstādiet zemākās U pozīcijās, lai saglabātu stabilitāti un samazinātu apgāšanās risku.
