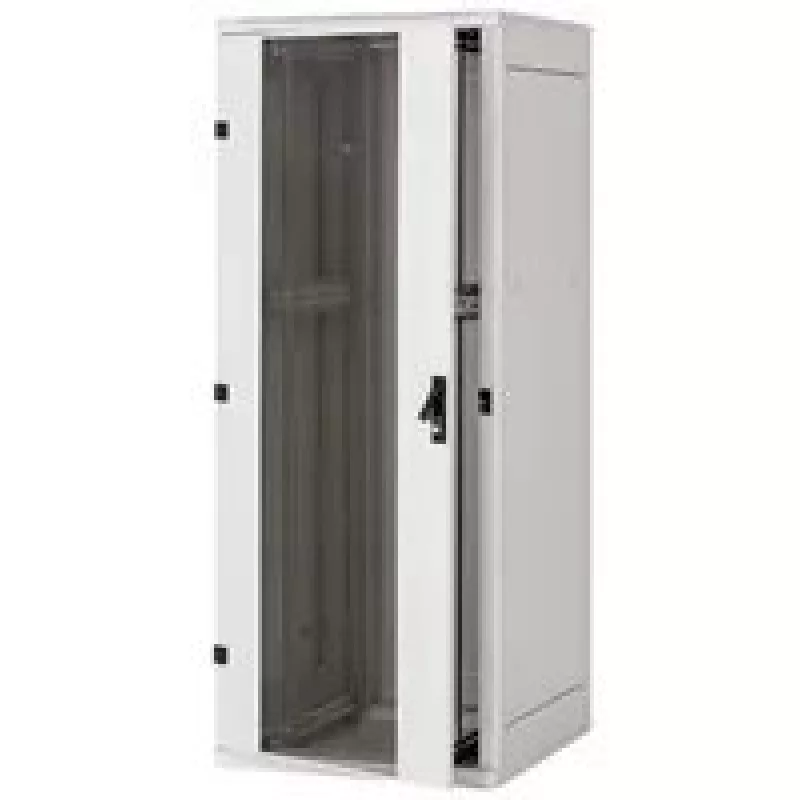

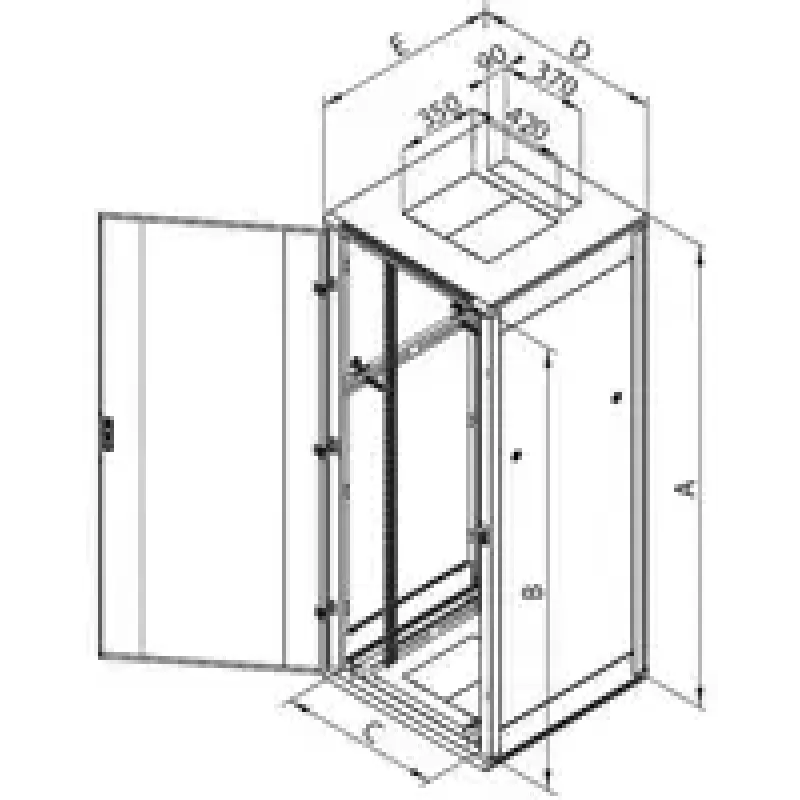

Brīvi stāvošs statnis Triton RMA-42-A82-CAX-N1 42U 800kg Pelēks

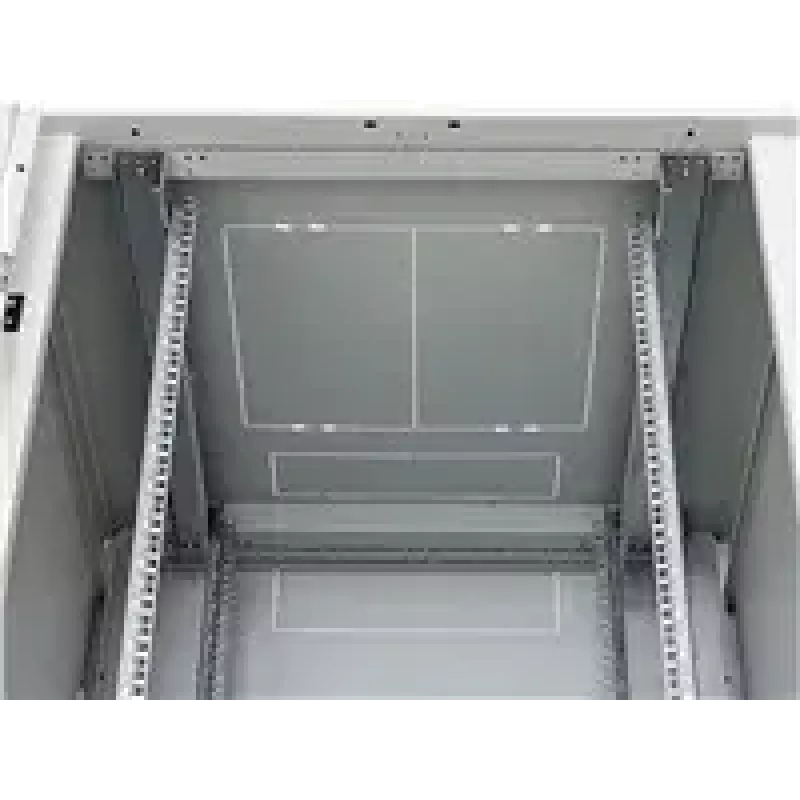

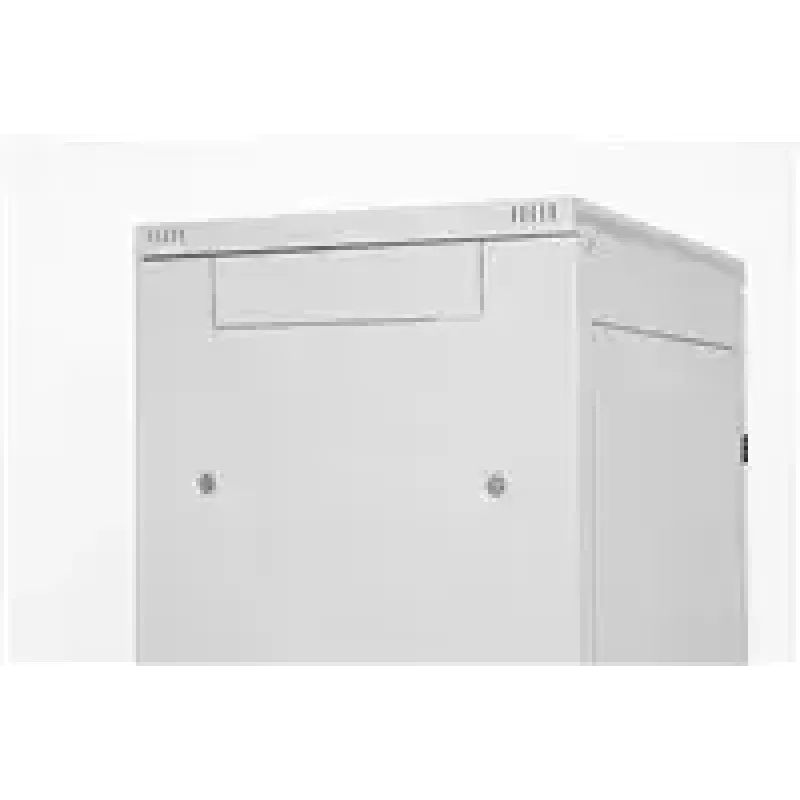

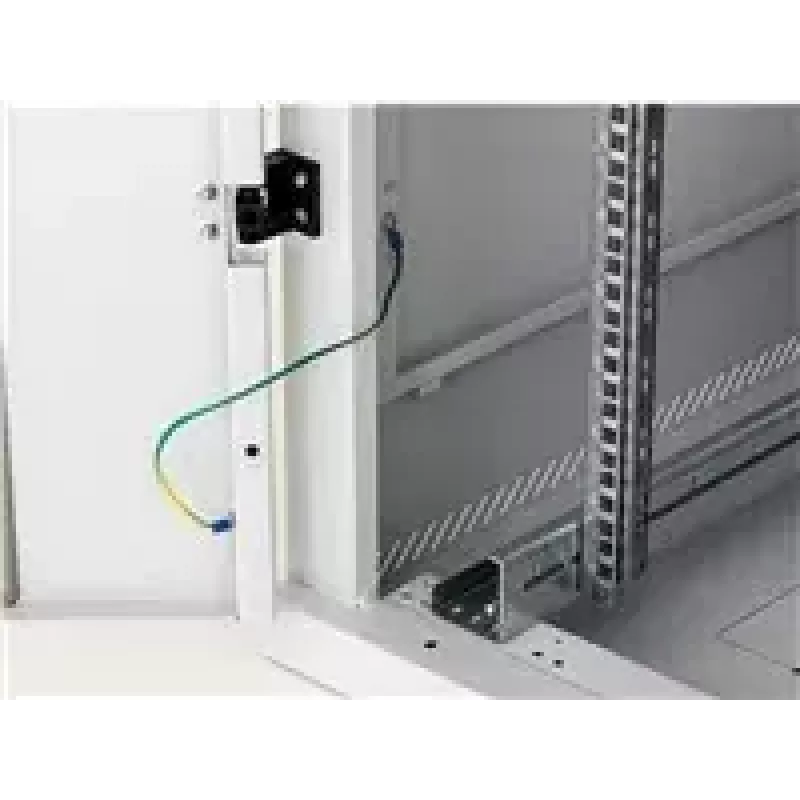

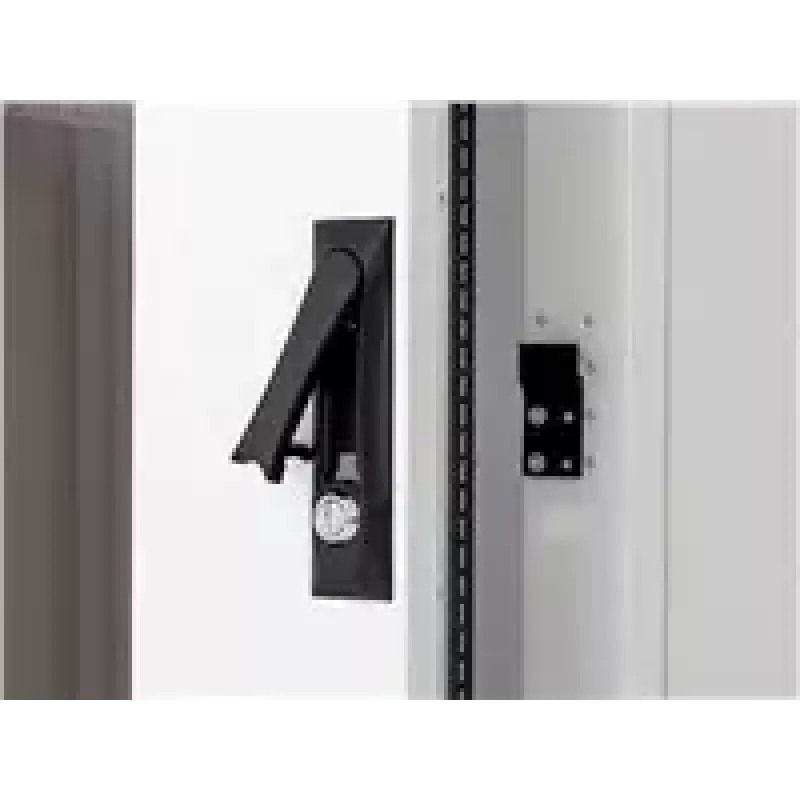

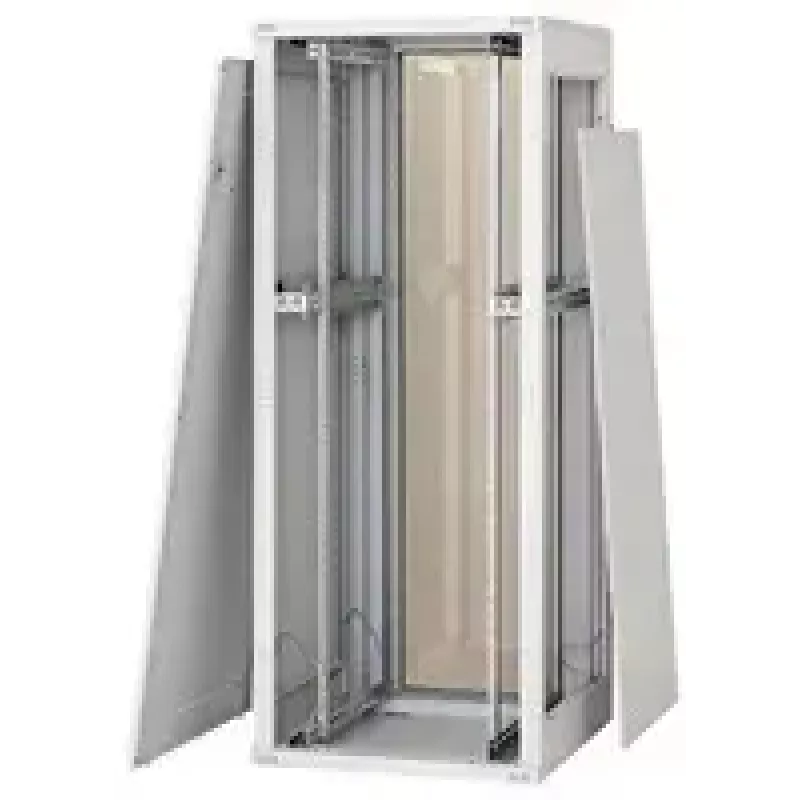

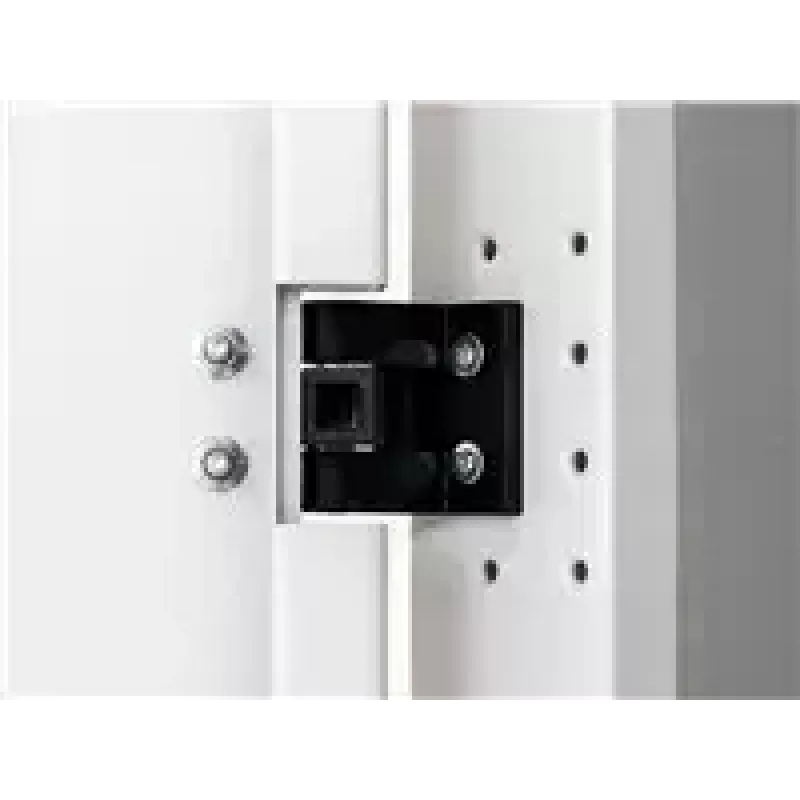

Metināts uz grīdas novietojams sadales skapis ar noņemamiem sānu un aizmugures paneļiem, IP20, kravnesība 800 kg Jaunās paaudzes N1 RMA brīvi stāvošo sadales kārbu sērijā izmantoti inovatīvi elementi rāmja konstrukcijā, kas nodrošina lielāku kravnesību 800 kg visiem izmēriem, vienlaikus saglabājot konstrukcijas izturību. Konstrukcijas augstā stabilitāte RMA ir izturīga metināta konstrukcija. Augstā apstrādes kvalitāte un jaunākās tehnoloģijas nodrošina lielisku skapja izskatu. Dubultās durvis ir aprīkotas ar iespraužamām eņģēm. Elastīga durvju atvēršana Eņģu sistēma ļauj durvis atvērt gandrīz 180° leņķī. Durvis var viegli noņemt un durvju eņģes mainīt. Triton sviras rokturi Mēs ražojam savus grozāmos sviras rokturus brīvi stāvošajiem sadalītājiem. Nomainot plastmasas moduli (nav iekļauts piederumu komplektā), var izmantot arī puscilindrisku bloķēšanas cilindru (papildpiederums). Patents: PUV 2013-27443 Regulējamas vertikālās bloķēšanas sliedes Vertikālās 19" rastra sliedes ir bezgalīgi regulējamas korpusa dziļumā. Tas atvieglo komponentu uzstādīšanu un kabeļu pārvaldību. Noņemami sānu un aizmugures paneļi RMA ir metināts rāmis un noņemami sānu paneļi. Tāpat kā aizmugures panelis, tie standarta versijā ir piestiprināti pie rāmja ar vienādas atslēgas slēdzenēm. Īpašas durvis ventilācijas blokiem Šim sadalītāja tipam var pasūtīt īpašas cietas lokšņu metāla durvis RAx-CH-X0x-X3 ventilācijas bloku uzstādīšanai. Plašāka informācija atrodama sadaļā Aktīvā ventilācija. Izlaužamie paneļi Kabeļu ievadi sadalītāja aizmugurējā daļā ir aprīkoti ar izlaužamiem aizbāžņu plāksnēm. Tos var noblīvēt pret putekļiem, izmantojot suku sloksni. Plastmasas rāmis aizsargā kabeļus no bojājumiem (abi ir iekļauti piederumu komplektā). Atvere ventilācijas blokam Lielā atvere ar izlaužamu paneli ļauj Triton ventilatora paneli uzstādīt un noņemt no ārpuses bez skrūvēm. Riteņi, izlīdzinošās kājiņas, cokols Sadalītāju var uzstādīt uz izlīdzinošām kājiņām (daļa no piederumu komplekta), izmantojot papildaprīkojumu cokoliem, riteņiem vai smagajiem riteņiem ar atbalsta rāmi, ja nepieciešams. Aizmugures panelis Noņemamiem sānu un aizmugures paneļiem standarta versijā ir tādas pašas vienādas atslēgas slēdzenes kā priekšējām durvīm. Ventilācijas spraugas rāmī RMA sadalītājiem ir ventilācijas spraugas rāmī, lai piegādātu dzesēšanas gaisu uzstādītajiem komponentiem. Dzesēšanu var atbalstīt, uzstādot ventilācijas bloku. Zemējums Visas noņemamās daļas ir savstarpēji savienotas un iezemētas saskaņā ar attiecīgajām standarta prasībām. Flex rāmis (attiecas uz 800 mm platiem sadalītājiem) Sistēma ļauj uzstādīt regulējamas vertikālās montāžas sliedes ar 19", 21" un 23" atstarpi atkarībā no izmantotās tehnoloģijas. Centrālais vertikālo montāžas sliežu pāris Sadales dēļiem, kuru dziļums pārsniedz 800 mm, mēs standarta versijā piegādājam trešo vertikālo montāžas sliežu pāri, kas netraucē dziļāku komponentu uzstādīšanu, pateicoties to atvērtajam profilam. Īsākus komponentus var piestiprināt pie centrālajām vertikālēm, izmantojot dažāda veida balstus (papildpiederumi). Grozāms rāmis 800 mm platus RMA un RZA sadalītājus var aprīkot ar grozāmu rāmi ar kravnesību 150 kg. Maksimālais uzstādīšanas dziļums 19" piederumiem ir 330 mm. 19" uz grīdas stāvošs sadalītājs ar IP20 aizsardzības pakāpi Sadalītājs ietver 4 (6 sadalītājiem, kas dziļāki par 800 mm) regulējamas vertikālās fiksējošās sliedes komponentu uzstādīšanai. Sadalītāja konstrukcija: metināta tērauda konstrukcija ar noņemamām sienām, vienvērtņu vai divvērtņu durvis no cieta lokšņu metāla, perforētas (80 % un 86 % gaisa caurlaidība) vai stikla durvju versijas ar 4 mm biezu drošības stiklu. Tās var montēt sadalītāja priekšpusē vai aizmugurē. Maksimālā pieļaujamā atsevišķu durvju kravnesība ir 20 kg. Minimālais uzklāšanas biezums ir 65 µm. Šie skapji ir paredzēti datu un telekomunikāciju sistēmu un to sadales sistēmu uzstādīšanai. Sadales rāmis un visas noņemamās daļas (sānu un aizmugures paneļi, durvis, ...) ir savienotas ar zemējuma kabeļiem, kuriem jābūt pareizi nostiprinātiem un pieslēgtiem visā korpusa ekspluatācijas laikā. Sadales dēļa pamatnē ir M8 skrūve kā galvenais zemējuma punkts. Kabeļu ievadi ar izlaužamiem pārsegiem atrodas augšpusē un apakšpusē. Ieteicamā maksimālā sadalītāja statiskā slodze ir 800 kg, izmantojot izlīdzinošās kājiņas vai cokolu. Materiāls: 4 mm rūdīts drošības stikls, dziļi stiepts tērauda loksnes, plastmasas detaļas, montāžas materiāls.

• Durvju augstums: 1884mm
• Ieteicamā maksimālā slodze: 800kg
• Dziļums: 1200mm
• Muitas tarifa numurs: 8538100090
• Noņemami sānu paneļi: Jā
• Noņemams aizmugures panelis: Jā
• Krāsa: Pelēks (RAL7035)
• Demontējams: Nē
• Augstums (ārējais): 1970mm
• Iepakojuma augstums: 1.970m
• Iepakojuma garums: 1.200m
• Priekšējās durvis: Stikla durvis ar kreiso eņģi
• Priekšējo durvju bloķēšana: Vienpunkta bloķēšana, drošības slēdzene
• Labais sānu panelis: Ciets lokšņu metāls, ar divām drošības slēdzenēm
• Kreisais sānu panelis: Ciets lokšņu metāls, ar divām drošības slēdzenēm
• Aizmugures panelis/durvis: Ciets lokšņu metāla aizmugures panelis, ar divām drošības slēdzenēm
• Aizmugures durvju bloķēšana: Drošības slēdzene aizmugures panelim
• Durvju platums: 697mm
• Ražotāja Nr.: RMA-42-A82-CAX-N1
• EAN svītrkods: 8595105191125
• Iepakojuma tilpums: 18.910m³
• Ražotāja informācija: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Produkta piezīme: Skapja augstums norādīts bez izlīdzinošajām kājiņām, kas iekļautas piederumu komplektā. Ja šīs kājiņas ir uzstādītas, skapja uzstādīšanas izmērs palielinās par 24 līdz 35 mm.
• Maksimālais vertikālo sliežu attālums: 1084mm
• Izcelsmes valsts: Čehijas Republika
• Piedāvājumā: Nē
• Stipri samazināts: Nē
• Svars: 142.070kg
• Iepakojuma platums: 0.800m
• Zīmols: Tritón
• Aizsardzības klase: IP20
• Platums: 800mm
• Augstuma vienība: 42U

Kā lietot

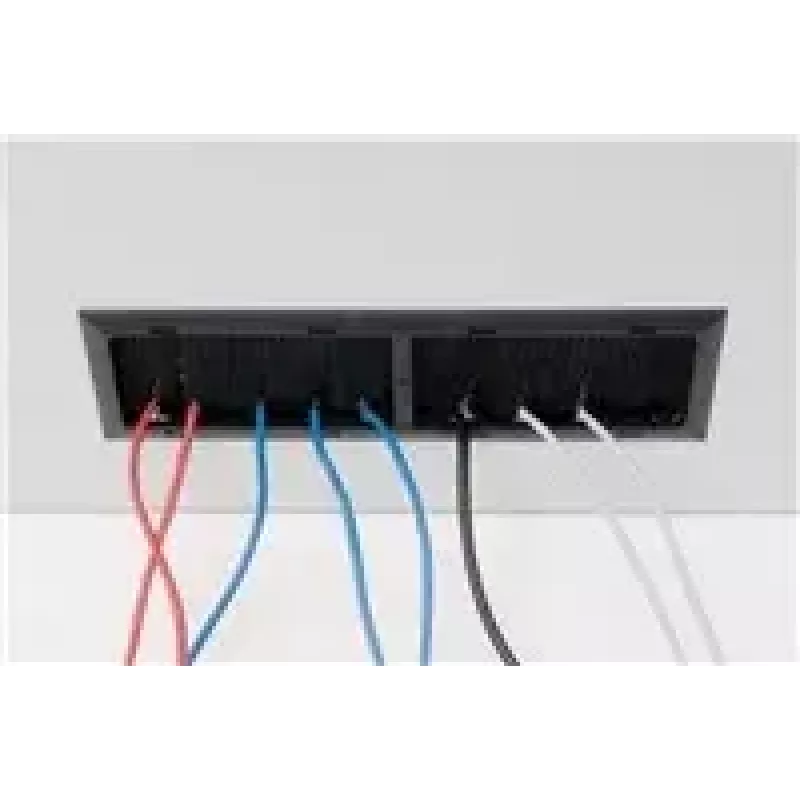

Novietojiet skapi uz komplektā iekļautajām izlīdzinošajām kājiņām vai uzstādiet papildu riteņus vai pastiprinātu pamatni atbilstoši vietas prasībām. Noregulējiet 19" vertikālās sliedes vajadzīgajā dziļumā savam aprīkojumam un, ja skapji ir dziļāki par 800 mm, izmantojiet centrālo sliežu pāri papildu montāžai. Izvelciet kabeļus caur norādītajiem izlaužamajiem aizbāžņu paneļiem augšpusē, apakšpusē vai aizmugurē; noblīvējiet kabeļu ievadus ar komplektā esošajām suku sloksnēm vai aizsargājošo malu, lai ierobežotu putekļu iekļūšanu. Ja nepieciešams, uzstādiet papildu ventilatora durvis vai Triton ventilatora bloku, izmantojot ārējo atveri, lai uzstādītu vai noņemtu ventilatoru bez iekšējas demontāžas.

Ieteikumi

Slodzēm virs 500 kg uzstādiet horizontālo kabeļu pārvaldības pastiprinājumu karkasā un apsveriet aktīvo dzesēšanu, pievienojot Triton ventilatora blokus vai ventilatora durvju opciju. Pārliecinieties, ka visas noņemamās daļas ir savienotas atbilstoši prasībām, un pirms galīgās novietošanas pārbaudiet durvju eņģu orientāciju.
