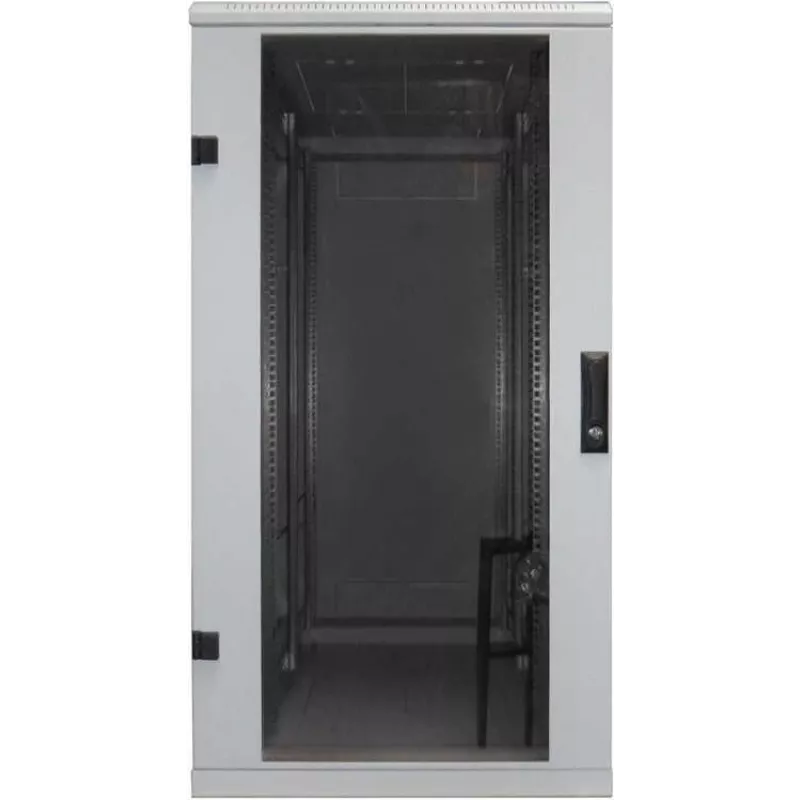

Brīvstāvošs statnis Triton RMA-27-A66-CAX-N1 27U 800 kg Pelēks

Metināts grīdas sadales skapis ar noņemamiem sānu un aizmugures paneļiem, IP20, kravnesība 800 kg. Jaunās paaudzes N1 RMA brīvstāvošu sadales kārbu sērijā izmantoti inovatīvi elementi rāmja konstrukcijā, kas nodrošina lielāku kravnesību 800 kg visiem izmēriem, vienlaikus saglabājot konstrukcijas izturību. Augsta konstrukcijas stabilitāte RMA ir izturīga metināta konstrukcija. Augstā apdares kvalitāte un jaunākās tehnoloģijas nodrošina lielisku ratiņu izskatu. Divviru durvis aprīkotas ar iespraužamām eņģēm. Elastīga durvju atvēršana Eņģu sistēma ļauj durvis atvērt gandrīz par 180°. Durvis var viegli noņemt un mainīt durvju eņģes. Triton sviras rokturi Mēs paši ražojam grozāmus sviras rokturus brīvstāvošiem sadalītājiem. Nomainot plastmasas moduli (nav iekļauts piederumu komplektā), var izmantot arī puscilindrisku bloķēšanas cilindru (papildpiederums). Patents: PUV 2013-27443 Regulējamas vertikālās bloķēšanas sliedes Vertikālās 19" montāžas sliedes ir bezpakāpju regulējamas korpusa dziļumā. Tas atvieglo komponentu uzstādīšanu un kabeļu pārvaldību. Noņemami sānu un aizmugures paneļi RMA ir metināts rāmis un noņemami sānu paneļi. Tāpat kā aizmugures panelis, tie standartā tiek piestiprināti pie rāmja ar vienādām atslēgām. Speciālas durvis ventilācijas iekārtām Šim sadalītājam var pasūtīt īpašas cietas metāla loksnes durvis RAx-CH-X0x-X3 ventilācijas iekārtu uzstādīšanai. Plašāka informācija atrodama sadaļā Aktīvā ventilācija. Izlaužamie paneļi Kabeļu ievadi sadalītāja aizmugurē ir aprīkoti ar izlaužamiem pārsegiem. Tos var noslēgt pret putekļiem, izmantojot birstes sloksni. Plastmasas rāmis aizsargā kabeļus no bojājumiem (abas daļas ir iekļautas piederumu komplektā). Atvere ventilācijas iekārtai Lielā atvere ar izlaužamu paneli ļauj Triton ventilatora paneli uzstādīt un noņemt no ārpuses bez skrūvju izmantošanas. Riteņi, izlīdzinošās pēdas, cokols Sadalītāju var uzstādīt uz izlīdzinošām pēdām (daļa no piederumu komplekta), izmantojot papildaprīkojumu cokolam, riteņiem vai lieljaudas riteņiem ar atbalsta rāmi, ja nepieciešams. Aizmugures panelis Noņemamiem sānu un aizmugures paneļiem standartā ir tādas pašas atslēgas kā priekšējām durvīm. Ventilācijas spraugas rāmī RMA sadalītājiem ir ventilācijas spraugas rāmī dzesējošā gaisa padevei uzstādītajiem komponentiem. Dzesēšanu var atbalstīt, uzstādot ventilācijas iekārtu. Zemējums Visas noņemamās daļas ir savstarpēji savienotas un iezemētas atbilstoši attiecīgajām standarta prasībām. Flex rāmis (attiecas uz 800 mm platiem sadalītājiem) Sistēma ļauj uzstādīt regulējamas vertikālās montāžas sliedes ar 19", 21" un 23" soli, atkarībā no izmantotās tehnoloģijas. Centrālais vertikālo sliežu pāris Sadales paneļiem, kuru dziļums pārsniedz 800 mm, standartā piegādājam trešo vertikālo sliežu pāri, kas netraucē dziļāku komponentu uzstādīšanu, pateicoties to atvērtajam profilam. Īsākus komponentus var piestiprināt pie centrālajām vertikālēm, izmantojot dažādu veidu balstus (papildpiederumi). Grozāmais rāmis 800 mm platie RMA un RZA sadalītāji var tikt aprīkoti ar grozāmo rāmi ar kravnesību 150 kg. Maksimālais uzstādīšanas dziļums 19" piederumiem ir 330 mm. 19" grīdas sadalītājs ar IP20 aizsardzības pakāpi. Sadalītājā ietilpst 4 (6 sadalītājiem, kas dziļāki par 800 mm) regulējamas vertikālās fiksējošās sliedes komponentu uzstādīšanai. Sadalītāja konstrukcija: metināta tērauda konstrukcija ar noņemamām sienām, viengabala vai divviru durvis no cieta metāla loksnes, perforētas (80 % un 86 % gaisa caurlaide) vai stikla durvju varianti ar 4 mm biezu rūdītu drošības stiklu. Tās var montēt sadalītāja priekšpusē vai aizmugurē. Atsevišķu durvju maksimālā pieļaujamā kravnesība ir 20 kg. Minimālais apdares biezums ir 65 µm. Šie skapji ir paredzēti datu un telekomunikāciju sistēmu un to sadales sistēmu uzstādīšanai. Sadales rāmis un visas noņemamās daļas (sānu un aizmugures paneļi, durvis utt.) ir savienotas ar zemējuma kabeļiem, kuriem jābūt pienācīgi nostiprinātiem un pievienotiem korpusa visa kalpošanas laikā. Sadales paneļa pamatnē ir M8 skrūve kā galvenais zemējuma punkts. Kabeļu ievadi ar izlaužamiem pārsegiem atrodas augšā un apakšā. Ieteicamā maksimālā sadalītāja statiskā slodze ir 800 kg, izmantojot izlīdzinošās pēdas vai cokolu. Materiāls: 4 mm rūdīts drošības stikls, dziļvilces tērauda loksne, plastmasas daļas, montāžas materiāli.

• Dziļums: 600mm
• Augstuma vienība: 27U
• Durvju augstums: 1214mm
• Ieteicamā maksimālā slodze: 800kg
• Muitas tarifa numurs: 8538100090
• Noņemami sānu paneļi: Jā
• Noņemams aizmugures panelis: Jā
• Krāsa: Pelēks (RAL7035)
• Izjaucams: Nē
• Augstums (ārējais): 1300mm
• Iepakojuma augstums: 1.300m
• Iepakojuma tilpums: 0.4680m³
• Priekšējās durvis: Stikla durvis ar kreiso eņģi
• Priekšējo durvju bloķēšana: Viena punkta bloķēšana, drošības slēdzene
• Labais sānu panelis: Cieta metāla loksne, ar divām drošības slēdzenēm
• Kreisais sānu panelis: Cieta metāla loksne, ar divām drošības slēdzenēm
• Aizmugures panelis/durvis: Ciets metāla loksnes aizmugures panelis, ar divām drošības slēdzenēm
• Aizmugures durvju bloķēšana: Drošības slēdzene aizmugures panelim
• Durvju platums: 497mm
• Ražotāja Nr.: RMA-27-A66-CAX-N1
• EAN svītrkods: 8595105190685
• Iepakojuma garums: 0.600m
• Ražotāja informācija: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Produkta piezīme: Skapja augstums norādīts bez izlīdzinošajām pēdām, kas iekļautas piederumu komplektā. Ja šīs pēdas ir uzmontētas, skapja uzstādīšanas izmērs palielinās par 24 līdz 35 mm.
• Maksimālais vertikālo sliežu attālums: 517mm
• Izcelsmes valsts: Čehija
• Piedāvājumā: Nē
• Stingri samazināts: Nē
• Svars: 60.160kg
• Iepakojuma platums: 0.600m
• Zīmols: Tritón
• Platums: 600mm
• Aizsardzības klase: IP20

Lietošanas instrukcija

Novietojiet brīvstāvošo statni uz līdzenas virsmas un piestipriniet izlīdzinošās pēdas vai uzstādiet papildaprīkojuma riteņus vai cokolu atbilstoši vietas prasībām. Noregulējiet vertikālās 19" sliedes vēlamajā dziļumā un nostipriniet tās aprīkojuma montāžai. Izmantojiet izlaužamos pārsegus kabeļu ievadam un uzstādiet birstes sloksnes vai bārkstis, lai samazinātu putekļu iekļūšanu. Ja nepieciešams, pasūtiet ventilatora bloka durvju piederumu Triton ventilatoru iekārtu uzstādīšanai un uzstādiet horizontālo kabeļu pārvaldības sistēmu vai grozāmo rāmi, kur norādīts, lai atbalstītu lielākas slodzes un organizētu kabeļus.

Ieteikumi

Statņiem ar aprīkojuma slodzēm virs 500 kg uzstādiet horizontālo kabeļu pārvaldības sistēmu karkasā, lai pastiprinātu konstrukciju. Nodrošiniet noņemamo daļu zemējumu atbilstoši vietējiem standartiem un apsveriet aktīvo dzesēšanu (ventilatoru blokus) augsta blīvuma aprīkojumam.
