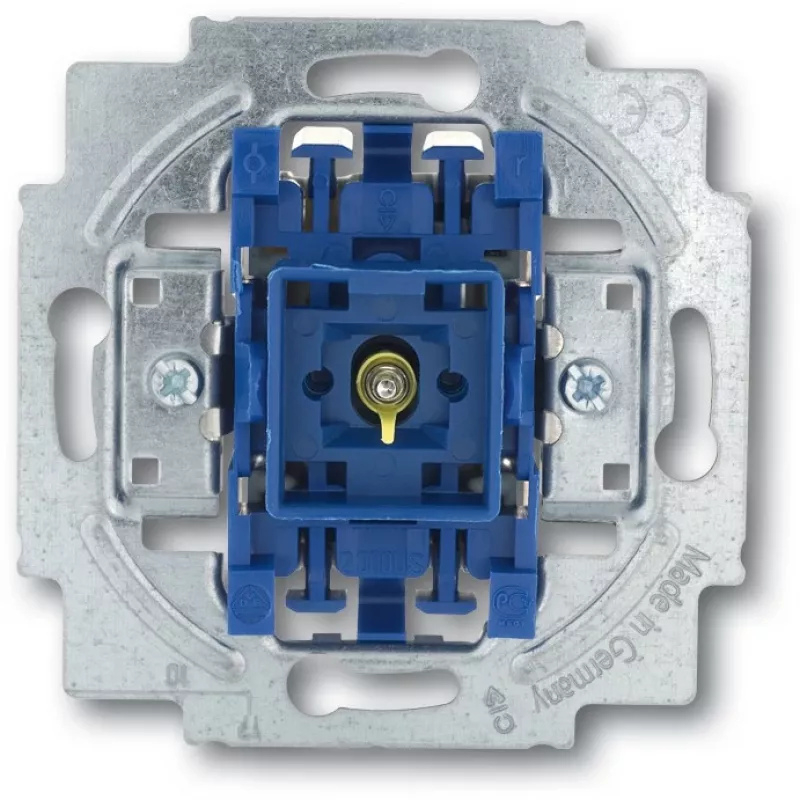

Busch-Jaeger 2020 USGL 1P zili metālisks — 1 pola slēdzis, 250 V, 10 A, 71×71×25 mm

Busch-Jaeger 2020 USGL 1P zili metālisks ir vienpola sienas slēdzis ar apgaismojumu un N spaili, paredzēts apgaismojuma un citu zemas strāvas maiņstrāvas ķēžu vadībai. Tas ir paredzēts 250 V~ un 10 A, un tā izmēri ir 71×71×25 mm. Slēdzis ir saderīgs ar standarta padziļinātās montāžas kārbām saskaņā ar DIN 49073 1. daļu un ar Busch-Jaeger sienas kārbām (3040, 3050, 3060). Tiek atbalstītas rezerves indikatora spuldzes un LED ieliktņi (tipi 8360, 8362, 8363). Ierīce atbilst CE un RoHS prasībām un ir paredzēta dzīvojamo un vieglo komerciālo instalāciju vajadzībām.

Priekšrocības

Apgaismotais vienpola dizains nodrošina skaidru slēdža stāvokļa redzamību vājā apgaismojumā, savukārt integrētā N spaile vienkāršo elektroinstalāciju apgaismojuma vai indikatora funkcijām. Tā kompaktie 71×71×25 mm izmēri iederas standarta padziļinātās montāžas kārbās, un saderība ar noteiktām Busch-Jaeger sienas kārbām nodrošina vienkāršu uzstādīšanu. Rezerves spuldžu un LED ieliktņu atbalsts pagarina kalpošanas laiku un ļauj veikt apkopi, nenomainot visu slēdzi. Paredzēts 250 V~ un 10 A, tas ir piemērots tipiskām apgaismojuma un zemas strāvas slodzēm.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet slēdzi saderīgā padziļinātās montāžas vai Busch-Jaeger sienas kārbā, ievērojot vietējos elektriskos noteikumus. Pievienojiet fāzes vadu slēdža ieejai un pārslēgto spriegumu izejai; izmantojiet N spaili apgaismojuma spuldzei vai LED ieliktnim, kā norādīts elektroinstalācijas shēmā. Pirms elektroinstalācijas veikšanas pārliecinieties, ka strāva ir atvienota. Pēc elektroinstalācijas atjaunojiet strāvas padevi un pārbaudiet slēdzi un apgaismojumu, lai apstiprinātu pareizu darbību. Releja vai pieskāriena dimmera integrācijai ievērojiet attiecīgās ierīces elektroinstalācijas instrukcijas.

Ieteikumi

Izmantojiet tikai norādītās rezerves spuldzes (8360, 8362, 8363) vai saderīgus LED ieliktņus. Nodrošiniet, lai uzstādīšanu veiktu kvalificēts elektriķis un lai tiktu ievēroti vietējie noteikumi. Nepārsniedziet nominālo strāvu 10 A vai nominālo spriegumu 250 V~, lai izvairītos no bojājumiem vai drošības apdraudējumiem.
