Cat.6A ekranēta keystone ligzda bez instrumentiem equip 767221

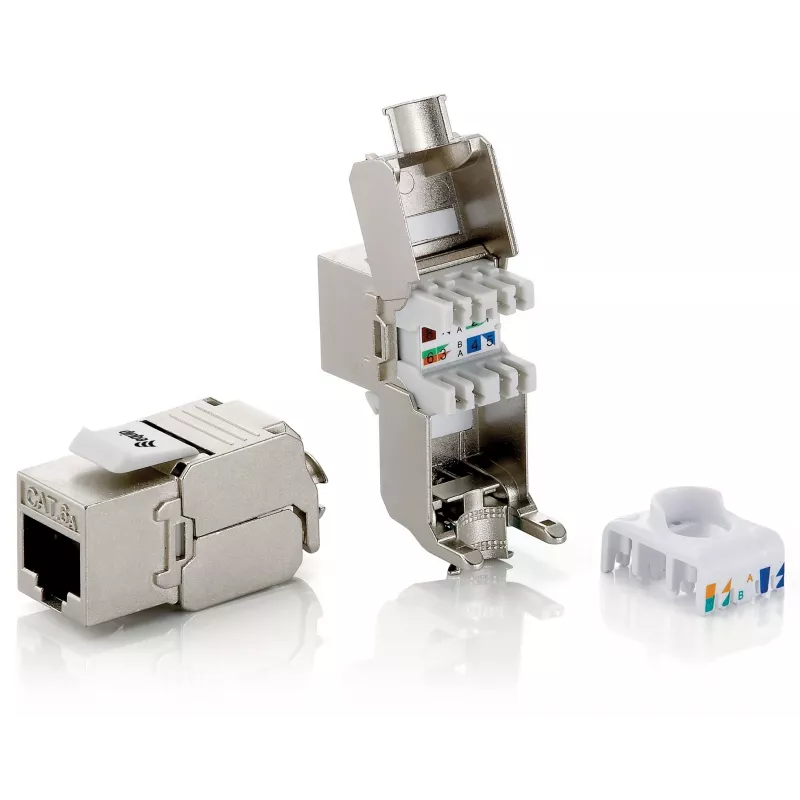

equip® Cat.6A ekranēta keystone ligzda bez instrumentiem (modelis 767221) ir ekranēts RJ45 keystone savienotājs, kas paredzēts Cat.6A kabeļu instalācijām. Tam ir metāliska apdare un apzeltīti kontakti, un tas ir saderīgs ar priekšējiem paneļiem, sienas stiprinājuma rozetēm un komutācijas paneļiem. Ligzda atbilst ISO/IEC 11801 un EN 50173 standartiem un ir paredzēta vienkāršai, bez instrumentu uzstādīšanai strukturētajās kabeļu sistēmās.

Priekšrocības

Ekranētā konstrukcija samazina elektromagnētiskos traucējumus, uzlabojot signāla integritāti, savukārt apzeltītie savienotāju kontakti nodrošina uzticamu vadītspēju un izturību pret koroziju. Bez instrumentu dizains ļauj ātri uzstādīt bez specializētiem instrumentiem. Kompaktie izmēri (16 mm platums, 20,1 mm dziļums, 37,8 mm augstums) padara to saderīgu ar standarta keystone atverēm un ērti lietojamu blīvās komutācijas vidēs.

Piemērots

• Cat.6A strukturētajām kabeļu instalācijām
• Priekšējiem paneļiem, sienas stiprinājuma rozetēm un komutācijas paneļiem
• Vidēm, kur nepieciešama pastiprināta EMI/RFI aizsardzība
• Ātrai terminēšanai uz vietas bez instrumentiem

Galvenās specifikācijas

• Zīmols: EQUIP
• Modelis / MPN: 767221
• EAN: 4015867176528
• Kategorija: Cat.6A ekranēta keystone ligzda
• Savienotāja veids: RJ45, ekranēts
• Kontakti: apzeltīti
• Standarti: ISO/IEC 11801, EN 50173
• Uzstādīšana: bez instrumentiem
• Izmēri: 16 mm (P) x 20,1 mm (Dz) x 37,8 mm (A)

Kā lietot

Sagatavojiet Cat.6A kabeli saskaņā ar standarta terminēšanas praksi, ievietojiet vadus ligzdā, ievērojot uz moduļa uzdrukāto krāsu kodu, un ieslēdziet bez instrumentu terminēšanas mehānismu, lai nostiprinātu vadus. Iespraudiet keystone ligzdu priekšējā panelī, sienas rozetē vai komutācijas panelī, līdz tā nofiksējas ar klikšķi. Pēc uzstādīšanas pārbaudiet savienojamību un veiktspēju ar atbilstošu tīkla testēšanas aprīkojumu.

Ieteikumi

Izmantojiet ekranētus kabeļus un nodrošiniet pareizu rozetes, priekšējā paneļa vai komutācijas paneļa zemējumu, lai saglabātu ligzdas ekrāna efektivitāti. Pēc uzstādīšanas pārbaudiet savienojumu, lai apstiprinātu Cat.6A veiktspēju, un periodiski pārbaudiet kontaktus augsta mitruma vai korozīvā vidē.
