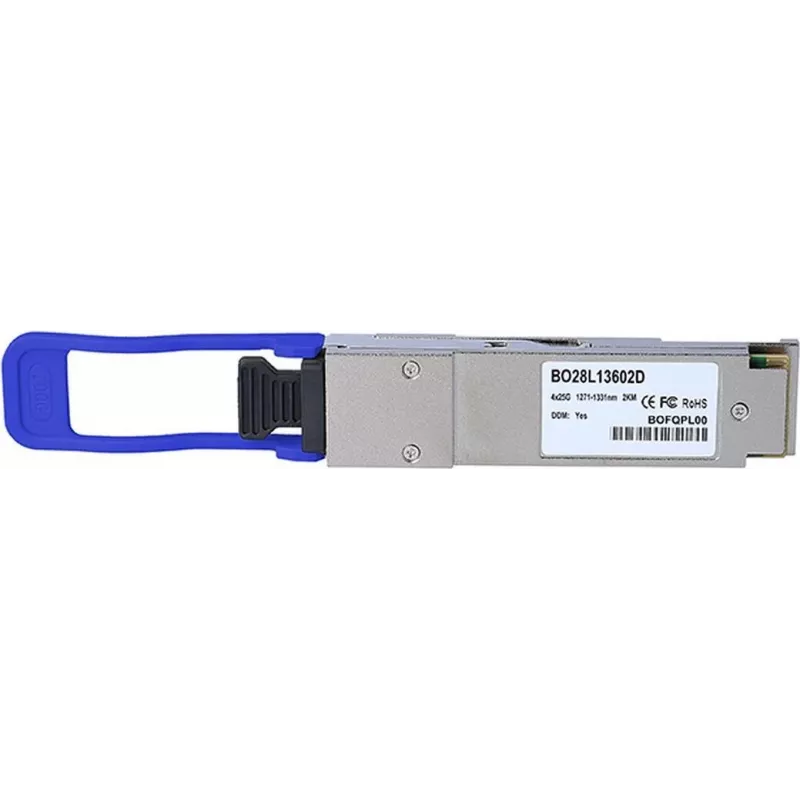

CBO raiduztvērējs QSFP28-100G-CWDM4 100G CWDM4 optiskais modulis

CBO raiduztvērējs QSFP28-100G-CWDM4 100G CWDM4 optiskais modulis ir QSFP28 formas faktora raiduztvērējs, kas paredzēts 100 gigabitu Ethernet savienojumiem, izmantojot rupjo viļņgaruma dalīšanas multipleksēšanu (CWDM4). Tas nodrošina kompaktu, karstās nomaiņas risinājumu augsta blīvuma slēdžu-slēdžu, slēdžu-maršrutētāju un maršrutētāju-maršrutētāju starpsavienojumiem datu centros un telesakaru vidē. Modulis atbalsta 100G pārraidi pa vienmoda šķiedru caur CWDM4 viļņa garuma kanāliem, ļaujot vienkāršot kabeļu savienojumus un efektīvi izmantot esošo šķiedru infrastruktūru.

Priekšrocības

Modulis piedāvā augstu pieslēgvietu blīvumu un zemu enerģijas patēriņu QSFP28 iepakojumā, ļaujot tīkla operatoriem palielināt joslas platumu bez ievērojamām fiziskās telpas vai dzesēšanas prasībām. Tā CWDM4 viļņa garuma pieeja samazina nepieciešamo šķiedru skaitu 100G saitēm salīdzinājumā ar paralēlo optiku, vienlaikus saglabājot veiktspēju tipiskos datu centru attālumos. Raiduztvērējs ir karstās nomaiņas spējīgs un saderīgs ar standarta QSFP28 korpusiem, atvieglojot uzstādīšanu un nomaiņu.

Piemērots

• Ātrgaitas datu centru starpsavienojumiem starp slēdžiem un maršrutētājiem
• Agregācijas un mugurkaula-lapas tīkla audumiem
• Telesakaru un operatora transporta saitēm universitātes pilsētiņas vai pilsētas tīklos
• Esošās vienmoda šķiedras infrastruktūras jaunināšanai līdz 100G

Galvenās specifikācijas

• Formas faktors: QSFP28 (4 kanālu, elektriskais interfeiss 100G)
• Datu pārraides ātrums: 100 gigabitu Ethernet
• Optiskā modulācija: CWDM4 viļņa garuma multipleksēšana
• Šķiedras tips: vienmoda šķiedras saderība CWDM4 kanāliem
• Savienotāja tips: standarta optiskās šķiedras dupleksā/MP-stila adaptera saderība atbilstoši CWDM4 implementācijām
• Sasniedzamība: piemērots tipiskiem datu centru un pilsētas attālumiem, kā definēts CWDM4 saitēm
• Jauda: zema enerģijas patēriņa QSFP28 klases modulis, piemērots augsta blīvuma lietojumiem

Lietošana

Uzstādiet QSFP28 raiduztvērēju saderīgā QSFP28 pieslēgvietā, līdz tas nofiksējas, ievērojot elektrostatiskās izlādes (ESD) piesardzības pasākumus, rīkojoties ar moduli. Pievienojiet atbilstošus vienmoda šķiedras savienotājkabeļus modulim, izmantojot atbilstošus savienotājus, un pārliecinieties par pareizu CWDM4 kanālu kartēšanu, ja izmantojat MTP/MP-stila nozarojumu vai duplekso izkārtojumu. Pārbaudiet saites statusu, izmantojot resursdatora ierīces pārvaldības saskarni, un pārraugiet signāla diagnostiku, ja tā tiek atbalstīta. Lai izņemtu, atvienojiet fiksatoru un uzmanīgi izvelciet moduli, vienlaikus ievērojot ESD drošību.

Ieteikumi

Izmantojiet rūpnīcā pārbaudītu vienmoda šķiedru un uzturiet tīrus savienotāju gala virsmas, lai nodrošinātu optimālu optisko veiktspēju. Apstipriniet saderību ar slēdža vai maršrutētāja ražotāju attiecībā uz QSFP28 optiskajiem moduļiem un pārbaudiet atbalstītos saites attālumus jūsu konkrētajam izvietojumam. Uzglabājiet neizmantotos moduļus aizsargiepakojumā, lai izvairītos no piesārņojuma un mehāniskiem bojājumiem.
