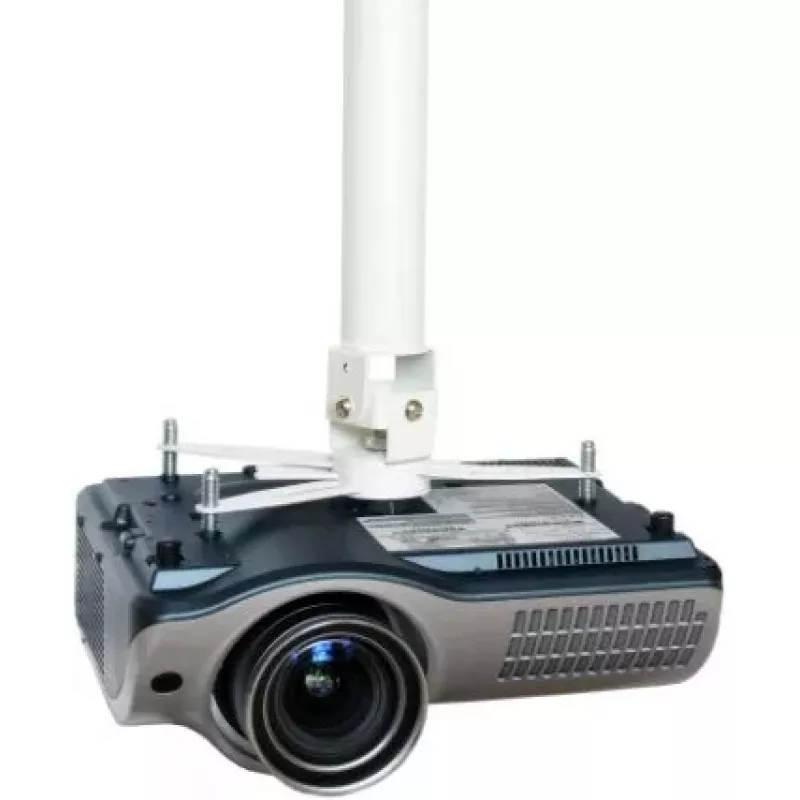

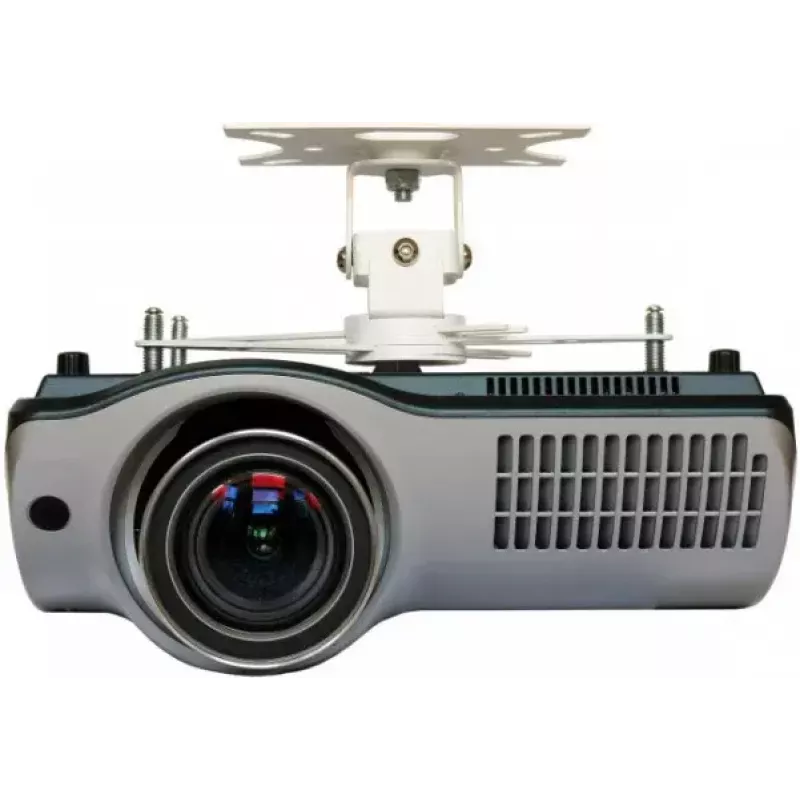

Ceiling Mount Vision TM-1200

Vision TM-1200 griestu stiprinājums ir universāls projektora griestu kronšteins, kas paredzēts, lai droši piestiprinātu vairumu video/datu projektoru pie griestiem. Tam ir fiksēts 1,1 m garš stabs, ko iespējams nogriezt uz vietas, lai iegūtu vēlamo garumu, balta apdare, kas integrējas ar standarta griestiem, un iekļauta drošības saite. Kronšteina maksimālā ieteicamā drošā darba slodze ir 20 kg, un tam ir kabeļiem draudzīgs dizains, kas nodrošina netraucētu piekļuvi lielgabarīta savienotājiem.

Priekšrocības

Fiksētā staba konstrukcija nodrošina augstu stingrību, vienlaikus ļaujot bezgalīgi mainīt garumu pēc nogriešanas. Drošības pretkritiena saite ir iekļauta drošai sekundārajai fiksācijai. Četru skrūvju caurlaides sistēma saglabā brīvu piekļuvi kabeļiem pat lieliem VGA savienotājiem. Drošības skrūves tiek izmantotas ātrās atbrīvošanas veidgabalu vietā, lai samazinātu manipulācijas risku. Slīpiem griestiem slīpuma mehānisms ļauj regulēt līdz pat 90°. Apdares disks (TM-1200) ir iekļauts, lai iegūtu glītu izskatu piekaramo griestu instalācijās.

Piemērots

• Video vai datu projektoru montāžai pie līdzeniem griestiem
• Instalācijām, kur nepieciešama apdares apdare piekaramajos griestos
• Telpām ar slīpiem griestiem, kur nepieciešamas slīpuma vai izlices konfigurācijas
• Mājas kino un profesionālām AV instalācijām ar projektoriem līdz 20 kg

Galvenās specifikācijas

• Modelis: Vision TM-1200
• Montāžas veids: Griesti
• Staba garums (piegādātais): 1,1 m (nogriežams uz vietas)
• Maksimālā ieteicamā drošā darba slodze (SWL): 20 kg
• Krāsa: Balta
• Iekļauts: drošības saite, uzgriežņu atslēga, sešstūra atslēga ar tapu, urbšanas šablons, skrūvju izlase, TM-1200 apdares disks
• Slīpuma mehānisms: līdz 90° slīpiem griestiem

Kā lietot

Izmēriet un atzīmējiet nepieciešamo staba garumu, pēc tam nogrieziet piegādāto 1,1 m garo stabu, izmantojot 2" cauruļu griezni ar 6–67 mm diapazonu (nav iekļauts). Izmantojiet komplektā esošo urbšanas šablonu, lai izurbtu 9 mm caurumus stabā montāžas stiprinājumiem. Piestipriniet griestu plāksni pie konstrukcijas saskaņā ar vietējiem būvniecības un drošības noteikumiem, samontējiet caurlaides četru skrūvju sistēmu, lai atstātu kabeļu ceļu brīvu, un nostipriniet stabu. Pielāgojiet kronšteina sviras, lai tās sakristu ar projektora vītņotajiem ieliktņiem, ievietojiet piemērotu skrūvi no piegādātās izlases un pievelciet ar komplektā esošo uzgriežņu atslēgu un sešstūra atslēgu ar tapu. Piestipriniet drošības saiti kā sekundāro fiksāciju. Ja montējat piekaramajos griestos, piestipriniet TM-1200 apdares disku, lai iegūtu pabeigtu izskatu.

Ieteikumi

Izmantojiet stiprinājumu tikai ieteicamās 20 kg SWL robežās, ievērojiet vietējos montāžas standartus griestu stiprinājumiem un valkājiet atbilstošu drošības aprīkojumu, griežot un uzstādot stabu. Cauruļu grieznis un metāla griešanas disks nav iekļauti; iegādājieties tos no sava būvniecības preču piegādātāja. Lai panāktu visaugstāko stabilitāti, priekšroku dodiet masīviem griestu stiprinājumiem, nevis tikai viegliem materiāliem.
