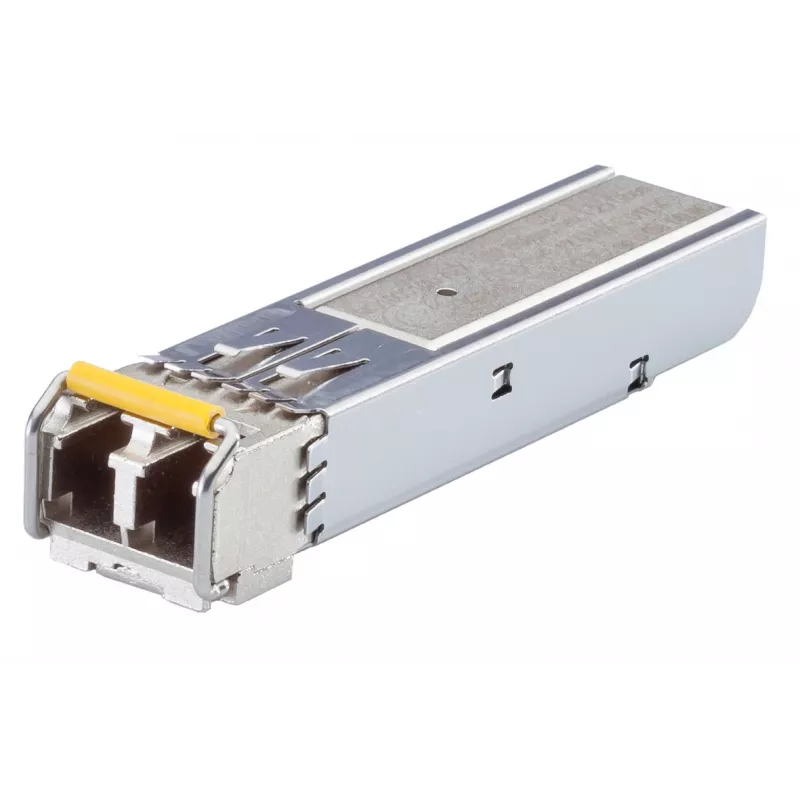

Cisco raiduztvērējs modulis tīkla uztvērēja modulis

Cisco raiduztvērējs modulis tīkla uztvērēja modulis ir karstās nomaiņas SFP (Small Form-factor Pluggable) gigabitu saskarnes pārveidotājs, kas paredzēts lietošanai Gigabit Ethernet portos un slotos. Atbilstoši IEEE 802.3z 1000BASE-SX standartam šis modulis atbalsta daudzmodu optiskās šķiedras savienojumus un nodrošina optiskās šķiedras savienojamību saderīgām tīkla ierīcēm. Moduļa kompaktais SFP formas faktors ļauj elastīgi izvietot to komutatoros, maršrutētājos un tīkla saskarnes kartēs, kas pieņem SFP uztvērējus.

Priekšrocības

Šis 1000BASE-SX uztvērējs nodrošina standartizētu gigabitu optiskās šķiedras savienojamību karstās pievienošanas SFP iepakojumā, kas ļauj viegli veikt jauninājumus vai nomaiņu, neizslēdzot aprīkojumu. Tas atbalsta īsa attāluma daudzmodu optiskās šķiedras savienojumus un ir atpakaļsaderīgs ar aprīkojumu, kas atbilst IEEE 802.3z specifikācijām. Moduļa mazais izmērs un nozares standarta saskarne vienkāršo krājumu pārvaldību un savietojamību ar dažādu tīkla aparatūru.

Piemērots

• Īsa attāluma daudzmodu optiskās šķiedras savienojumiem datu centros un universitātes pilsētiņu tīklos
• SFP portu jaunināšanai vai nomaiņai komutatoros, maršrutētājos un mediju pārveidotājos
• Gigabit Ethernet ierīču savienošanai, izmantojot daudzmodu optisko šķiedru ēkās vai starp tuvumā esošām telpām

Galvenās specifikācijas

• Formas faktors: SFP (Small Form-factor Pluggable)
• Standarts: IEEE 802.3z 1000BASE-SX
• Optiskās šķiedras tips: Daudzmodu optiskā šķiedra
• Attālums: līdz 550 m ar 50 µm daudzmodu optisko šķiedru; līdz 220 m ar 62,5 µm FDDI klases daudzmodu optisko šķiedru
• Svars: 0,075 kg

Lietošana

Ievietojiet SFP uztvērēju SFP portā, līdz tas cieši iegulst un fiksators nofiksējas; ievērojiet resursdatora ierīces ražotāja norādījumus par karsto pievienošanu, lai netraucētu datu plūsmu. Pievienojiet daudzmodu optiskās šķiedras kabeli (ar atbilstošu savienotāja tipu) uztvērēja optiskās šķiedras portam, nodrošinot pareizu polaritāti un drošus savienojumus. Pārbaudiet resursdatora ierīces savienojuma un aktivitātes gaismas diodes, lai apstiprinātu veiksmīgu savienojuma sarunu veikšanu gigabitu ātrumā.

Ieteikumi

Izmantojiet daudzmodu optisko šķiedru ar pareizo serdes izmēru norādītajiem attālumiem: 50 µm optisko šķiedru savienojumiem līdz 550 m un 62,5 µm FDDI klases optisko šķiedru savienojumiem līdz 220 m. Rīkojieties ar uztvērēju un optisko šķiedru savienotājiem uzmanīgi, lai izvairītos no piesārņojuma; pirms savienošanas pārbaudiet un, ja nepieciešams, notīriet savienotāju gala virsmas. Nomainiet vai jauniniet SFP moduļus saskaņā ar tīkla apkopes procedūrām un saderības prasībām.
