Cobbler izvada komplekts ALLNET ALL-BRICK-0223 Brick'R'knowledge sistēmai

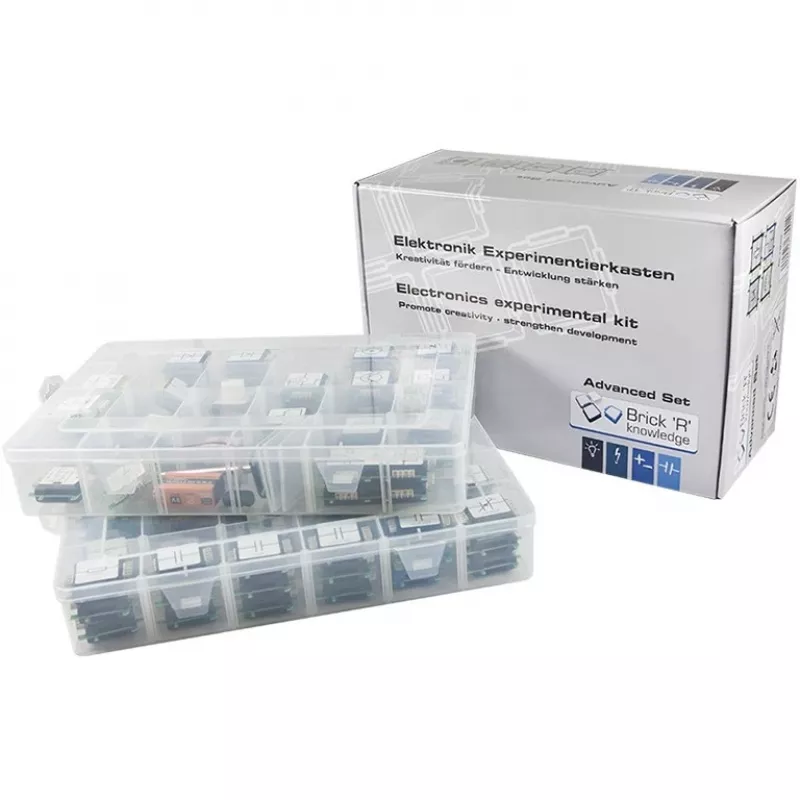

ALLNET ALL-BRICK-0223 Cobbler izvada komplekts Brick'R'knowledge sistēmai ir uzlabots izglītības komplekts, kurā ir 111 ķieģeļi un komponenti, kas paredzēti elektrotehnikas koncepciju mācīšanai un izpētei. Komplekts ļauj veidot sarežģītas shēmas un ir saderīgs ar Brick"R"knowledge moduļiem, nodrošinot eksperimentus no pamatskolas stundām līdz universitātes līmenim un inženieru prototipēšanai. Īpaši savienotāji un atvērtā koda dizains ļauj veidot lielas shēmas, pievienot pielāgotus komponentus un veikt RF eksperimentus; nākotnē plānota integrācija ar osciloskopiem un signālu ģeneratoriem, lai apmierinātu rūpniecības vajadzības.

Priekšrocības

Šajā uzlabotajā komplektā ir apvienots plašs pasīvo un aktīvo elektronisko komponentu klāsts ar specializētiem ķieģeļiem un savienotājiem, lai nodrošinātu sarežģītu, modulāru shēmu veidošanu. Atvērtā koda pieeja ļauj paplašināt un pielāgot komponentus, savukārt iekļautās RF daļas padara komplektu unikālu radiofrekvenču eksperimentiem. Komplekts ir saderīgs ar Brick'R'knowledge izglītības metodoloģiju un atbalsta praktisku mācīšanos dažādos izglītības līmeņos.

Piemērots

• Stundām klasē sākumskolās un vidusskolās
• Universitāšu laboratorijām un inženierzinātņu kursiem
• Praktiskai prototipēšanai un hobiju elektronikas projektiem
• RF eksperimentiem un ar signāliem saistītiem projektiem

Galvenās specifikācijas

• Modelis: ALLNET ALL-BRICK-0223 Cobbler izvada komplekts Brick'R'knowledge sistēmai

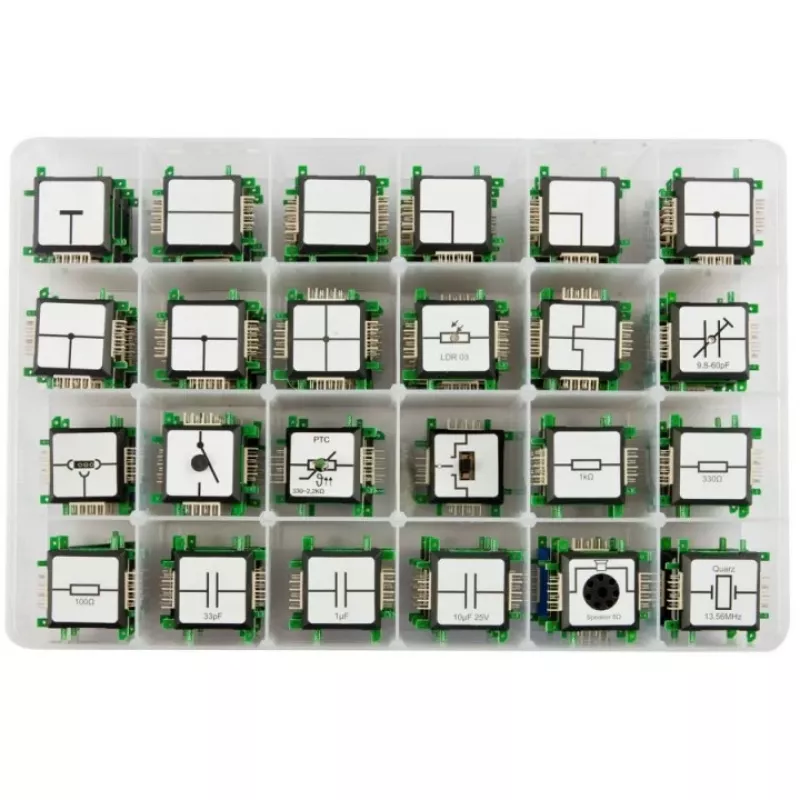

• Saturs: 111 ķieģeļi un komponenti (skatīt sarakstu zemāk)
• Svars (komplekts): 3,05 kg
• Zīmols: ALLNET
• MPN: ALL-BRICK-0223
• EAN: 4038816041029

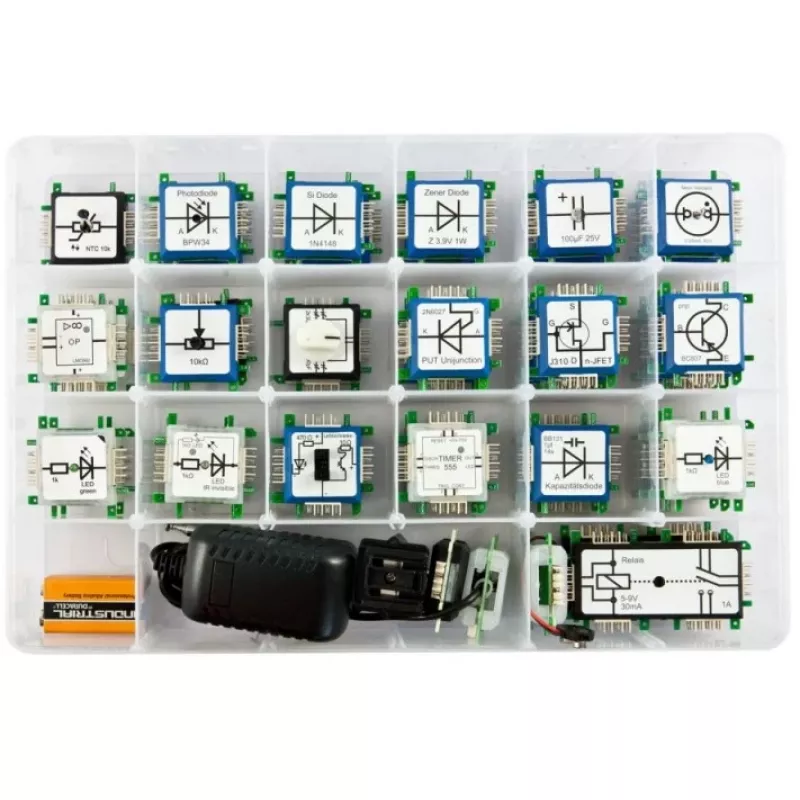

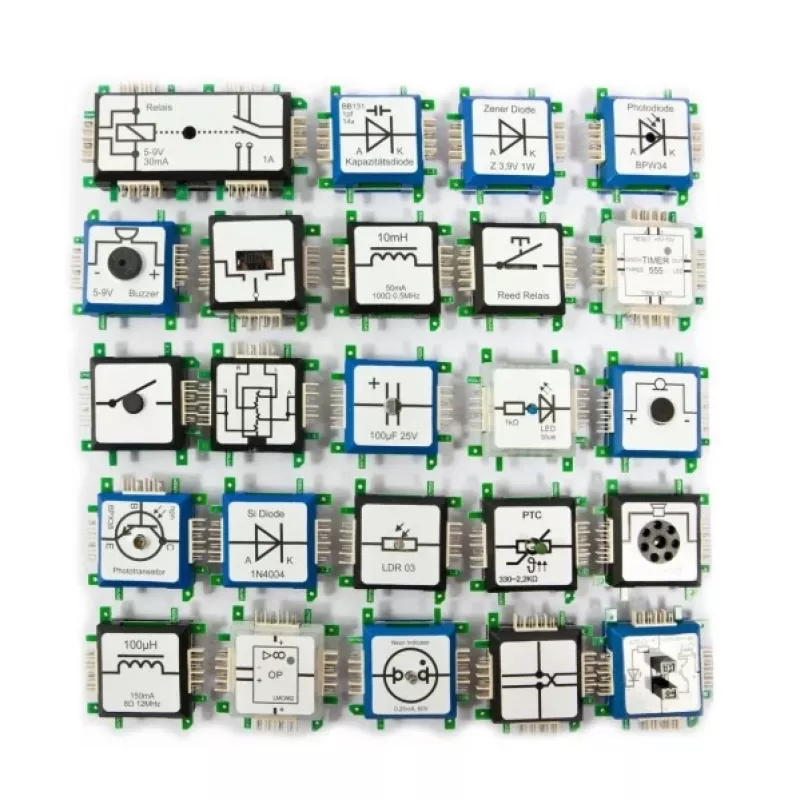

• Galvenie komponenti: 3,5 mm stereo + mikrofona ligzda (4 polu), 9 V barošanas adapteris ar 1 A drošinātāju un zemējumu, antena, baterijas adapteris, zummers, fotodiode BPW34, germānija diode AA118, varaktora diode BB131, standarta diodes (1N4004, 1N4148), Zenera diode 3,9 V, kvēlspuldze, uzlabotā komplekta rokasgrāmata
• Kondensatori: vairāki fiksēti un mainīgi tipi (1 µF, 10 µF 25 V, 100 µF 25 V elektrolītiskais, 100 nF 50 V, 10 nF, 1 nF, 33 pF; mainīgie 2x30 pF/2x300 pF, 2–30 pF, 9,8–60 pF)
• Gaismas diodes: zila, dzeltena, zaļa, IR, sarkana; skaļrunis; gaismas barjera; mikrofons
• Integrālās shēmas un pusvadītāji: LM386, LMC662, 555 taimeris, PUT 2N6027, JFET J310, MOS 2N7002, BC817, BC807, fototranzistors BPX38
• Induktivitātes spoles: 10 µH, 22 µH, 100 µH, 10 mH
• Releji: mēlīšu relejs un divi releji 8–12 V 30 mA
• Rezistori un sensori: NTC 10k, PTC 2,2k, LDR fotorezistors, dažādi fiksēti rezistori (100k, 100 Ω, 10k, 1k, 330 Ω, 4,7k)
• Dažādi: potenciometrs 10 kΩ, zummers, pogas, slēdži, universāls ķieģelis, vairāki vadu ķieģeļi un šķērsošanas/zemējuma/stūra līnijas

Lietošana

Sekojiet iekļautajai uzlabotā komplekta rokasgrāmatai, lai soli pa solim saliktu moduļus un shēmas. Sāciet ar ķieģeļu un komponentu identificēšanu pēc to marķējuma un rokasgrāmatas satura saraksta. Izmantojiet īpašos savienotājus un vadu ķieģeļus, lai izveidotu nepieciešamās shēmas topoloģijas; ievietojiet aktīvos un pasīvos komponentus ķieģeļu turētājos saskaņā ar shēmas diagrammām. RF eksperimentiem pievienojiet antenu un varaktora/spoļu kombinācijas, kā aprakstīts instrukcijās. Pievienojiet strāvu, izmantojot 9 V adapteri vai baterijas adapteri, tikai pēc pareizu savienojumu pārbaudes. Integrējot papildu vai pielāgotus komponentus, ievērojiet polaritāti un ražotāja norādītos parametrus.

Ieteikumi

Izmantojiet komplektu izglītības iestādēs atbilstošā uzraudzībā un ievērojiet standarta drošības pasākumus: atvienojiet shēmas no strāvas pirms komponentu maiņas, ierobežojiet barošanas spriegumu līdz nominālajām vērtībām un izvairieties no īssavienojumiem. RF un osciloskopa darbiem uzturiet pareizu zemējumu un ekranēšanu un konsultējieties ar rokasgrāmatu, pielāgojot komplektu mērīšanas iekārtām.
