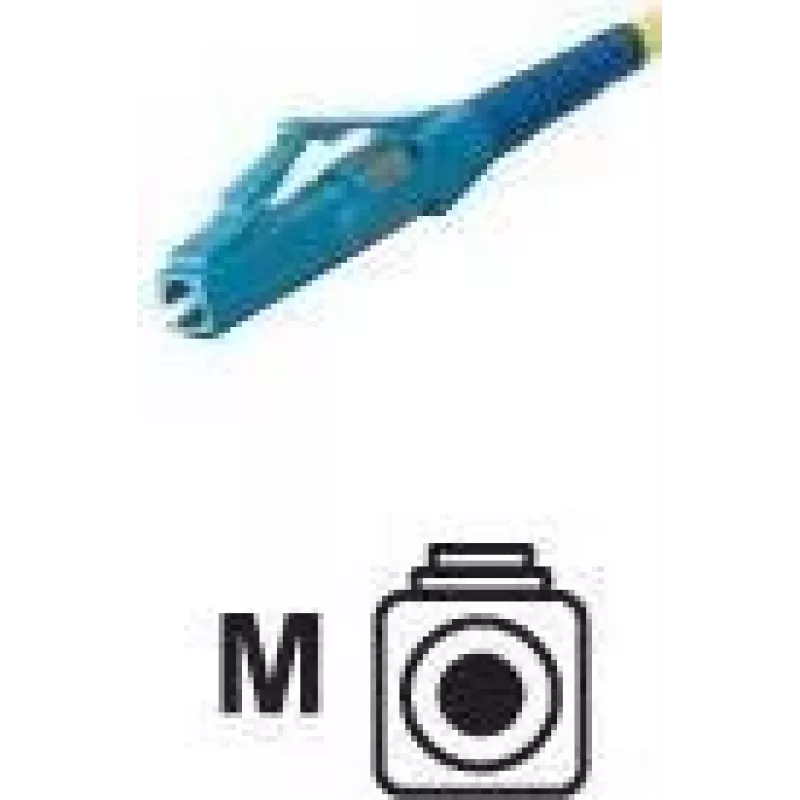

Corning UniCam LC savienotājs E9 UltraPC vienmoda optiskā šķiedra 95-200-99

Corning UniCam LC savienotājs E9 UltraPC ir vienmoda optiskās šķiedras LC savienotājs ar UltraPC pulētu gala virsmu, kas paredzēts precīzai terminēšanai. Tas ir piemērots lietošanai vidēs, kur nepieciešami stabili optiskie savienojumi ar zemiem zudumiem, piemēram, tīkla iekārtās, savienojumu paneļos un optisko šķiedru komplektos. Savienotājs ir veidots, lai nodrošinātu nemainīgu vienmoda veiktspēju un vienkāršu uzstādīšanu uz vietas telekomunikāciju un datu centru kabeļu sistēmu darbiem.

Priekšrocības

Savienotājam ir pulēta UltraPC gala virsma, kas samazina atpakaļatstarošanos un ievades zudumus vienmoda līnijās. Tā LC formas koeficients nodrošina kompaktu nospiedumu augsta blīvuma paneļiem un iekārtām, savukārt mehāniskā konstrukcija ļauj veikt vienkāršu un atkārtojamu terminēšanu. Komponents ir savietojams ar standarta LC adapteriem un komplektiem, atvieglojot integrāciju esošajās optisko šķiedru infrastruktūrās bez nepieciešamības pēc īpašiem instrumentiem, izņemot parastos optiskās šķiedras terminēšanas palīglīdzekļus.

Piemērots

• Vienmoda optisko šķiedru savienojumu paneļiem un sadales rāmjiem
• Iepriekš terminētiem optisko šķiedru komplektiem un pigteilu kabeļiem
• Telekomunikāciju skapjiem un datu centru starpsavienojumiem
• Uzstādīšanai uz vietas, kur nepieciešami zemi ievades zudumi un zema atpakaļatstarošanās

Galvenās specifikācijas

• Savienotāja tips: LC (mazs formas koeficients)
• Moda: vienmoda
• Gala virsmas pulējums: UltraPC
• Tipisks pielietojums: savienojumu paneļi, optisko šķiedru komplekti, iekārtu pieslēgvietas
• Savietojamība: standarta LC adapteri un kontaktligzdas
• Konstrukcijas fokuss: zemi ievades zudumi un samazināta atpakaļatstarošanās

Lietošanas norādījumi

Sagatavojiet vienmoda optisko šķiedru saskaņā ar standarta terminēšanas procedūrām: noņemiet apvalku, notīriet un nošķeļiet šķiedru vajadzīgajā garumā. Ievietojiet šķiedru savienotāja korpusā, ievērojot ražotāja terminēšanas soļus, un, ja nepieciešams, izmantojiet piemērotus pulēšanas vai presēšanas instrumentus. Pēc montāžas pārbaudiet savienojuma kvalitāti ar optiskās jaudas mērītāju vai optisko zudumu testa komplektu un pārbaudiet gala virsmu ar optiskās šķiedras mikroskopu, lai pārliecinātos par pareizu UltraPC pulējumu un izlīdzinājumu. Visbeidzot, nostipriniet savienotāju LC adapterī vai paneļa pieslēgvietā darbībai.

Ieteikumi

Rīkojieties ar optisko šķiedru gala virsmām uzmanīgi un pirms savienošanas pārbaudiet savienotājus, lai izvairītos no piesārņojuma un iespējamas signāla pasliktināšanās. Izmantojiet standarta vienmoda tīrīšanas procedūras un pēc uzstādīšanas pārbaudiet līnijas, lai apstiprinātu pieņemamus ievades zudumu un atstarošanās līmeņus.
