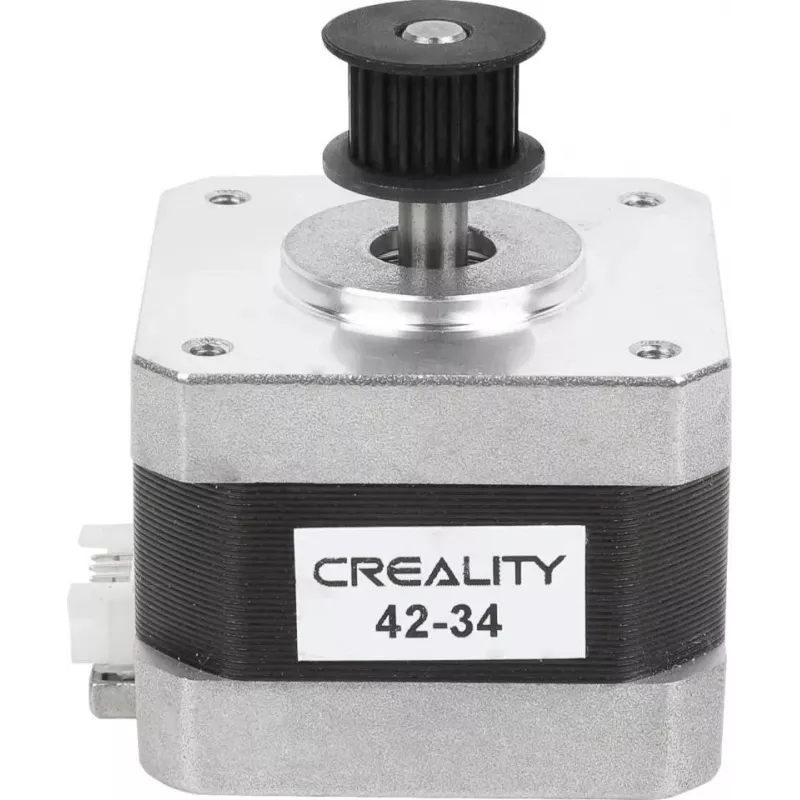

Creality Ender-3 V3 SE X-Assis Soļu Motors (NEMA 17, 1.8°, 4-Vadu, JST-XH)

Creality Ender-3 V3 SE X-Assis soļu motors (3204120188) ir oriģināla rezerves daļa, kas īpaši izstrādāta Creality Ender-3 V3 SE 3D printerim. Šis NEMA 17 soļu motors nodrošina precīzu un uzticamu kustību pa X-asi, garantējot konsekventu drukas kvalitāti. Motors ir veidots ar 2-fāžu dizainu un soļa leņķi 1.8°, nodrošinot vienmērīgu un precīzu pozicionēšanu. Motoram ir D-veida vārpsta ar 5mm diametru un 4-vadu savienojums ar JST-XH 4-pin savienotāju vieglai uzstādīšanai.

Priekšrocības

Šis soļu motors piedāvā augstu noturēšanas griezes momentu 0.42 Nm, nodrošinot stabilas un precīzas kustības. Tā nominālais spriegums 3.6V DC un strāva 1.5A uz fāzi padara to saderīgu ar Ender-3 V3 SE vadības plati. Motors darbojas plašā temperatūras diapazonā no -10°C līdz 50°C un ir aprīkots ar B klases izolāciju (130°C) uzlabotai izturībai. D-veida vārpsta novērš slīdēšanu, un kompaktais NEMA 17 rāmja izmērs nemanāmi iekļaujas printera X-ass komplektācijā.

Piemērots

• Creality Ender-3 V3 SE 3D printeriem
• Bojāta vai nolietota X-ass soļu motora nomaiņai
• X-ass kustības sistēmas uzlabošanai vai remontam

Galvenās specifikācijas

• Motora tips: NEMA 17
• Saderīgā ass: X-Ass
• Soļa leņķis: 1.8°
• Fāžu skaits: 2-fāžu
• Nominālais spriegums: 3.6V DC
• Nominālā strāva: 1.5A / fāze
• Noturēšanas griezes moments: 0.42 Nm (42 N.cm)
• Fāzes pretestība: 2.4 Ω ± 10%
• Fāzes induktivitāte: 2.8 mH ± 20%
• Vārpstas diametrs: 5mm
• Vārpstas tips: D-Cut
• Vadu skaits: 4-vadu
• Savienotāja tips: JST-XH 4-Pin
• Izolācijas klase: B klase (130°C)
• Darba temperatūra: -10°C līdz 50°C
• Rotora inerce: 54 g.cm²

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, pārliecinieties, ka motors ir pareizi pievienots X-ass draiverim uz galvenās plates. Izmantojiet oriģinālās montāžas skrūves un pārbaudiet vadu polaritāti. Ja nomaināt esošo motoru, ievērojiet kabeļu maršrutu, lai izvairītos no traucējumiem ar kustīgajām daļām.
