D-sub (15 kontaktu) savienotājs ShiverPeaks 79115-1 — 15 kontaktu seriālā/paralēlā saskarne

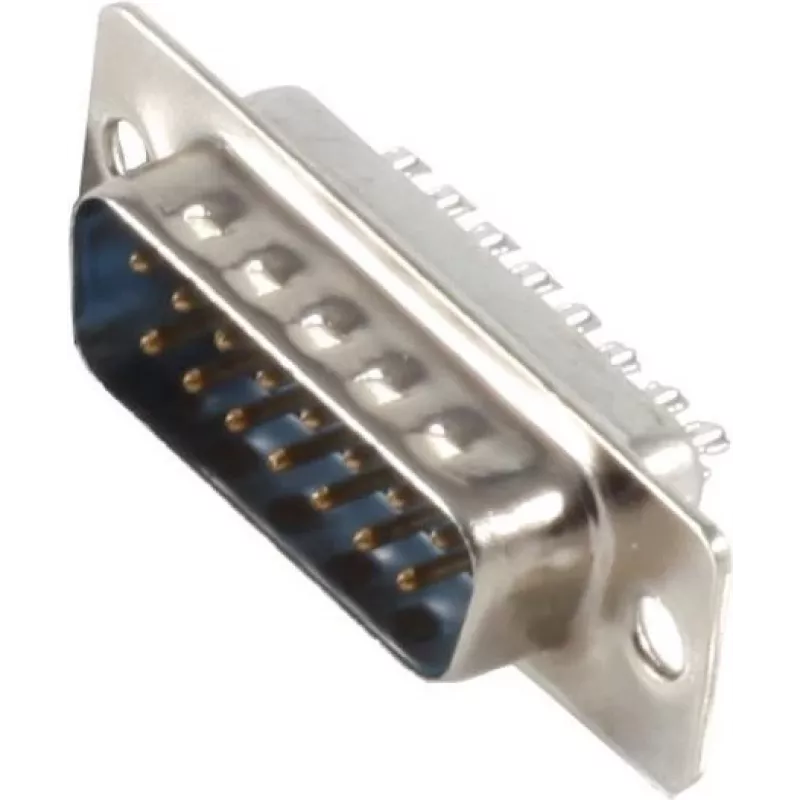

ShiverPeaks D-sub 15 kontaktu savienotāja modelis 79115-1 ir kompakts 15 kontaktu saskarnes savienotājs, kas paredzēts seriālajiem un paralēlajiem signālu savienojumiem. Tas atbilst standarta SUB-D formas faktoram, lai nodrošinātu uzticamu vīrišķo/sievišķo savienošanu datu, vadības un perifērijas saitēm rūpniecības, audiovizuālajās un skaitļošanas iekārtās. Savienotājs ir paredzēts kabeļu komplektiem, paneļu montāžai un ierīču starpsavienojumiem, kur nepieciešama stabila 15 kontaktu D-sub saskarne.

Priekšrocības

Savienotājs piedāvā kompaktu, standartizētu 15 kontaktu izkārtojumu, kas nodrošina savietojamību ar plašu seriālo un paralēlo ierīču klāstu. Tā konstrukcija atbalsta drošu savienošanu un stabilu elektrisko kontaktu, samazinot periodiskus savienojuma pārtraukumus lietojumos ar vibrāciju vai biežu pieslēgšanu. Dizains ir piemērots lodēšanas stila kabeļu galu apstrādei un integrācijai instalācijās vai paneļos montētās saskarnēs, nodrošinot paredzamu elektrisko ceļu signālu un vadības līnijām.

Piemērots

• Seriālo datu saitēm (RS-232/RS-422/RS-485 saderīga elektroinstalācija)
• Paralēlajiem vadības un perifērijas savienojumiem
• Audiovizuālo iekārtu starpsavienojumiem
• Rūpniecības vadības paneļiem un instrumentācijai
• Kabeļu komplektiem un pielāgotām elektroinstalācijas instalācijām

Galvenās specifikācijas

• Savienotāja tips: D-sub 15 kontaktu (SUB-D, 15 kontakti)
• Kontaktu izkārtojums: 15 kontakti standarta D-sub izkārtojumā
• Galu apdares veids: lodēšanas uzgalis / lodēšanas stila kabeļa galu apdare, piemērota manuālai vai pārplūdes lodēšanai
• Montāžas iespējas: kabeļu montāžas un paneļu montāžas lietojumi
• Dzimumu iespējas: vīrišķais un sievišķais savienojums pieejami tipiskos D-sub pāros
• Darbības lietojums: signālu un vadības līniju pārraide seriālajās un paralēlajās saskarnēs

Kā lietot

Sagatavojiet kabeļa dzīslas, noņemot izolāciju līdz lodēšanas uzgaļiem piemērotam garumam. Ja nepieciešams, alvojiet vadus, pēc tam ievietojiet katru dzīslu atbilstošajā lodēšanas uzgalī saskaņā ar paredzētā seriālā vai paralēlā protokola elektroinstalācijas shēmu. Droši pielodējiet katru savienojumu, pārbaudiet savienojumus, vai nav aukstās lodēšanas problēmu, un samontējiet visus pievienotos izolatorus vai spriegojuma atvieglojumus. Paneļu instalācijām izlīdziniet savienotāju ar paneļa izgriezumu un piestipriniet, izmantojot montāžas aparatūru; pārbaudiet, vai savienotājelementi tīri saslēdzas un vai īkšķskrūves vai bloķēšanas mehānismi ir pievilkti, lai novērstu kustību.

Ieteikumi

Izmantojiet atbilstošu kabeļa ekranēšanu un zemēšanas praksi troksnim jutīgām signālu līnijām un ievērojiet pievienotās iekārtas elektroinstalācijas standartu, lai nodrošinātu pareizu kontaktu piešķiri. Izvairieties no pārmērīgas liekšanas lodēšanas galu zonā un nodrošiniet spriegojuma atvieglojumu, lai novērstu mehānisku spriedzi uz lodējumiem.
