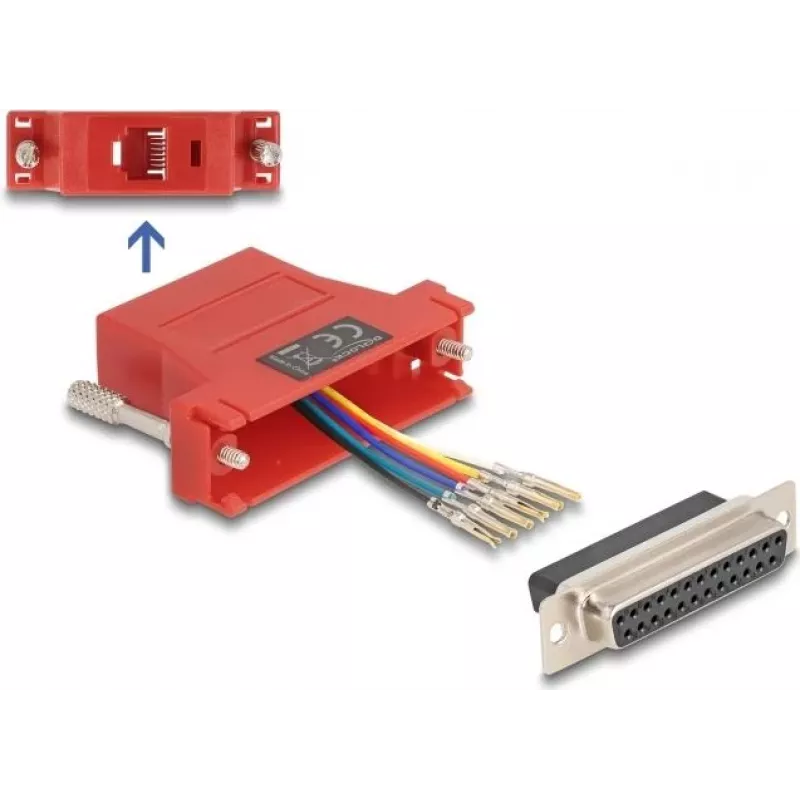

D-Sub 25 kontaktu sievišķā tipa uz RJ12 sievišķā tipa montāžas komplekts, DELOCK, sarkans

Šis DELOCK montāžas komplekts nodrošina D-Sub 25 kontaktu sievišķā tipa uz RJ12 sievišķā tipa savienojumu sarkanā korpusā, kas paredzēts kabeļu izgatavošanai vai remontam, pārveidojot 25 kontaktu D-Sub saskarni uz RJ12 telefona/ISDN spraudni. Komplektā ir savienotāji, kas konfigurēti D-Sub 25 sievišķajai saskarnei un RJ12 sievišķajai ligzdai. Kontaktus var ievietot D-Sub korpusā atbilstoši nepieciešamajam kontaktu izvietojumam, un ligzdas nofiksējas vietā, nodrošinot uzticamu kontaktu.

Priekšrocības

Komplekts piedāvā elastīgu kontaktu izvietojumu D-Sub 25 saskarnei, ļaujot veikt pielāgotu vadu savienošanu seriālajām, telekomunikāciju vai vadības lietojumprogrammām. Nofiksējamo kontaktu konstrukcija nostiprina savienojumus bez savienotāja korpusa lodēšanas, un sarkanā krāsa nodrošina ātru vizuālo identifikāciju, ja tiek izmantoti vairāki mezgli. Standarta D-Sub 25 sievišķā tipa un RJ12 sievišķās ligzdas kombinācija atbalsta tiešu pielāgošanu telefona vai ISDN kabeļiem, kur nepieciešama D-Sub uz RJ12 pārveide.

Piemērots

• Seriālo adaptera kabeļu izgatavošanai vai remontam, kur nepieciešama pārveide no D-Sub 25 uz RJ12
• Ierīču ar D-Sub 25 saskarnēm savienošanai ar telefona, ISDN vai RJ12 terminētām līnijām
• Pielāgotam vadu savienojumam un kontaktu kartēšanai telekomunikāciju vai rūpniecisko vadības signālu vajadzībām

Galvenās specifikācijas

• Savienotāja tips: D-Sub 25 kontaktu sievišķais uz RJ12 sievišķais
• Krāsa: sarkana
• Daudzums: 1 montāžas komplekts
• Kontaktu ievietošana: individuāls kontaktu izvietojums D-Sub korpusā
• Montāža: nofiksējamas ligzdas drošam kontaktam

Lietošana

Sagatavojiet kabeļa galus un izvietojiet vadus atbilstoši nepieciešamajai kontaktu shēmai. Ievietojiet atsevišķos kontaktus D-Sub 25 korpusā, ievērojot vēlamo izvietojumu, un spiediet, līdz ligzdas nofiksējas ar klikšķi. Pievienojiet RJ12 sievišķo ligzdu un nostipriniet saskaņā ar komplekta instrukcijām vai lietojuma vajadzībām. Pirms kabeļa nodošanas ekspluatācijā pārbaudiet nepārtrauktību un pareizu vadu savienojumu ar multimetru vai kabeļu testeri.

Ieteikumi

Izmantojiet šo montāžas komplektu kontrolētās vidēs, kur nepieciešama pielāgota kontaktu kartēšana starp D-Sub 25 saskarni un RJ12 terminētām līnijām. Pārbaudiet pievienoto ierīču vadu shēmas un pēc montāžas veiciet savienojamības testus, lai nodrošinātu uzticamu komunikāciju pa telefona vai ISDN kabeļiem.
