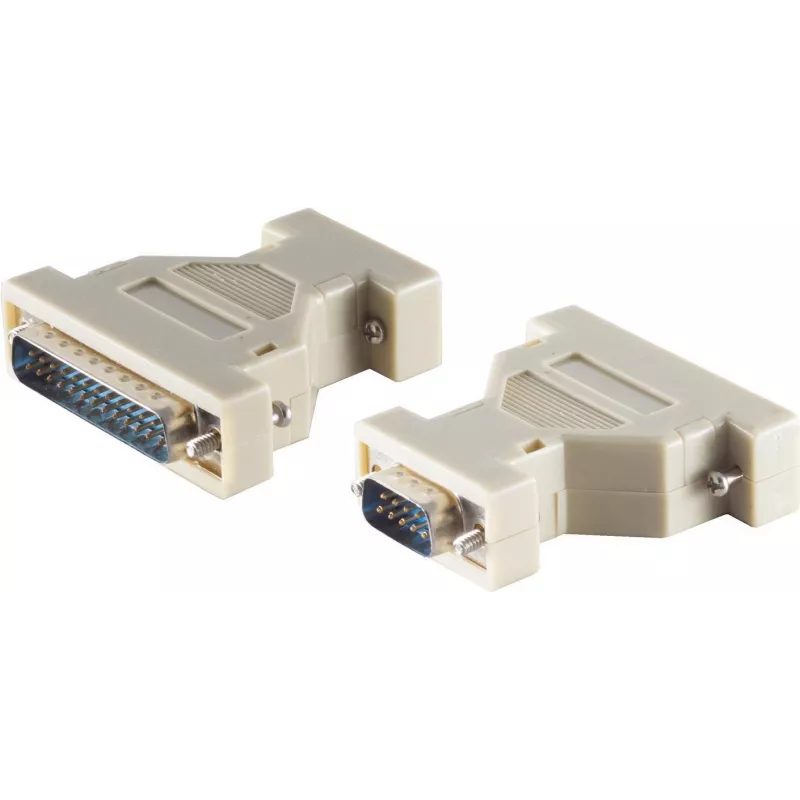

D-Sub adapteris ShiverPeaks COM 913 SC 9 kontaktu uz 25 kontaktiem

D-Sub adapteris ShiverPeaks COM 913 SC 9 kontaktu uz 25 kontaktiem nodrošina vienkāršu mehānisku pārveidošanu starp 9 kontaktu (DB9) D-Sub savienotāju un 25 kontaktu (DB25) D-Sub savienotāju. Tas ir paredzēts signālu maršrutēšanai un mantotajiem seriālajiem interfeisiem, kur nepieciešama fiziska saderība, nemainot signālu tipus. Adapteris ir piemērots lietošanai ar RS-232 iekārtām, seriālajām ierīcēm, rūpnieciskiem kontrolleriem un vecākām perifērijas ierīcēm, kas izmanto D-Sub savienotājus.

Priekšrocības

Šis ShiverPeaks adapteris nodrošina tiešu savienojumu starp DB9 un DB25 ierīcēm, saglabājot oriģinālos signālu ceļus. Tā kompaktais plastmasas korpuss ļauj to viegli ievietot statīvos, testēšanas stendos un šaurās vietās. Adapteris saglabā kontaktu kartējumu tipiskiem seriālajiem lietojumiem un novērš nepieciešamību pēc pārvadiem vai pielāgotu kabeļu izgatavošanas, vienkāršojot mantoto ierīču integrāciju mūsdienu iekārtās.

Piemērots (uzdevumiem / lietošanas gadījumiem)

• RS-232 seriālo ierīču savienošana ar atšķirīgiem D-Sub savienotāju izmēriem
• Mantoto perifērijas ierīču un instrumentu integrēšana testēšanas stendos
• Rūpniecisko kontrolieru un HMI savienošana, kas izmanto DB9 vai DB25 pieslēgvietas
• Pagaidu vai pastāvīga signālu maršrutēšana, kur tiek saglabāts kontaktu kartējums

Galvenās specifikācijas

• Savienotāja tips: 9 kontaktu vīrišķais D-Sub uz 25 kontaktu sievišķo D-Sub (mehāniskais adapteris)
• Korpusa materiāls: plastmasa
• Saderība: izstrādāts standarta D-Sub kontaktu izkārtojumiem, ko izmanto seriālajos interfeisos
• Paredzētie signāli: saglabā esošos seriālo signālu tipus (bez līmeņu pārveidošanas)
• Montāža: iekļauts adapteris paneļa-kabeļa vai kabeļa-kabeļa savienojumiem

Kā lietot

Izlīdziniet adaptera DB9 spraudni ar atbilstošo DB9 ligzdu un viegli ievietojiet to, līdz savienotāji nofiksējas. Pievienojiet DB25 pusi pie atbilstošā ierīces vai kabeļa DB25 savienotāja, nodrošinot pareizu orientāciju un drošu mehānisku savienojumu. Nav nepieciešama elektriskā konfigurācija, jo adapteris neveic signālu pārveidošanu; pirms darbības pārbaudiet, vai abas pievienotās ierīces izmanto saderīgu seriālo signalizāciju (piemēram, RS-232) un atbilstošus kontaktu izkārtojumus.

Ieteikumi

Lietojiet adapteri sausā, iekštelpu vidē un nepakļaujiet to pārmērīgam mehāniskam spriegumam vai mitrumam. Pirms lietošanas pārbaudiet ierīču kontaktu izkārtojumus un signālu tipus, lai novērstu nepareizu vadu savienojumu. Instalācijās, kur nepieciešama droša stiprināšana, izmantojiet saderīgas savienotāju skrūves vai sprieguma mazināšanas elementus pievienotajiem kabeļiem, lai samazinātu kustību adaptera saskarnē.
