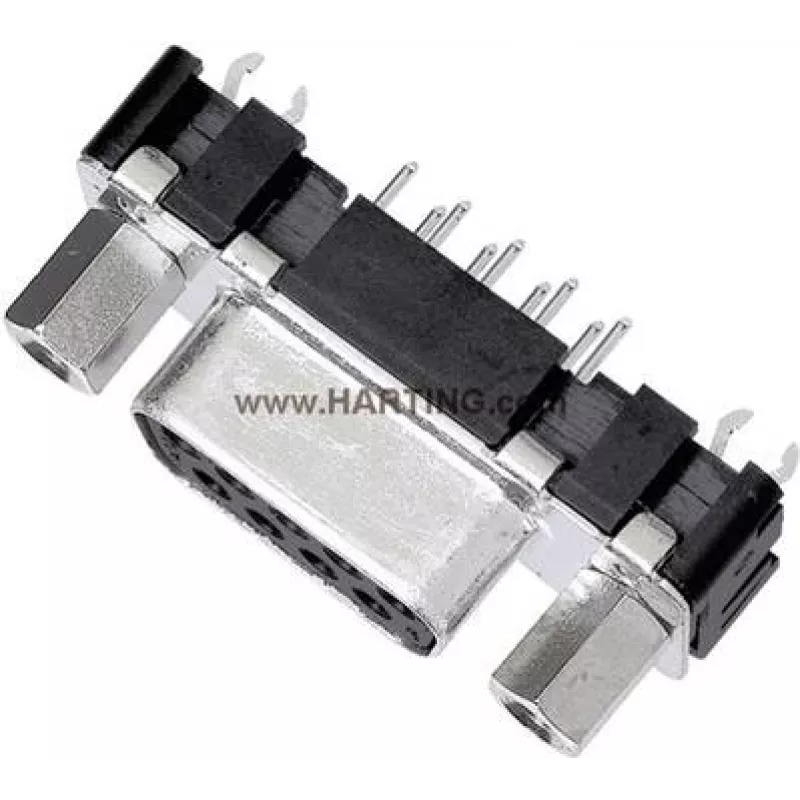

D-Sub savienotājs Harting 09 66 251 6512, 15 kontaktu lodēšana, 180° orientācija

Harting D-Sub savienotājs ar 15 kontaktiem lodēšanai, 180° orientācija ir caurummontāžas D-Sub saskarne, kas paredzēta uzticamiem elektriskiem savienojumiem vadības un rūpniecības iekārtās. Savienotājs nodrošina 15 lodējamus kontaktus klasiskā D-Sub korpusā, piemērots paneļu vai kabeļu mezgliem, kur nepieciešama standarta 15 kontaktu D-Sub saskarne. Tā 180° orientācija novieto lodēšanas kontaktus montāžai un maršrutēšanai lietojumos ar ierobežotu vietu aiz iespiedshēmas plates vai paneļa.

Priekšrocības

Šis 15 kontaktu D-Sub lodējamais savienotājs nodrošina stabilu mehānisku fiksāciju un drošus lodētus elektriskos kontaktus signālu un mazjaudas savienojumiem. 180° kontaktu orientācija vienkāršo maršrutēšanu uz iespiedshēmas platēm vai korpusu iekšpusē un uzlabo pieejamību montāžas laikā. Izturīgais D-Sub metāla korpuss nodrošina ekranējumu un mehānisku aizsardzību rūpnieciskā vidē, savukārt caurummontāžas lodējamie kontakti veido izturīgus savienojumus, kas iztur vibrācijas un temperatūras svārstības, kas bieži sastopamas vadības un iekārtu vados.

Piemērots

• Vadības skapji un rūpnieciskās automatizācijas iekārtas
• Paneļos montējamas saskarnes un instrumentu priekšējie paneļi
• Kabeļu-plates mezgli, kuriem nepieciešams standarta 15 kontaktu D-Sub
• Signālu sadales un seriālo sakaru savienojumi

Galvenās specifikācijas

• Savienotāja tips: D-Sub 15 kontakti, lodējamie (caurummontāžas) kontakti
• Orientācija: 180° kontaktu orientācija aizmugures iespiedshēmas plates vai paneļa montāžai
• Kontaktu izkārtojums: 15 kontakti, piemēroti signālu un mazjaudas vadiem
• Korpuss: Standarta D-Sub metāla pārsegs, kas nodrošina mehānisku aizsardzību un pamata ekranējumu
• Montāžas veids: Caurummontāža lodēšanai uz iespiedshēmas plates vai montāžai panelī ar lodētiem vadiem

Kā lietot

Sagatavojiet iespiedshēmas plati vai paneli ar atbilstošu urbumu un pēdu caurummontāžas lodēšanas kontaktiem, nodrošinot pareizu izlīdzinājumu 180° orientācijai. Novietojiet savienotāju tā, lai metāla korpuss cieši piegultu paneļa vai plates virsmai, pēc tam pielodējiet katru kontaktu saskaņā ar standarta caurummontāžas lodēšanas praksi. Pēc lodēšanas pārbaudiet savienojumus, vai tie ir pilnībā samitrināti un mehāniski izturīgi. Ja izmanto paneļu mezglos, nostipriniet savienotāja korpusu ar atbilstošu montāžas aparatūru un pārbaudiet savienojamību ar atbilstošo 15 kontaktu D-Sub spraudni.

Ieteikumi

Izmantojiet kušņu saderīgu lodmetālu un temperatūras kontrolējamu lodāmuru, lai iegūtu viendabīgus savienojumus. Izvairieties no pārmērīgas mehāniskas slodzes uz lodētajiem vadiem, izmantojot stieples atslogošanu uz kabeļiem, un nodrošiniet pareizu ekranējuma nepārtrauktību, ja nepieciešama EMI aizsardzība.
