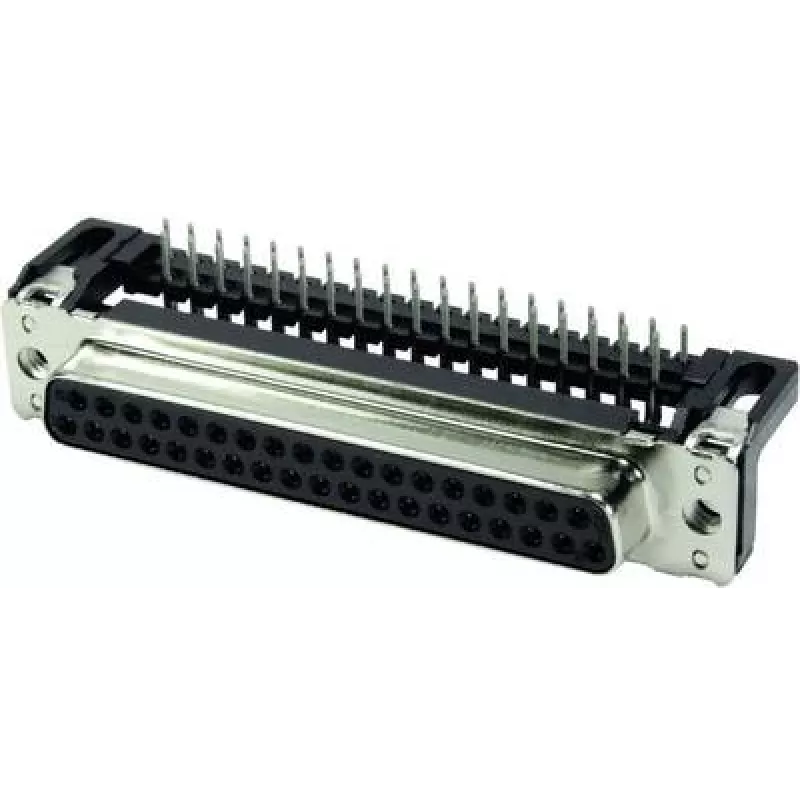

D-Sub savienotājs Harting 09664127601 37-pin F melns metālisks

Harting 09664127601 ir D-Sub 37 kontaktu ligzda ar melnu metālisku apdari, kas paredzēta uzticamiem plates līmeņa savienojumiem. Tā izmanto viļņlodēšanas izvadus un ir izgatavota no stikla šķiedras pildīta polibutilēntereftalāta (PBTP) korpusa ar pārklāta tērauda apvalku un vara sakausējuma kontaktiem. Savienotājs atbilst RoHS un ir nominēts 6,5 A strāvai, nodrošinot kompaktu, izturīgu saskarni elektroniskajām iekārtām.

Priekšrocības

Šis D-Sub savienotājs nodrošina stingru mehānisko apvalku un pret koroziju izturīgu pārklāta tērauda korpusu ar uzticamiem vara sakausējuma kontaktiem signāla pārraidei. Stikla šķiedras pildītais termoplastmasas korpuss palielina izmēru stabilitāti un karstumizturību lodēšanas laikā. Viļņlodēšanas izvadi nodrošina efektīvu montāžu uz plates, un 37 kontaktu izvietojums atbalsta vairāku signālu savienojumus vienā savienotājā.

Piemērots

• PCB montējamiem seriālajiem un paralēlajiem interfeisa savienojumiem
• Rūpnieciskās vadības un automatizācijas iekārtām
• Mērīšanas un testēšanas instrumentiem
• Iegultajām sistēmām un sakaru moduļiem

Galvenās specifikācijas

• Ražotājs: Harting
• MPN: 09664127601
• Tips: D-Sub 37 kontaktu, ligzda
• Termināls: Viļņlodēšana
• Nominālā strāva: 6,5 A
• Korpusa materiāls: Stikla šķiedras pildīts PBTP (termoplastmasas sveķi)
• Apvalka materiāls: Pārklāts tērauds
• Kontakti: 37, vara sakausējums
• Apdare: Melns metālisks
• RoHS: Atbilstošs
• Svars: 16,54 g (apt.)

Lietošana

Novietojiet savienotāju uz iespiedshēmas plates, izlīdzinot viļņlodēšanas izvadus ar pārklātajiem caurejošiem caurumiem vai kontakta laukumiem. Ievērojiet standarta PCB montāžas procedūras viļņlodēšanai, ievērojot ieteiktās priekšsildīšanas un lodēšanas vannas temperatūras PBTP korpusiem. Pēc lodēšanas pārbaudiet kontaktu nepārtrauktību un mehānisko stiprinājumu, lai nodrošinātu drošu savienošanu ar atbilstošo D-Sub savienotāja partneri.

Ieteikumi

Izmantojiet savienotāju tā nominālās 6,5 A strāvas robežās un sargājiet no mehāniskas pārslodzes un korozīvas vides. Lai iegūtu uzticamus lodējuma savienojumus, ievērojiet PCB ražotāja un Harting lietošanas norādes par viļņlodēšanas profiliem un plates izvietojuma vadlīnijām.
