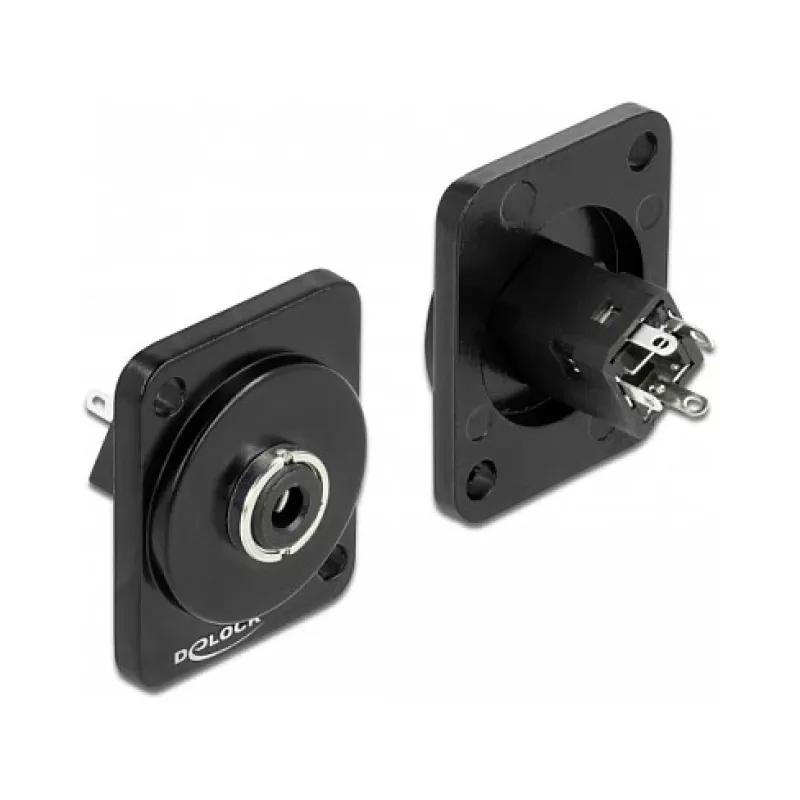

D-Type modulis 3,5 mm 3 kontaktu stereo ligzda lodēšanai DELOCK 86789

DELOCK D-Type modulis ar 3,5 mm 3 kontaktu stereo ligzdu ir panelī montējams modulis, kas paredzēts uzstādīšanai D-Type atverēs, kuras parasti izmanto XLR ligzdām. Modulis nodrošina 3,5 mm stereo ligzdu (mātīte) ar trim lodēšanas kontaktiem un melnu korpusu. Tā kompaktie izmēri (25,5 mm platums, 22,2 mm dziļums, 31,5 mm augstums) un iepakojums polietilēna maisiņā padara to piemērotu pielāgotiem audio risinājumiem un vieglai integrācijai profesionālās audio sistēmās.

Priekšrocības

Modulis piedāvā standarta 3,5 mm stereo savienojumu D-Type formas faktorā, ļaujot analogās iekārtas montēt paneļos vai korpusos, kuriem ir D-Type izgriezumi. Lodēšanas kontakti nodrošina drošu, pastāvīgu vadu savienojumu. Melnais korpuss un kompaktie izmēri ietaupa vietu statņos un paneļos, vienlaikus saglabājot saderību ar esošajām XLR stila atverēm.

Piemērots

• Patērētāju analogo ierīču integrēšanai profesionālos audio paneļos
• Pielāgotiem audio projektiem un DIY statņu instalācijām
• Paneļu ligzdu nomaiņai vai uzlabošanai vietās, kur tiek izmantotas D-Type atveres

Galvenās specifikācijas

• Konektora tips: 3,5 mm 3 kontaktu stereo ligzda (mātīte)
• Montāža: D-Type modulis paneļu/korpusu atverēm
• Kontakti: lodēšanas spailes
• Krāsa: melna
• Izmēri (P×Dz×A): 25,5 mm × 22,2 mm × 31,5 mm
• Zīmols: DELOCK, MPN: 86789, EAN: 4043619867899

Lietošana

Uzstādiet moduli saderīgā D-Type atverē panelī vai korpusā, izlīdziniet un nostipriniet to atbilstoši korpusa montāžas metodei, pēc tam pielodējiet audio vadus pie trim lodēšanas kontaktiem, ievērojot standarta elektroinstalācijas un drošības praksi. Pirms audio sistēmas ieslēgšanas pārbaudiet savienojumus un nepārtrauktību ar multimetru.

Ieteikumi

Izmantojiet piemērotus lodēšanas instrumentus un stiepes samazināšanas elementus pievienotajiem kabeļiem; izvairieties no pārmērīgas mehāniskās slodzes uz lodējuma vietām. Pārliecinieties, ka paneļa izgriezums atbilst D-Type izmēriem, lai novērstu atslābšanu vai novirzi.
