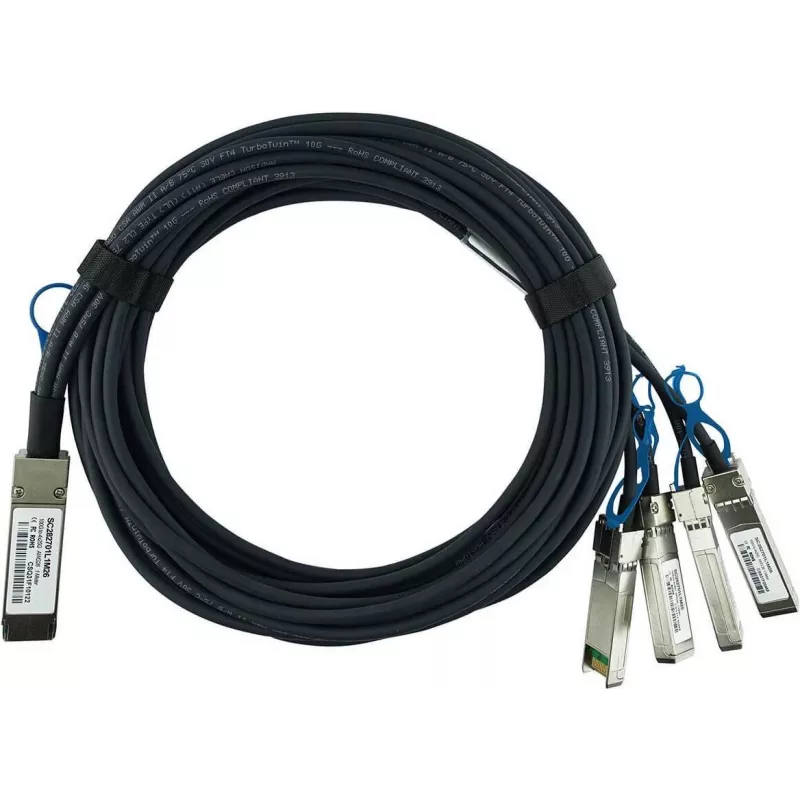

DAC kabelis CBO Marconi QSFP28 uz 4×SFP28, tiešā vara savienojuma, 3 m

Pasīvs tiešā vara savienojuma (DAC) kabelis CBO Marconi QSFP28 uz 4×SFP28, 3 m, nodrošina fiksētu, zema aiztures vara saiti īsiem liela ātruma savienojumiem datu centros un tīkla statīvos. Kabelim ir viens QSFP28 spraudnis, kas atzarojas uz četriem SFP28 savienotājiem, ļaujot vienu 100Gbps QSFP28 portu savienot ar līdz pat četriem 25Gbps SFP28 portiem vai saderīgām saskarnēm. 3 metru garums ir piemērots augšējā plaukta un starpplākšņu savienojumiem, kur izmaksu ziņā efektīvs, energoefektīvs vara risinājums ir vēlams salīdzinājumā ar optiskajiem raiduztvērējiem un optisko šķiedru kabeļiem.

Priekšrocības

DAC dizains novērš nepieciešamību pēc atsevišķiem raiduztvērējiem un optisko šķiedru ielāpu vadiem, samazinot komponentu skaitu un vienkāršojot uzstādīšanu un inventāra pārvaldību. Kā pasīvs vara mezgls tas nepatērē papildu jaudu signāla pārveidošanai, piedāvājot mazāku aizturi un samazinātas ekspluatācijas izmaksas salīdzinājumā ar aktīviem raiduztvērējiem. QSFP28-uz-4×SFP28 atzarošanas formāts atbalsta elastīgu portu konsolidāciju un vieglu migrāciju no 25GbE galapunktiem uz 100GbE apkopošanas portiem, vienlaikus saglabājot prognozējamu elektrisko veiktspēju norādītajā 3 m diapazonā.

Piemērots

• Augšējā plaukta komutatora un servera savienojumi, izmantojot 25GbE vai saderīgas SFP28 saskarnes
• Komutatoru-starp-komutatoriem starpplākšņu saites tajā pašā skapī vai blakus esošajos statīvos
• Īsa sasniedzamības apkopošanas saites datu centru mugurkaula-un-lapu arhitektūrās
• Vidēs, kur fiksēta garuma, zema aiztures vara saites samazina kopējās īpašuma izmaksas

Galvenās specifikācijas

• Savienotāja tips: QSFP28 (vienā galā) uz 4×SFP28 (atzarojums)
• Kabeļa tips: Pasīvs tiešā vara savienojuma (DAC)
• Garums: 3 metri
• Atbalstītie datu pārraides ātrumi: 25GbE katrā SFP28 kanālā; apkopots atbalsts 100GbE caur QSFP28
• Lietošanas gadījuma diapazons: Īsa sasniedzamība, statīva iekšējie un blakus statīvu savienojumi
• Aizture: Zema, pasīvs elektriskais savienojums (nav nepieciešama signāla pārveidošana)

Kā lietot

Ievietojiet QSFP28 spraudni QSFP28 portā uz apkopošanas ierīces un pievienojiet katru SFP28 spraudni attiecīgajos SFP28 portos uz mērķa ierīcēm. Pārliecinieties, ka abi gali ir pilnībā novietoti un ka pieslēgvietu iestatījumi (ātrums, līniju kartēšana un MTU) uz savienotajiem komutatoriem un serveriem ir konfigurēti, lai atbilstu izvēlētajiem saskarņu ātrumiem (piemēram, 25GbE katrā SFP28 līnijā vai 100GbE uz QSFP28). Pārbaudiet saites statusu, izmantojot ierīču pārvaldības saskarnes, un pārbaudiet jebkādas ražotāja specifiskas saderības piezīmes, ja tiek izmantots dažādu ražotāju aprīkojums.

Ieteikumi

Izmantojiet šo pasīvo DAC īsiem, statīva iekšējiem un blakus statīvu savienojumiem, kur prioritāte ir zema aizture un izmaksu efektivitāte. Izvairieties no kabeļa asas locīšanas; ievērojiet standarta minimālā liekuma rādiusa norādījumus un turiet mezglu prom no mehāniskas slodzes vai pārmērīga karstuma avotiem. Garākiem attālumiem vai ja nepieciešama optiskā izolācija, apsveriet optiskos raiduztvērējus un optisko šķiedru kabeļus.
