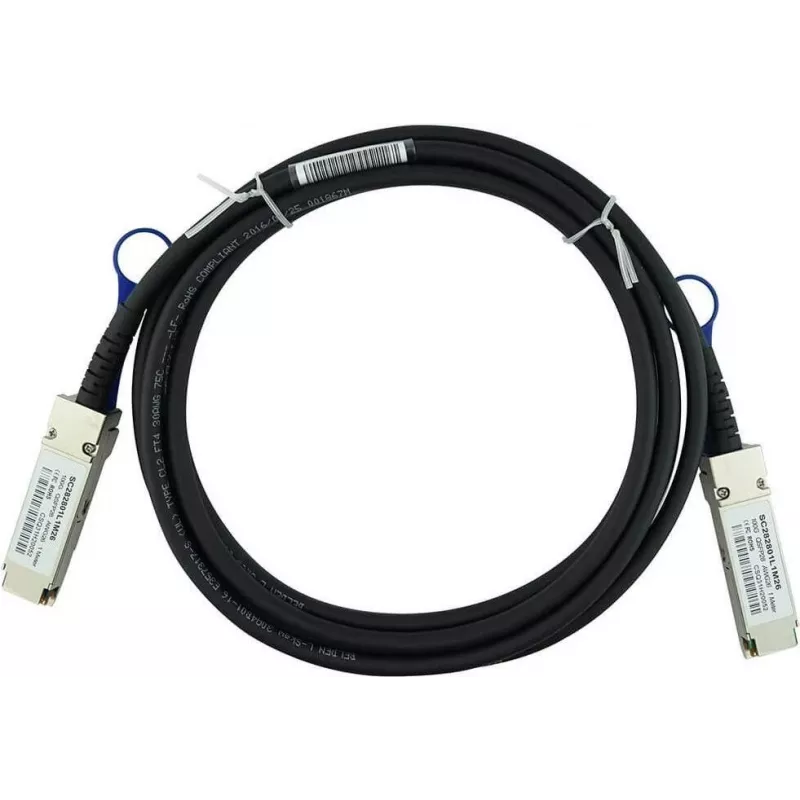

DAC kabelis CBO QSFP28-DAC-2M 2 m — tiešā savienojuma vara kabelis, saderīgs ar QSFP28, apstiprināts NetApp sistēmām

CBO QSFP28-DAC-2M ir 2 metru garš tiešā savienojuma vara (DAC) kabelis, kas paredzēts QSFP28 pieslēgvietām un validēts darbam ar NetApp sistēmām. Tas nodrošina vienkāršu, zema latentuma fizisko saiti 100 Gigabit Ethernet īsa attāluma savienojumiem starp komutatoriem, serveriem un glabāšanas ierīcēm. Kabeļa fiksētie QSFP28–QSFP28 savienotāji un vara konstrukcija novērš nepieciešamību pēc raiduztvērējiem, padarot to par kompaktu un izmaksu ziņā izdevīgu risinājumu blīvu statņu vidēm un statņu augšdaļas agregācijai.

Priekšrocības

Šis DAC kabelis piedāvā paredzamu elektrisko veiktspēju 100GbE saitēm ar minimālu protokola noslodzi un zemu latentumu. Kā pasīvs vara dvīņaksiālais montāžas mezgls tas samazina sistēmas enerģijas patēriņu salīdzinājumā ar aktīvo optiku un vienkāršo uzstādīšanu, novēršot atsevišķus SFP/QSFP raiduztvērējus. 2 m garums līdzsvaro elastību un signāla integritāti īsiem starpsavienojumiem, savukārt saderība ar NetApp QSFP28 pieslēgvietām palīdz nodrošināt sadarbspēju jauktu piegādātāju datu centru izvēršanā.

Piemērots

• Īsa attāluma 100GbE savienojumiem starp statņu augšdaļas komutatoriem un agregācijas komutatoriem
• Starpsavienojumiem starp serveriem un glabāšanas masīviem datu centru statņos
• Augsta blīvuma ielāpu veidošanai, kur nepieciešams zems latentums un zema jauda
• Vidēm, kas dod priekšroku tiešā savienojuma vara kabeļiem, nevis optiskajiem raiduztvērējiem izmaksu vai jaudas apsvērumu dēļ

Galvenās specifikācijas

• Savienotāja tips: QSFP28 uz QSFP28
• Kabeļa tips: Tiešā savienojuma vara (dvīņaksiālais)
• Atbalstītais saites ātrums: 100 Gigabit Ethernet (100GbE)
• Garums: 2 metri
• Latentums: zems, piemērots īsa attāluma ātrdarbīgām saitēm
• Enerģijas patēriņš: pasīvs vara kabelis (nav ārējas barošanas raiduztvērējiem)
• Konstrukcija: fiksēts montāžas mezgls, kas optimizēts statņu blīvumam

Kā lietot

Uzstādiet CBO QSFP28-DAC-2M, ievietojot katru QSFP28 savienotāju attiecīgajā QSFP28 pieslēgvietā tīkla ierīcēs, līdz nofiksējas aizturis. Pārliecinieties, ka abas ierīces ir ieslēgtas un ka pieslēgvietas iestatījumi atbilst paredzētajai 100GbE saites konfigurācijai. Nav nepieciešami papildu raiduztvērēji vai optiskie ielāpi; izturieties pret kabeli kā tiešu fizisko saiti. Saites diagnostikai pēc savienojuma izveides izmantojiet resursdatora ierīces programmaparatūru vai pārvaldības programmatūru, lai pārbaudītu saites statusu un ātrumu.

Ieteikumi

Novirziet kabeli, lai izvairītos no asiem līkumiem un saglabātu ražotāja norādīto minimālo liekuma rādiusu, lai saglabātu signāla integritāti. Izmantojiet šo 2 m DAC kabeli īsiem starpsavienojuma attālumiem statņos vai starp blakus esošiem statņiem; garākiem posmiem vai gadījumos, kad nepieciešama optiskā izolācija, izvēlieties piemērotus optiskos risinājumus. Pirms izvietošanas pārbaudiet programmaparatūras un pieslēgvietu saderību NetApp un citās piegādātāju iekārtās, lai nodrošinātu vienmērīgu darbību.
