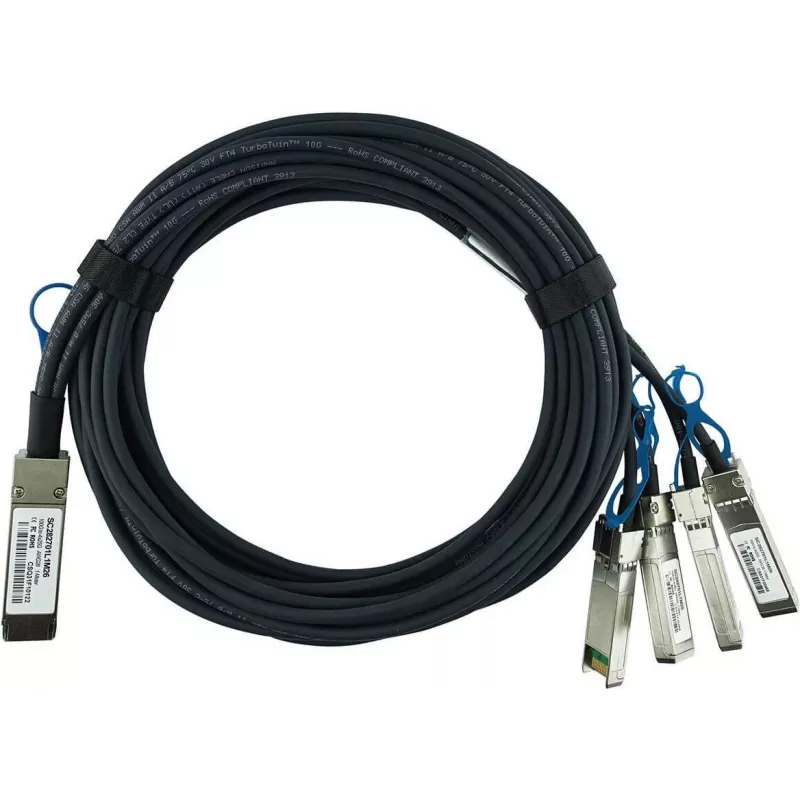

DAC kabelis CBO QSFP28 uz 4×SFP28 3 m (QSFP28-4SFP28-DAC-3M)

Pasīvais tiešās pieslēgšanās vara (DAC) kabelis CBO QSFP28 uz 4×SFP28, 3 m, ir fiksēta ātruma elektrisks starpsavienojums, kas paredzēts īsa attāluma, augstas joslas platuma savienojumiem. Kabelis pārveido vienu QSFP28 portu četros SFP28 portos, nodrošinot 100GbE sadalījumu 4×25GbE vai citās saderīgās konfigurācijās. Tas paredzēts lietošanai datu centros, plauktu augšdaļas un rindas gala slēdžu izvietojumos, kā arī servera-slēdža savienojumos, kur nepieciešams zems aiztures laiks un uzticami 25 Gbit/s kanāli.

Priekšrocības

Šis DAC kabelis nodrošina izmaksu ziņā izdevīgu un energoefektīvu veidu, kā ieviest augsta blīvuma 100GbE līdz 4×25GbE savienojamību bez nepieciešamības pēc aktīviem raiduztvērējiem vai optiskās šķiedras. Pasīvā vara konstrukcija samazina siltuma izdalīšanos un enerģijas patēriņu salīdzinājumā ar aktīvajiem optiskajiem risinājumiem un vienkāršo kabeļu izvietošanu plauktu līmenī, nodrošinot vienu fizisku saiti, kas sadalās četros kanālos. Tā iepriekš terminētais dizains samazina uzstādīšanas laiku un nodrošina vienmērīgu elektrisko veiktspēju īsa attāluma starpsavienojumiem.

Piemērots

• QSFP28 100GbE porta sadalīšanai četros SFP28 25GbE portos slēdžos un maršrutētājos
• Servera savienojumiem ar plaukta augšdaļas slēdzi datu centros
• Īsa attāluma ātrgaitas saitēm plauktu iekšienē vai starp blakus esošiem plauktiem
• Vidēm, kur nepieciešams zems aiztures laiks un fiksēta ātruma 25 Gbit/s kanāli

Galvenās specifikācijas

• Kabeļa tips: pasīvs tiešās pieslēgšanās vara (DAC)
• Savienotāja konfigurācija: QSFP28 uz 4×SFP28
• Atbalstītais kanālu ātrums: 25 Gbit/s katram SFP28 kanālam (4 kanāli, apvienoti līdz 100 Gbit/s)
• Garums: 3 metri
• Lietošanas veids: īsa attāluma starpsavienojumi plauktu līmenī
• Tipiskās vides: datu centri, serveru telpas, tīkla plaukti

Lietošanas instrukcija

Ievietojiet QSFP28 galu avota ierīces QSFP28 portā un katru SFP28 savienotāju attiecīgajos mērķa ierīces SFP28 portos. Pārliecinieties, ka abas ierīces atbalsta QSFP28 sadalījumu uz 4×SFP28 un ir atslēgtas vai to porti ir drošā stāvoklī, ja to pieprasa pārdevējs uzstādīšanas laikā. Pēc savienotāju ievietošanas pārbaudiet saites statusu un kanālu ātrumus, izmantojot ierīču pārvaldības saskarnes vai LED indikatorus; saitei jādarbojas kā četriem neatkarīgiem 25 Gbit/s kanāliem vai kā apvienotam 100 Gbit/s kanālam atkarībā no iekārtas iespējām.

Ieteikumi

Vislabākie rezultāti tiek sasniegti īsa attāluma starpsavienojumos līdz norādītajam 3 m garumam kontrolētās datu centru vidēs. Apstipriniet saderību ar slēdžu un serveru pārdevējiem attiecībā uz QSFP28-4×SFP28 pasīvo DAC lietošanu un nepārsniedziet pieļaujamo liekuma rādiusu vai mehānisko slodzi uz savienotājiem un kabeļa komplektu, lai saglabātu signāla integritāti.
