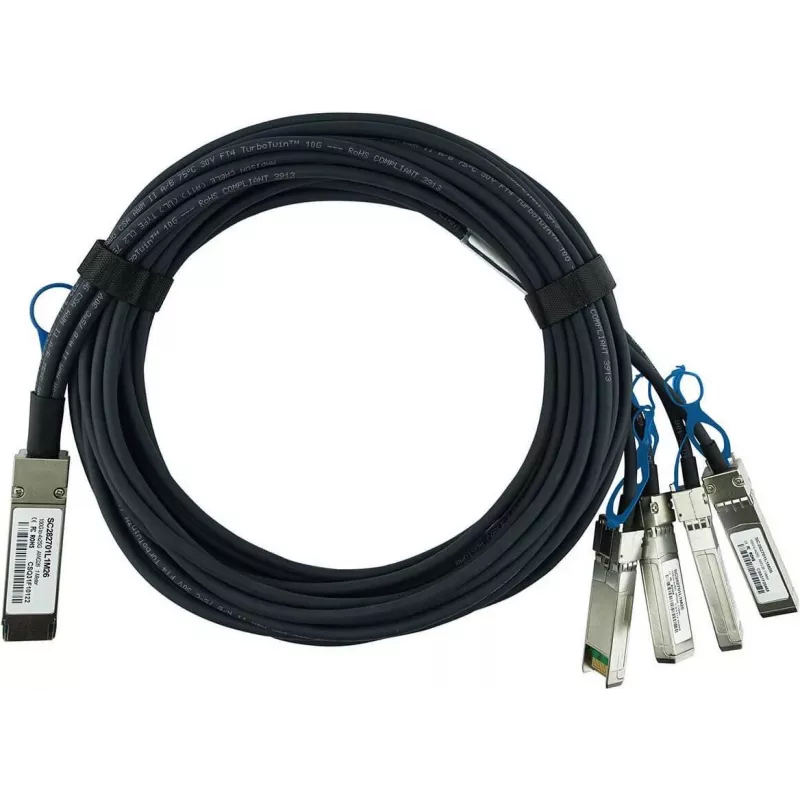

DAC kabelis CBO QSFP28 uz 4×SFP28 pasīvs, 3 m, BlueLAN

BlueOptics DAC kabelis QSFP28 uz 4×SFP28 pasīvs, 3 m (BlueLAN) ir tiešās pievienošanas vara izvada kabelis, kas paredzēts viena QSFP28 porta savienošanai ar četriem neatkarīgiem SFP28 portiem. Tas ir paredzēts īsa sasniedzamības savienojumiem starp statņu iekšpusi un blakus esošām tīkla ierīcēm, šis pasīvais mezgls atbalsta viena 100 GbE interfeisa sadalīšanu četros 25 GbE savienojumos, neizmantojot aktīvos raiduztvērējus vai optiskos moduļus. Kabelis apvieno kompaktu formas faktoru un energoefektīvu pasīvo vadu, lai nodrošinātu zema aiztures savienojamību datu centru komutatoros, maršrutētājos un serveros, kas atbalsta izvada režīmu.

Priekšrocības

Pasīvā DAC konstrukcija novērš nepieciešamību pēc atsevišķiem optiskajiem raiduztvērējiem, samazinot komponentu skaitu, enerģijas patēriņu un siltuma rašanos. 3 m garums nodrošina elastību izplatītām statņu topoloģijām, vienlaikus samazinot lieko kabeļa vaļīgumu. QSFP28 uz 4×SFP28 izvada izkārtojums vienkāršo kabeļu savienošanu, pārveidojot 100 GbE portu uz vairākiem 25 GbE savienojumiem, nodrošinot vienkāršu joslas platuma apvienošanu vai sadali. Kabeļa vara konstrukcija un pasīvās īpašības piedāvā paredzamu aizturi un uzticamu elektrisko veiktspēju īsu attālumu savienojumiem.

Piemērots lietošanai

• Datu centru augšējā statņu un rindas beigu savienojamībai
• 100 GbE interfeisa sadalīšanai uz četriem 25 GbE resursdatora portiem
• Serveru, komutatoru un maršrutētāju savienošanai, kas atbalsta QSFP28 izvadu
• Īsa sasniedzamības savienojumiem statņu iekšpusē vai starp blakus esošiem skapjiem

Galvenās specifikācijas

• Saskarne: viens QSFP28 spraudnis uz četriem SFP28 spraudņiem
• Garums: 3 metri
• Tips: pasīvs tiešās pievienošanas vara izvada kabelis
• Atbalstītie saišu ātrumi: 100 GbE uz 4×25 GbE (izvada režīms)
• Aizture: zema, deterministiska elektriskā ceļa piemērota īsa attāluma savienojumiem
• Konstrukcija: daudzvadu varš ar formētiem savienotājiem un stiepes atslogošanu

Kā lietot

Uzstādiet kabeli, ievietojot QSFP28 savienotāju komutatora vai maršrutētāja 100 GbE portā, un pievienojiet katru SFP28 spraudni atbilstošajiem 25 GbE portiem mērķa ierīcēs. Pārliecinieties, ka abi gali ir pilnībā ievietoti un ierīces ir izslēgtas vai atbalsta karsto pievienošanu saskaņā ar ražotāja norādījumiem. Konfigurējiet tīkla aprīkojumu, lai iespējotu QSFP28 izvadu vai portu sadalīšanu, lai viens QSFP28 interfeiss piedāvātu četrus neatkarīgus 25 GbE savienojumus. Pēc uzstādīšanas pārbaudiet saišu statusu un ātrumu ierīces pārvaldības saskarnē.

Ieteikumi

Izmantojiet šo pasīvo DAC īsa attāluma, statņu līmeņa savienojumos un vidēs, kur resursdatora ierīces skaidri atbalsta QSFP28 uz SFP28 izvadu. Izvairieties no kabeļa izvadīšanas pa gariem vadiem vai lielām atvērtām ejām, un saglabājiet kabeļa garumus ieteicamajās robežās, lai saglabātu signāla integritāti. Ievērojiet ražotāja norādījumus par atbalstītajiem izvada režīmiem un programmaparatūras saderību, izvietojot šos kabeļus ražošanas tīklos.
