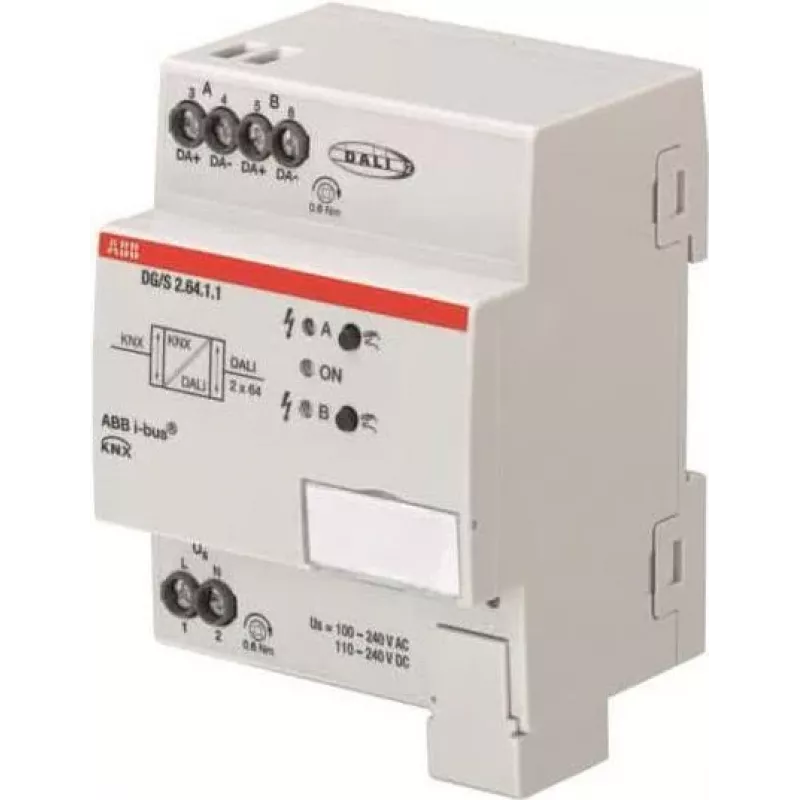

DALI-Gateway Basic ABB DG/S2.64.1.1, 2 kanālu saskarne DALI vadībai

ABB DALI-Gateway Basic DG/S2.64.1.1 ir kompakta 2 kanālu saskarne DALI apgaismojuma sistēmu integrēšanai ēku automatizācijā. Tā savieno DALI ierīces ar augstāka līmeņa kontrolleriem, nodrošinot centralizētu ieslēgšanu/izslēgšanu, regulēšanu, statusa atgriezenisko saiti un ainu vadību, aizņemot minimālu uzstādīšanas vietu.

Priekšrocības

Tīkla vārteja atbalsta divus neatkarīgus DALI kanālus, lai vadītu un uzraudzītu vairākas apgaismojuma grupas. Tā nodrošina uzticamu saziņu starp DALI tīkliem un automatizācijas sistēmām, ļaujot centralizēti pārvaldīt apgaismojuma stāvokļus un ainas. Tās kompaktais dizains un standartizētā saskarne vienkāršo uzstādīšanu un integrāciju esošajās vadības arhitektūrās.

Piemērots

• Komerciāliem birojiem un tirdzniecības telpām
• Sabiedriskām ēkām un gaiteņiem
• Konferenču telpām un sanāksmju zonām, kur nepieciešama ainu vadība
• Apgaismojuma sistēmām, kurām nepieciešama centralizēta ieslēgšana/izslēgšana un regulēšana, izmantojot ēku automatizāciju

Galvenās specifikācijas

• Funkcija: 2 kanālu saskarne DALI apgaismojuma vadībai
• Atbalstītās funkcijas: ieslēgšana/izslēgšana, regulēšana, statusa atgriezeniskā saite, ainu vadība
• Uzstādīšana: DIN-sliedei piemērots kompakts modulis
• Saderība: savieno DALI ierīces ar augstāka līmeņa ēku automatizācijas kontrolleriem

Kā lietot

Uzstādiet tīkla vārteju ēkas automatizācijas skapī uz DIN sliedes un pievienojiet katru DALI ķēdi vienam no diviem pieejamajiem kanāliem. Savienojiet tīkla vārteju ar augstāka līmeņa kontrolleri saskaņā ar automatizācijas sistēmas vadu un sakaru prasībām. Konfigurējiet kanālu piešķiri, ainas un atgriezeniskās saites parametrus, izmantojot ēkas automatizācijas vai apgaismojuma konfigurēšanas rīkus, ko nodrošina sistēmas integrētājs vai ABB dokumentācija.

Ieteikumi

Lai nodrošinātu uzticamu darbību, izmantojiet tīkla vārteju ar DALI saderīgiem gaismekļiem un ievērojiet ABB uzstādīšanas vadlīnijas. Pirms nodošanas ekspluatācijā pārbaudiet vadu polaritāti un barošanas prasības, kā arī veiciet konfigurēšanu un testēšanu ar automatizācijas sistēmu, lai apstiprinātu ieslēgšanas/izslēgšanas, regulēšanas un statusa atgriezeniskās saites funkcijas.
