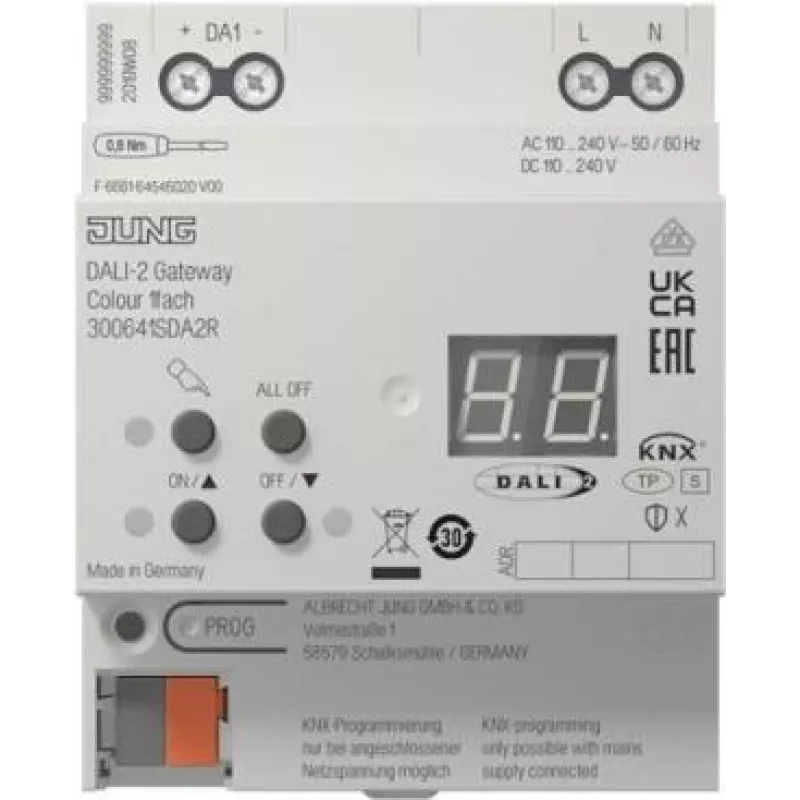

DALI vārteja KNX 1-kanālu krāsaina, jung 300641SDA2R

DALI vārteja KNX 1-kanālu krāsaina, jung 300641SDA2R ir DIN-sliedes tīkla vārteja, kas savieno KNX ēkas automatizācijas kopņu sistēmas ar DALI-2 apgaismojuma tīkliem. Paredzēta integrēšanai sadales paneļos, šī 1-kanālu krāsainā versija ļauj KNX komandām kontrolēt saderīgus DALI gaismekļus, pārvaldīt ainas un pielāgot krāsu parametrus, ja to atbalsta pievienotās DALI ierīces. Ierīce nodrošina protokola saskarni, kas pārvērš KNX vadības signālus DALI-2 komandās centralizētai vai decentralizētai apgaismojuma vadībai komerciālās un dzīvojamās instalācijās.

Priekšrocības

Šī tīkla vārteja atbalsta KNX un DALI-2 sistēmu savietojamību, lai nodrošinātu vienotu vadību no KNX instalācijas. Tā vienkāršo krāsu spējīgu DALI gaismekļu integrāciju KNX ainās un automatizācijas funkcijās, ļaujot veikt krāsu regulēšanu un ainu atsaukšanu no KNX sensoriem, izpildmehānismiem vai centrālajiem kontrolieriem. DIN-sliedes formas faktors ir piemērots montāžai standarta elektriskajos sadales paneļos un atvieglo vadu pievienošanu un sistēmas organizāciju.

Piemērots

Kad var nebūt piemērots

Šī ierīce ir saskarnes modulis un neaizstāj KNX vai DALI kontrolierus; tai nepieciešama KNX instalācija un saderīgi DALI-2 gaismekļi, lai nodrošinātu aprakstīto funkcionalitāti. Tā nav atsevišķs apgaismojuma ķermenis vai universāla tīkla vārteja citiem protokoliem, izņemot KNX un DALI-2.

Galvenās specifikācijas

Kā lietot

Uzstādiet vārteju uz standarta DIN-sliedes elektriskajā sadales panelī un pievienojiet to KNX kopnei saskaņā ar sistēmas vadu pievienošanas vadlīnijām. Pievienojiet DALI-2 apgaismojuma kopni un pārliecinieties, ka pievienotie gaismekļi ir saderīgi ar DALI-2 un atbalsta krāsu vadību, ja nepieciešama krāsu regulēšana. Konfigurējiet vārteju, izmantojot KNX projekta programmatūru, lai kartētu KNX grupas adreses ar DALI funkcijām, iestatītu ainas un definētu krāsu vadības parametrus. Pārbaudiet konfigurāciju, lai apstiprinātu pareizu saziņu starp KNX ierīcēm un DALI gaismekļiem pirms galīgās nodošanas ekspluatācijā.

Ko apsvērt pirms iegādes

Ieteikumi

Izmantojiet vārteju kopā ar KNX sertificētiem konfigurācijas rīkiem un dokumentētiem DALI-2 ierīču sarakstiem. Uzticamai darbībai ievērojiet DALI kopnes vadu garumu un topoloģiju, kas ieteicama DALI-2 sistēmām, un sekojiet ierīces ražotāja sniegtajām uzstādīšanas vadlīnijām.
