Daudzvirzienu antena DeLOCK 12409

DeLOCK 12409 ir daudzvirzienu antena, kas paredzēta uzlabotai uztveršanai vairākās LTE un Wi‑Fi frekvenču joslās. Ar maksimālo pastiprinājumu 4 dBi un kompaktu formas faktoru (39,8 × 156,2 × 13,5 mm) tā savienojas, izmantojot RP‑SMA savienotāju, un atbalsta plašu mobilo un bezvadu standartu klāstu, tostarp LTE, Bluetooth, UMTS, GSM, WLAN (divjoslu) un ZigBee.

Priekšrocības

Šī antena nodrošina daudzvirzienu pārklājumu ar 4 dBi pastiprinājumu, kas piemērots lietošanai iekštelpās. Tā aptver vairākus frekvenču diapazonus (0,698–0,791 / 0,824–0,96 / 1,71–2,17 / 2,4–2,5 / 5,15–5,875 GHz), piedāvā kompaktu nospiedumu elastīgai izvietošanai un izmanto RP‑SMA savienotāju vienkāršai integrācijai. Tās norādītais VSWR diapazons (2,5:1–5,0:1) norāda konstrukcijas īpašības efektīvai signāla pārraidei atbalstītajās joslās.

Piemērots

• Iekštelpu LTE signāla uztveršanas uzlabošanai
• Wi‑Fi pārklājuma paplašināšanai 2,4 GHz un 5 GHz joslās
• Ierīču savienošanai, izmantojot Bluetooth, UMTS vai GSM frekvences
• ZigBee un citu mazjaudas bezvadu sistēmu atbalstam

Galvenās specifikācijas

• Modelis: DeLOCK 12409
• Antenas tips: daudzvirzienu
• Pastiprinājums (maks.): 4 dBi
• Frekvenču joslas: 0,698–0,791 / 0,824–0,96 / 1,71–2,17 / 2,4–2,5 / 5,15–5,875 GHz
• Savienotājs: RP‑SMA

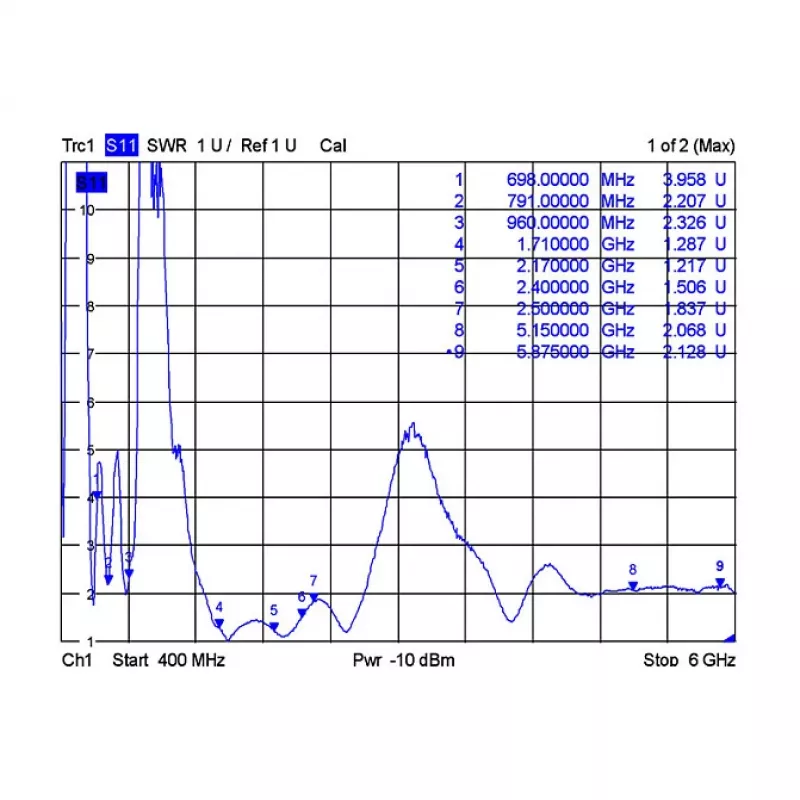

• VSWR: 2,5:1 – 5,0:1

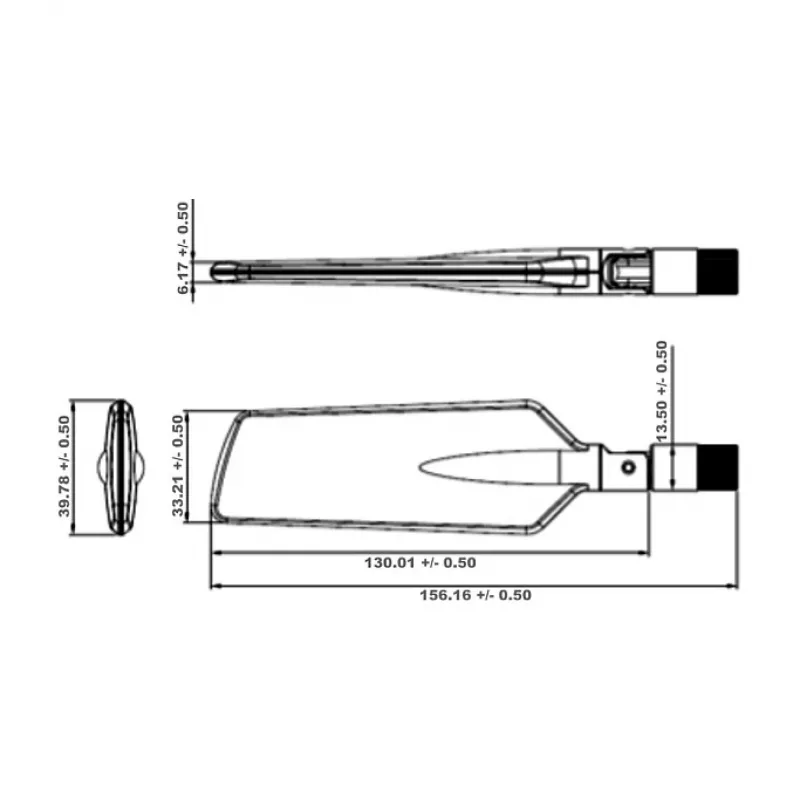

• Izmēri (P × D × A): 39,8 × 156,2 × 13,5 mm
• Zīmols: DELOCK
• MPN: 12409
• EAN: 4043619124091

Lietošana

Uzstādiet antenu iekštelpās, kur nepieciešama uztveršana, un pievienojiet to saderīgai RP‑SMA ligzdai uz maršrutētāja, modema vai bezvadu ierīces. Orientējiet antenu vertikāli tipiskam daudzvirzienu pārklājumam. Pēc pievienošanas pārbaudiet ierīces iestatījumus un veiciet signāla pārbaudi, lai apstiprinātu uzlabotu uztveršanu paredzētajās frekvenču joslās.

Ieteikumi

Novietojiet antenu prom no lieliem metāla priekšmetiem un elektromagnētisko traucējumu avotiem. Lai iegūtu labākos rezultātus, izmēģiniet dažādas iekštelpu pozīcijas un augstumus, lai atrastu optimālo vietu stabilai LTE un Wi‑Fi veiktspējai.
