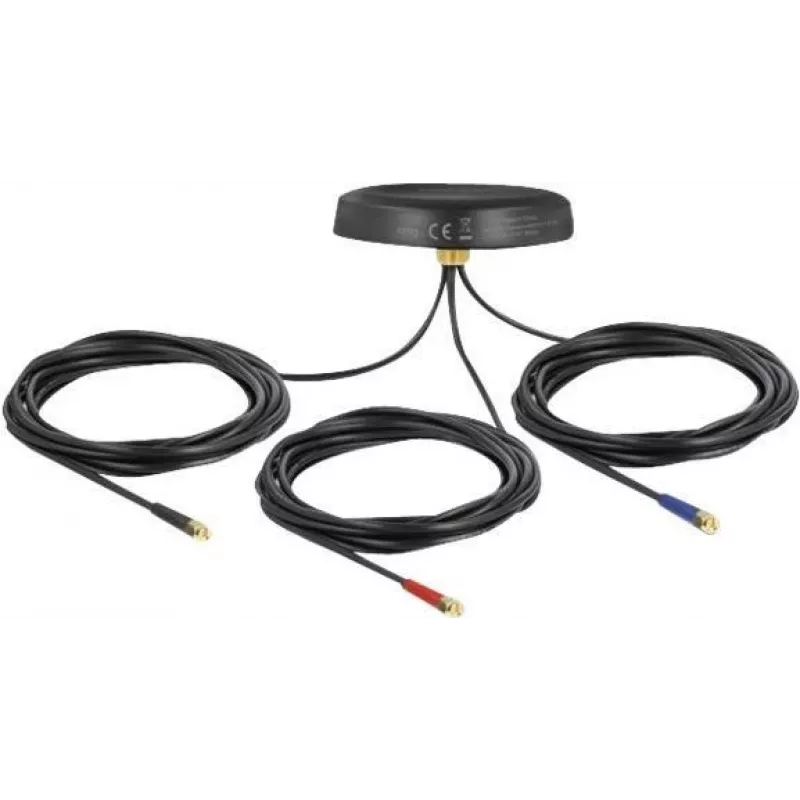

Daudzvirzienu antena DeLOCK 12717

DeLOCK 12717 daudzvirzienu antena apvieno trīs fiziski atdalītus raiduztvērējus: divus PIFA elementus LTE un GSM/UMTS un GNSS plākstera antenu globālās navigācijas satelītu sistēmas uztveršanai. Antena ir paredzēta lietošanai ārpus telpām un novērtēta skarbiem apstākļiem; tā ir ūdensizturīga, triecienizturīga un noteikta paplašinātam darba temperatūras diapazonam. Ar maksimālo pastiprinājumu 28 dBi, 50 Ω pretestību un SMA ligzdas savienotāju šī antena atbalsta daudzjoslu uztveršanu GNSS un mobilo sakaru frekvenču diapazonos.

Priekšrocības

Antena piedāvā daudzjoslu pārklājumu vienā kompaktā korpusā, integrējot speciālus PIFA elementus LTE un GSM/UMTS plus GNSS plāksteri. Tās daudzvirzienu raksturlīkne un augstais maksimālais pastiprinājums (28 dBi) uzlabo uztveršanu no vairākiem virzieniem. Āra lietošanai gatavās mehāniskās īpašības — ūdensizturība, triecienizturība un plaša temperatūras tolerance — padara to piemērotu industriālām un mobilām instalācijām. 50 Ω pretestība un SMA ligzdas savienotājs nodrošina plašu savietojamību ar parastajām radio iekārtām.

Piemērots

• Transporta sistēmām (transportlīdzekļi, autoparka izsekošana)
• Mežsaimniecības un lauksaimniecības uzraudzībai
• Būvlaukumu savienojamībai
• Jūrniecības lietojumiem un piekrastes instalācijām
• Attālai āra telemetrijai un IoT izvēršanai

Galvenās specifikācijas

• Modelis: DeLOCK 12717
• Antenas tips: Daudzvirzienu, daudzjoslu ar diviem PIFA elementiem un GNSS plāksteri
• Frekvenču joslas: GNSS 1,57542 GHz; 1,71–2,7 GHz; 0,698–0,96 GHz; 1,598–1,610 GHz
• Maksimālais pastiprinājums: 28 dBi
• Pretestība: 50 Ω
• Savienotājs: SMA ligzda
• Svars: 1,2 kg
• Krāsa: Melna

Lietošana

Uzstādiet antenu ārpus telpām atklātā vietā ar minimāliem šķēršļiem, lai maksimāli palielinātu daudzvirzienu uztveršanu. Savienojiet antenu ar radio ierīci, izmantojot saderīgu SMA spraudņa kabeļa savienotāju, un pārliecinieties, ka ierīces pretestība atbilst 50 Ω. Nostipriniet montāžas aparatūru atbilstoši uzstādīšanas virsmai un pārbaudiet orientāciju un kabeļu maršrutēšanu, lai izvairītos no fiziskas slodzes. Pēc uzstādīšanas pārbaudiet signāla līmeņus pievienotajā iekārtā un, ja nepieciešams, precizējiet novietojumu labākai veiktspējai.

Ieteikumi

Uzticamai ilgtermiņa darbībai izmantojiet jūras vai laikapstākļiem izturīgas kvalitātes koaksiālo kabeli un korozijizturīgus piederumus āra un piekrastes instalācijām; periodiski pārbaudiet blīves un montāžas stiprinājumus, īpaši pēc smagiem laikapstākļiem vai mehāniska trieciena.
