Daudzvirzienu antena Navilock NL-400

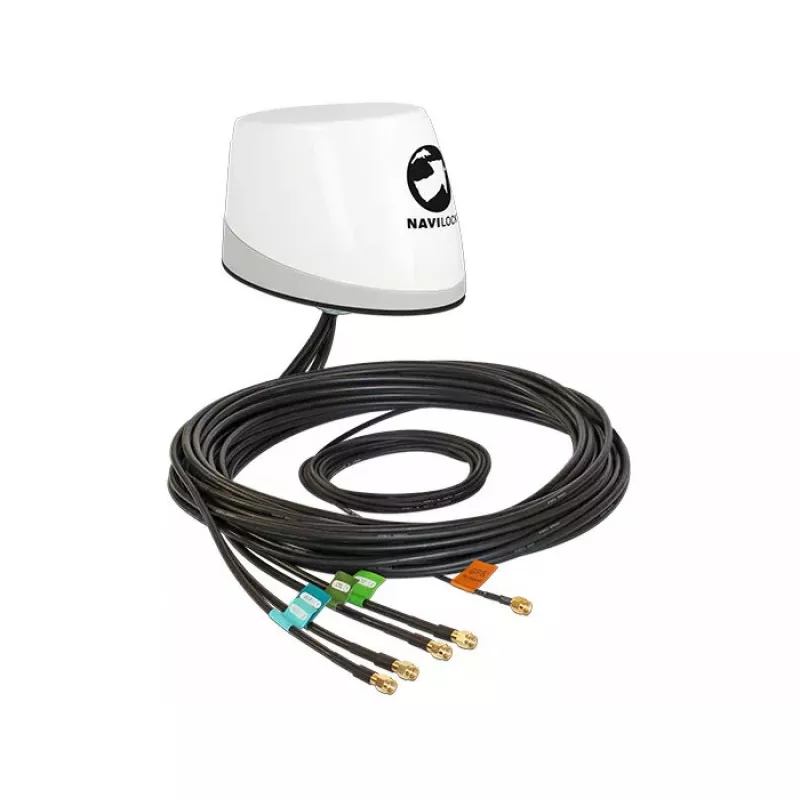

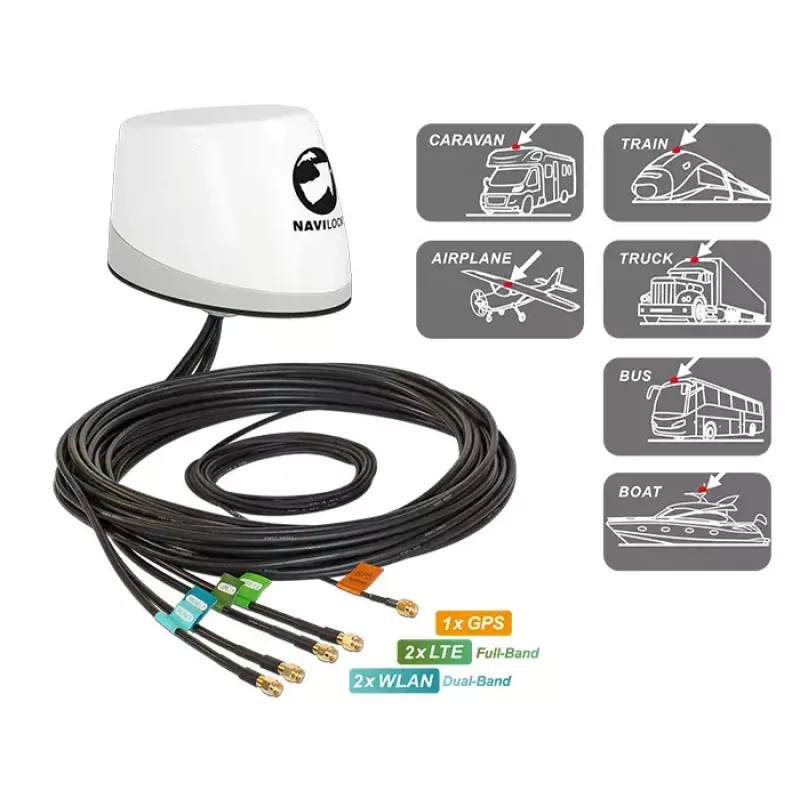

Daudzvirzienu antena Navilock NL-400 ir daudzjoslu antena, kas paredzēta visaptverošai bezvadu uztveršanai un raidīšanai. Tā apvieno piecas atsevišķas raidīšanas un uztveršanas vienības: GNSS plākstera antenu GPS un GLONASS, divas PCB antenas MIMO režīmā LTE joslām un divas PCB antenas MIMO režīmā, kas aptver divjoslu WLAN. NL-400 atbalsta arī GSM, UMTS, Bluetooth, Z-Wave un ZigBee, un nodrošina uzticamu signāla pārraidi ar 50 Ω pretestību un RP-SMA sievišķo savienotāju. Tās kompaktais korpuss (106 × 160 × 102 mm) un baltā apdare ir piemēroti dažādām uzstādīšanas vidēm.

Priekšrocības

Navilock NL-400 piedāvā daudzjoslu uztveršanu un raidīšanu, izmantojot fiziski atdalītas vienības, kas ļauj vienlaicīgi apstrādāt GNSS, mobilos un WLAN signālus. MIMO spējīgās PCB antenas uzlabo caurlaidspēju LTE un divjoslu WLAN tīkliem. Iebūvētā GNSS plākstera antena atbalsta GPS un GLONASS, savukārt papildu savietojamība ar GSM, UMTS, Bluetooth, Z-Wave un ZigBee paplašina integrācijas iespējas. Ar maksimālo antenas pastiprinājumu 30 dBi, 50 Ω pretestību un RP-SMA sievišķo savienotāju antena ir piemērota daudziem bezvadu uzstādījumiem un nodrošina stabilu veiktspēju ar zemu enerģijas patēriņu (16 mA).

Piemērota lietošanai

Galvenās specifikācijas

Lietošana

Uzstādiet NL-400 vietā ar minimāliem šķēršļiem, lai maksimāli izmantotu daudzvirzienu uztveršanu. Savienojiet antenu ar ierīci, izmantojot RP-SMA sievišķo savienotāju, un nodrošiniet saderīgu kabeļu savienojumu, lai saglabātu 50 Ω pretestību. GNSS uztveršanai orientējiet antenu tā, lai tai, ja iespējams, būtu brīvs skats uz debesīm. Mobilo sakaru un WLAN veiktspējai novietojiet antenu centrāli attiecībā pret pārklājuma zonu, lai izmantotu tās daudzvirzienu raksturlīkni un MIMO iespējas. Ievērojiet ierīces ražotāja norādījumus par zemējumu un zibens aizsardzību, ja nepieciešams.

Ieteikumi

Izmantojiet kvalitatīvu 50 Ω koaksiālo kabeli un atbilstošus savienotājus, lai novērstu signāla zudumus. Uzstādījumiem, kas pakļauti laikapstākļiem, pārbaudiet, vai visi papildu kabeļi un savienojumi ir laikapstākļu izturīgi un vai zemējums un pārsprieguma aizsardzība ir ieviesta saskaņā ar vietējiem noteikumiem.
